双轴孔安装式传动箱体结构设计

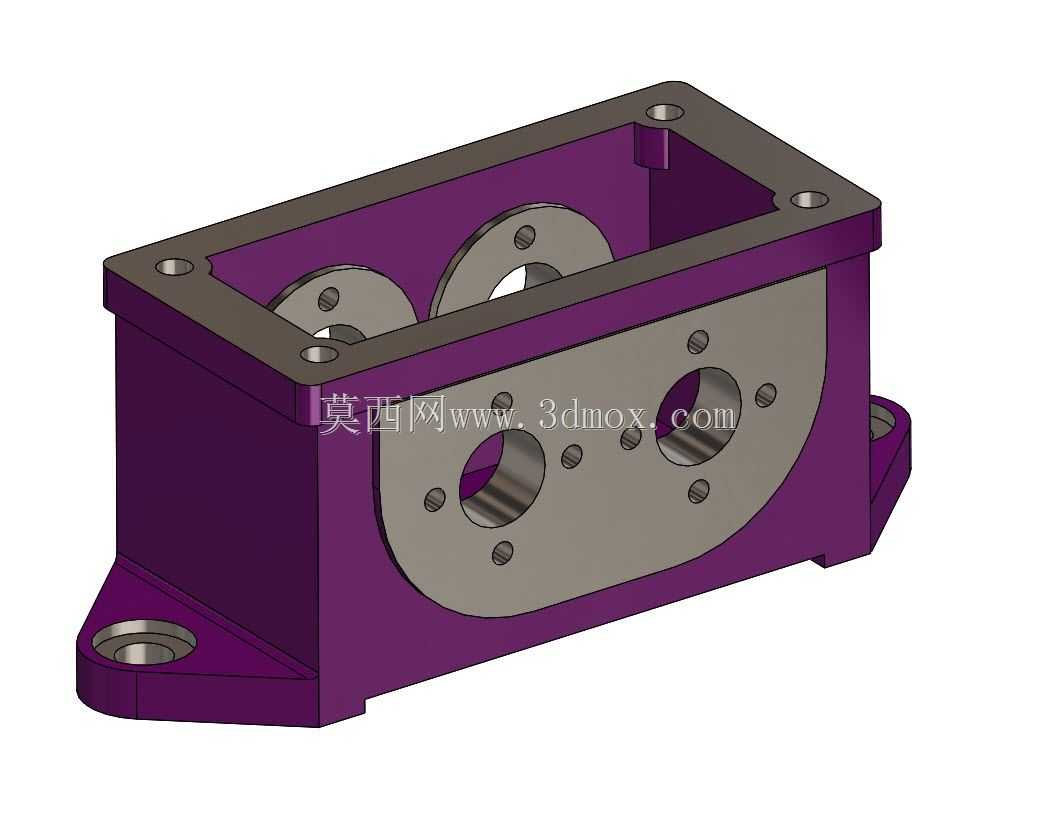

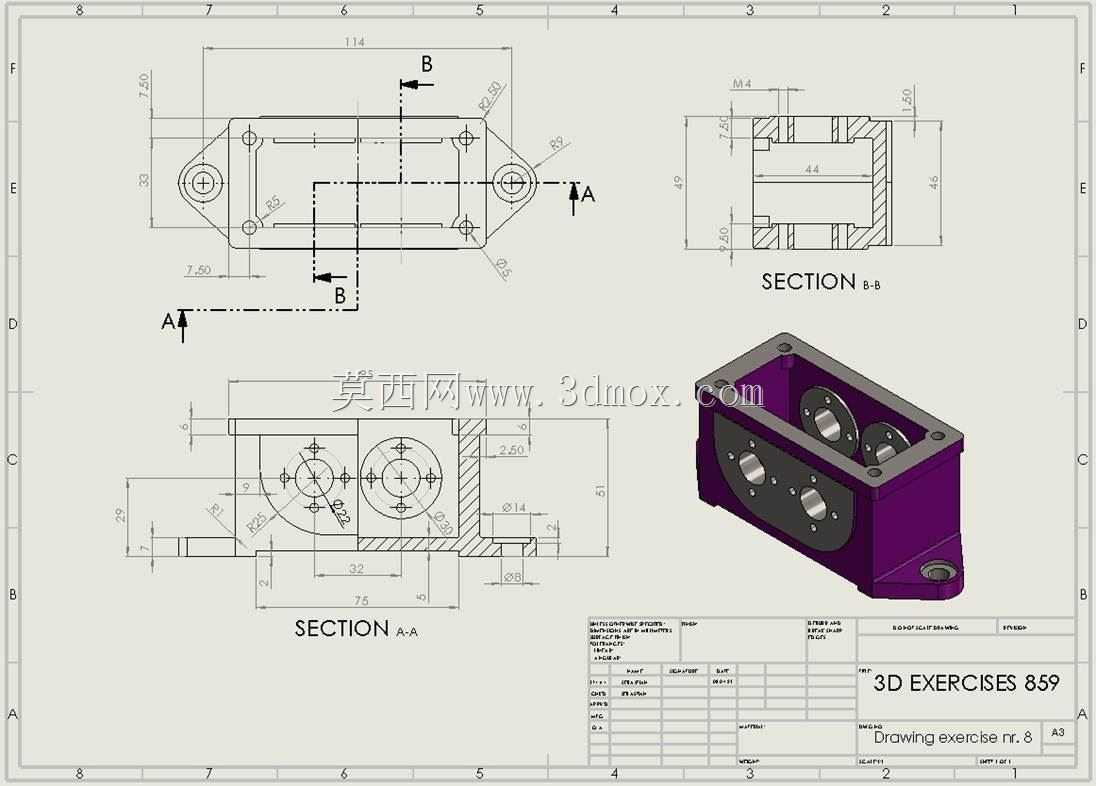

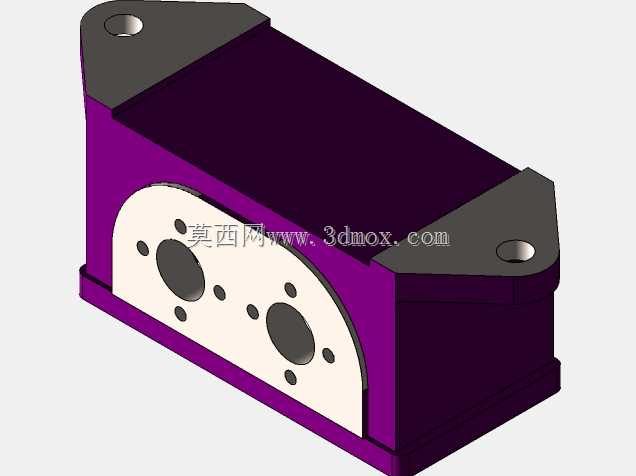

该传动箱体作为动力传递系统的核心承载构件，主要应用于中小功率的平行轴传动场景，常见于轻工输送设备、小型自动化产线动力单元、台式加工设备的传动模组中，承担容纳传动副、隔绝外界杂质、支撑转轴组件、保障传动啮合精度的核心作用，能够为内部的齿轮、轴承等传动零件提供封闭稳定的运行空间，避免加工碎屑、粉尘、切削液等侵入传动啮合区域，同时承担传动过程中产生的径向与轴向载荷，保障转轴运行的同轴度与平稳性。从功能特性来看，该箱体采用分体式安装面设计，正面设置两个同轴度要求较高的轴孔位，可适配两根平行布置的传动轴安装，轴孔周边预留的螺纹孔位用于安装轴承端盖，实现轴承外圈的轴向定位与密封；箱体顶部为敞口法兰式结构，周边均匀布置安装沉孔，可配合箱盖实现顶部封闭，同时方便内部传动组件的装配与后期维护调整；箱体两侧延伸出带安装通孔的支撑脚，可直接通过螺栓将整个传动单元固定在设备机架的安装基准面上，安装脚的沉孔设计可避免螺栓头外露干涉周边部件。设计过程中优先保障轴孔的位置精度与箱体的结构刚性，箱体内部型腔做了适配齿轮回转半径的让位设计，既避免传动件运转过程中与箱体内壁发生剐蹭，又尽可能压缩箱体的整体外形尺寸，减少不必要的空间占用；壁厚设计兼顾刚性与轻量化要求，轴孔所在的正面面板做了局部加厚处理，抵消转轴运转带来的局部应力集中，避免长期运行出现孔位变形导致的传动精度下降；安装脚与箱体主体采用圆弧过渡结构，减少安装紧固过程中的应力断裂风险。外形尺寸方面，整体为矩形腔体结构，安装边界以两侧支撑脚的安装孔中心距为基准，可适配常见的小型设备机架安装孔位，顶部法兰面的平面度要求满足密封垫安装需求，能够有效防止润滑油渗漏，轴孔的孔径尺寸适配标准深沟球轴承的外圈安装公差，可直接选用标准件完成装配，无需额外定制非标轴承，大幅降低生产与维护成本。
