直齿轮多级传动减速机构结构设计

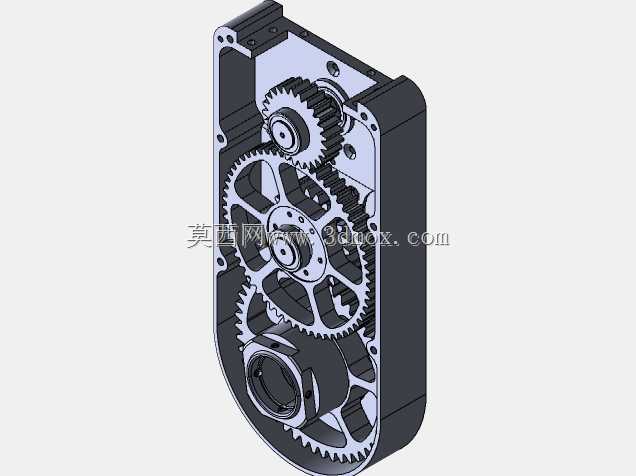

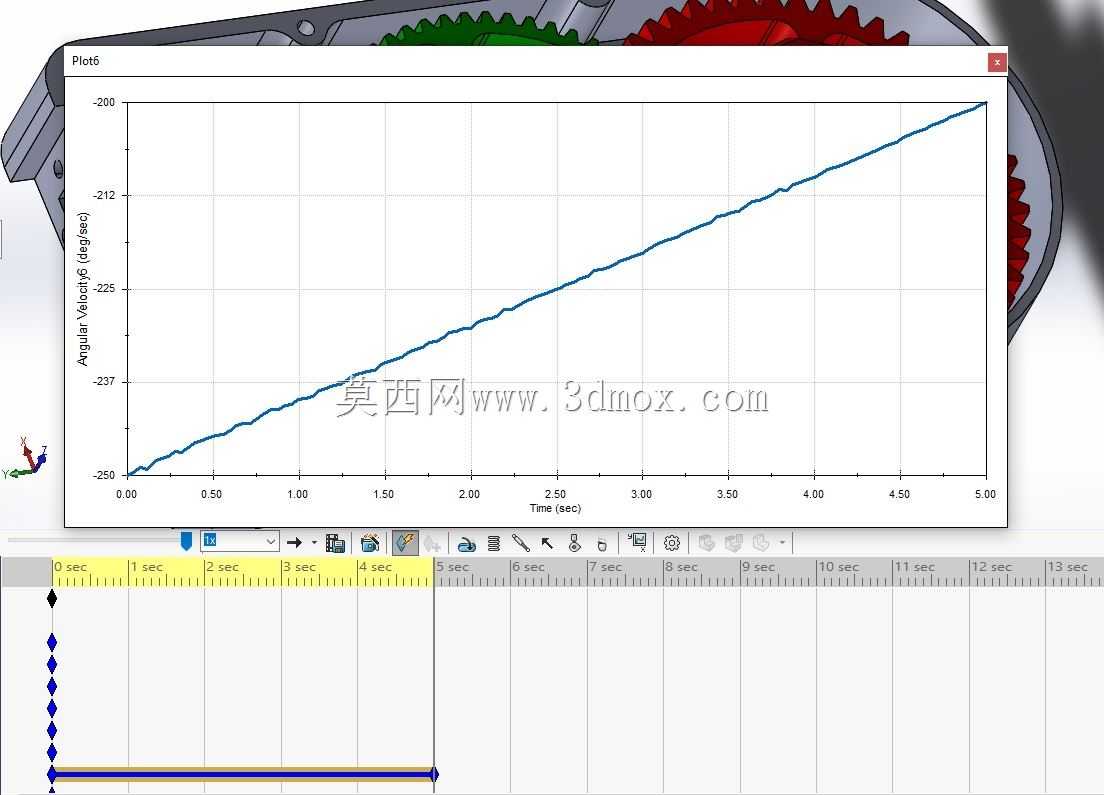

这套直齿轮传动机构是面向机械原理教学与小型传动场景开发的典型多级减速结构，核心应用覆盖高校机械专业运动学实训、小型低速动力传输设备的传动单元开发等场景，可作为教具帮助学习者直观理解定轴轮系的传动规律，也可经过参数适配后集成到小型输送装置、桌面级实验设备、低负载自动化执行机构中作为动力传递核心部件。从实际用途来看，该机构通过多组不同齿数直齿轮的依次啮合，实现输入端高转速到输出端低转速的转换，同时放大输出扭矩，满足低转速大扭矩的动力输出需求，在教学场景中可直观演示不同齿数配对下的转速比变化、齿轮啮合的运动轨迹，帮助学习者掌握角速度换算、轮系传动比计算的核心知识点；在实际设备应用中，这类紧凑布局的直齿轮减速结构可适配安装空间狭窄的小型设备，为执行端提供稳定的动力输出。在功能特性上，整套机构采用平行轴直齿轮传动布局，传动效率高、传动比精准，不存在轴向附加力，对支撑轴承的负载要求更低，维护拆装便捷；箱体采用剖分式镂空设计，既可以直观观察内部齿轮的啮合运动状态，也能在保证结构刚度的前提下降低整体自重，齿轮采用辐板式镂空结构，进一步降低转动惯量，减少高速运转过程中的惯性损耗，提升传动响应速度。设计思路上，整体采用自上而下的层级布局，输入轴布置在箱体上部，依次通过小齿轮带动大齿轮实现逐级减速，最终动力从下部输出轴传出，各级齿轮的中心距严格按照模数与齿数和的一半进行计算，保证齿轮啮合的侧隙处于合理区间，既避免卡滞也不会出现过大回差；箱体的安装孔位沿接合面均匀布置，保证装配后箱体的同轴度，轴承安装位预留了标准轴承的装配台阶，可直接适配标准深沟球轴承，降低非标零件的加工成本。从外形尺寸与安装边界来看，整体机构呈狭长型立式布局，长度方向沿齿轮排布方向延伸，宽度方向仅容纳单组齿轮的厚度与箱体壁厚，可适配狭窄的安装空间，输入输出轴的轴伸长度预留了联轴器安装空间，箱体背部预留了安装固定的螺纹孔位，可直接通过螺栓固定在设备安装基板上，不需要额外设计转接支架，安装适配性较强。
