汽车连续离心泵用轴承结构设计

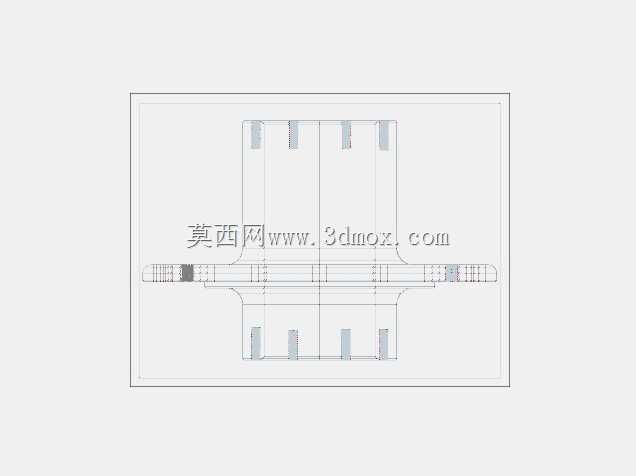

该结构为汽车连续离心泵配套的专用轴承组件，主要应用于商用车、乘用车冷却循环系统的离心泵内部，承担支撑泵轴回转、降低轴系运转摩擦阻力、保证叶轮旋转精度的核心作用，是保障冷却系统持续稳定运行的关键基础零件。在实际车载工况下，离心泵需要长期在高低温交变、振动冲击、冷却液介质浸润的复杂环境中连续工作，该轴承结构的设计充分匹配这类特殊使用需求，能够在泵轴高速回转过程中保持稳定的支撑刚度，避免轴系出现径向窜动与轴向偏移，确保叶轮与泵壳之间的配合间隙始终处于设计允许范围内，防止出现冷却液内泄、叶轮擦碰泵腔等故障。从设计思路来看，该轴承采用对称式双列支撑结构，沿轴身对称布置多组滚动承载单元，可同时承受径向载荷与双向轴向载荷，适配离心泵运转过程中叶轮受液压反推产生的轴向力，以及皮带轮传动带来的径向载荷；轴承外圈与泵体安装位采用过盈配合设计，内圈与泵轴采用台阶定位结构，无需额外复杂的锁紧组件即可实现可靠固定，能够有效简化泵体内部的装配流程，降低生产装配的工艺难度。在外形尺寸与安装边界设计上，该轴承的轴向总长度与泵腔预设的安装空间完全匹配，外圈最大直径适配泵体的轴承座安装孔尺寸，两端伸出的轴段分别预留了叶轮安装位与传动轮安装位，轴端的定位结构可直接适配标准密封件的安装尺寸，保证装配后密封件能够紧密贴合轴面，阻断冷却液向轴承腔渗漏的路径；轴承的滚动体排布经过载荷校核，在保证承载能力的前提下尽可能缩小整体径向尺寸，避免占用过多泵腔内部空间，为离心泵的轻量化紧凑设计提供支撑。结构细节上，轴承的承载滚道经过优化修形，能够分散局部应力集中，在车辆启停、转速突变的冲击工况下减少滚道与滚动体的接触疲劳损伤，延长组件的整体使用寿命；轴身的过渡位置均采用圆角处理，避免应力集中导致的轴段断裂风险，整体结构兼顾了承载性能、装配便利性与工况适应性，能够满足汽车连续离心泵长期无故障运行的使用要求。
