工业管路并联阀组分配输送结构

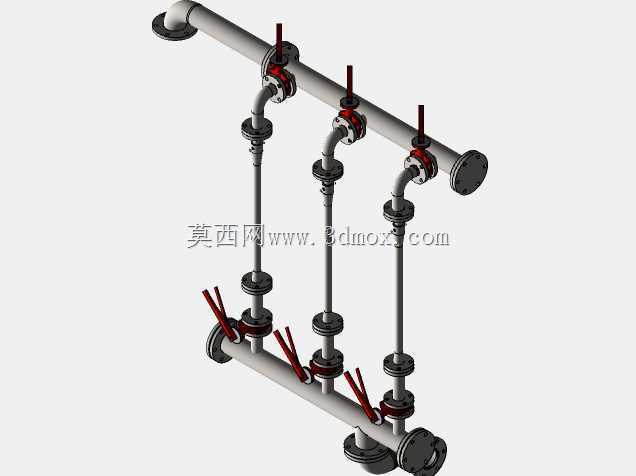

　　这套管路阀组在三维结构里呈现上下两根横向主管道，中间通过三根带截止阀的竖向支管完成连通，整体是典型的并联式流体分配与通断控制单元，在车间工艺管线、水处理支路、换热系统旁通、洁净介质分流以及小型公用工程站房里都能见到同类布置。现场使用时，上层横管可作为来流总管，介质进入后经由三根竖管分别向下层横管汇流，也可以反向由下层送入、向上层分配，每一条竖管上都串联了手动截止类阀门，运维人员能够单独切断某一支路，完成局部检修、流量粗调或者支路隔离，不必把整段主管线全部泄压排空。

　　从结构细节看，横向主管道两端都保留了法兰连接端，法兰盘上的螺栓孔位按常规管法兰排布，端部盲板与外接管道对接时只需匹配公称通径和压力等级即可；竖管与横管的交汇位置采用弯头转接，避免直角硬折造成的流道突缩，弯头下方依次布置短接、法兰盘和支撑式阀件，阀门手轮采用红色长手柄形式，操作时辨识度高，在管线密集的机架旁也能快速判断开关状态。三根支管并非随意摆放，而是沿主管轴向保持等距分布，这种间距设定一方面给扳手操作、法兰螺栓紧固留出足够手部空间，另一方面让支撑载荷均匀落在上下两根横管上，减少单侧偏载带来的管系附加弯矩。

　　建模过程中优先保证的是装配关系的真实性：每一片法兰都对应配对垫片与螺栓穿装位置，阀门本体拆分为阀体、阀杆、手轮、压盖几个独立零件，竖管上的多组法兰对接面同轴度对齐，横管端部盲板的螺栓孔圆周阵列角度与管内通孔中心严格同心。管线整体没有额外焊接机架，依靠管道自身和法兰连接形成刚性管廊，在实际工程里这类阀组通常会依托厂房立柱、管架横梁或者设备侧壁做固定，横管底部可按需增设管托，抵消竖管充液后的垂向载荷。

　　安装边界上，上下横管的平行间距由竖管总长度决定，竖管上串联的阀门、成对法兰和短接共同撑起这个高度，选型时这个高度要预留出手轮旋转的扫掠空间，手柄向下转动时不能触碰下层横管外壁，横向相邻两支管的中心距也要保证两侧手轮同时操作不会互相干涉。横管两端法兰向外伸出的长度包含了螺栓穿入和螺母拧紧的操作余量，现场布置时阀组左右两侧都要留出至少能放入扳手的侧向空间，后方若靠墙安装则需控制管道中心与墙面的距离，避免法兰背面螺栓无法锁紧。

　　功能层面，这套并联阀组最核心的作用是实现多支路冗余与分段管控：当其中某一支路的阀件需要更换密封件或维护时，关闭该支路上下两端的隔离阀，其余两支路仍可维持部分流通能力，适合不允许完全停机的连续生产工况；在流量分配场景下，通过调整三个手轮的开启高度，可以粗略平衡各支路阻力，让介质在三根竖管间均匀分配。管路内的流道在阀门全开状态下近似直通，压损主要来自弯头和阀腔缩径，因此在输送清水、压缩空气、低压蒸汽冷凝水或者无强腐蚀的工业流体时，这种结构的流通稳定性优于单管串联多阀的方案。

　　设计思路上没有采用复杂的自控元件，全部依靠手动阀和标准管件组合，优势在于备件通用、维护门槛低，法兰、弯头、截止阀都属于管路系统里的标准件，现场施工时可直接按公称压力选型采购，三维模型里各段管道的长度、法兰配对位置、手轮朝向都按照实际装配逻辑搭建，可直接用于管系干涉检查、安装工位排布以及运维操作空间校核，在厂房管线综合布置时，能够提前发现手轮与周边电缆桥架、风管、设备外壳的碰撞问题，减少现场返工。
