低成本逆向工程三维数字化采集执行装置

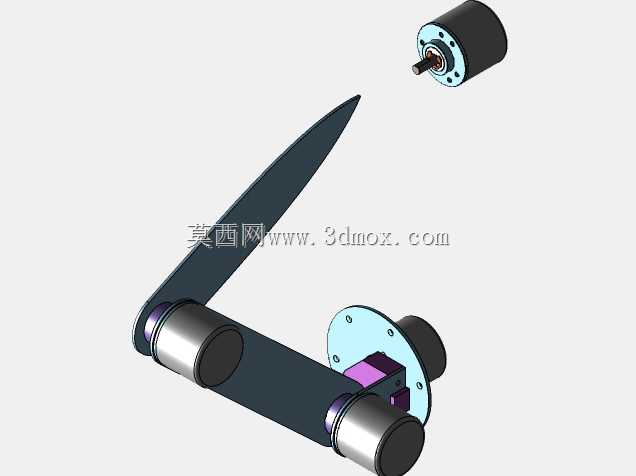

这款三维数字化采集装置，主要面向中小加工车间的逆向工程作业场景，针对传统逆向作业依赖高价三维扫描设备、数据处理流程繁琐、中小批量改造成本过高的痛点设计，可直接适配现有车间作业环境，无需对原有生产测量工位做大规模改造，就能完成基础的三维轮廓数据采集作业，替代高价专业扫描设备完成常规工件的逆向测绘、旧件复刻、尺寸校核类工作。装置整体采用分体式模块化设计思路，核心执行端采用双摆臂铰接结构，摆臂选用高强度轻量化板材加工成型，铰接位置配置高精度转动副，可实现大角度范围的空间姿态调整，摆臂末端预留标准安装接口，可根据测量需求适配不同规格的接触式测头或者简易光学采集端头，满足不同尺寸、不同材质工件的采集需求。装置的动力与传感单元选用四个通用型旋转编码器作为角度反馈元件，分别布置在摆臂的各个铰接转动节点以及底座旋转轴位置，通过实时采集各关节的转动角度数据，结合摆臂固定的臂长参数，通过空间坐标解算算法就能得到采集端头的实时空间位置，无需额外配置高价的位移传感组件，大幅压缩了整套装置的制造成本与维护难度。装置的安装底座采用标准法兰式安装结构，法兰盘预留均匀分布的安装孔位，可直接固定在常规钳工工作台、3D打印设备配套工作台或者车间临时测量工位的台面上，安装边界紧凑，整体占用工作台面积不足0.2平方米，不会过多占用车间有限的作业空间，摆臂完全伸展后的最大作业半径可达400毫米，可覆盖常规中小型机械零件、3D打印样件、旧损五金配件的全尺寸采集范围。在实际使用过程中，操作人员只需手动牵引摆臂末端的采集端头，沿着待测工件的表面轮廓匀速移动，装置就能同步记录各编码器的角度数据，后台可直接将角度数据转换为工件表面的三维点云坐标，配合开源的点云处理工具就能完成后续的模型重构工作，整套操作流程无需专业的逆向工程培训，普通车间技工经过简单讲解就能独立操作，尤其适合技术预算有限、逆向作业需求频次不高的小型加工车间、3D打印服务站点、职业院校实训教学场景使用。装置的结构件大量采用通用铝型材与标准五金件加工，除编码器外其余零部件均可通过常规机加工或者3D打印制作，后期维护更换配件成本极低，即使出现结构件损坏，车间自行就能完成替换维修，无需等待专业售后上门，可长期稳定适配车间复杂的作业环境。
