MBL3806型旋转编码器结构设计

这款旋转编码器是工业自动化领域常用的角位移、转速检测核心传感部件，广泛适配各类需要精准位置反馈、转速监测的工业场景，常见于伺服传动系统、自动化生产线工位定位、数控机床进给轴位置检测、包装机械送料长度校准、纺织机械辊筒转速监测、AGV小车行走轮速反馈等场景，能够将转轴的机械角位移、旋转转速转换为可被控制系统识别的电信号，为设备的闭环控制提供精准的位置与速度数据支撑。

从功能特性来看，这款增量式旋转编码器具备抗干扰能力强、检测精度稳定、响应速度快的特点，适配常规工业工况下的连续运转检测需求，输出信号稳定可靠，能够在常规工业温湿度环境下长期稳定工作，可适配多数主流PLC、运动控制器的信号采集要求，为设备的精准控制提供可靠的传感输入。

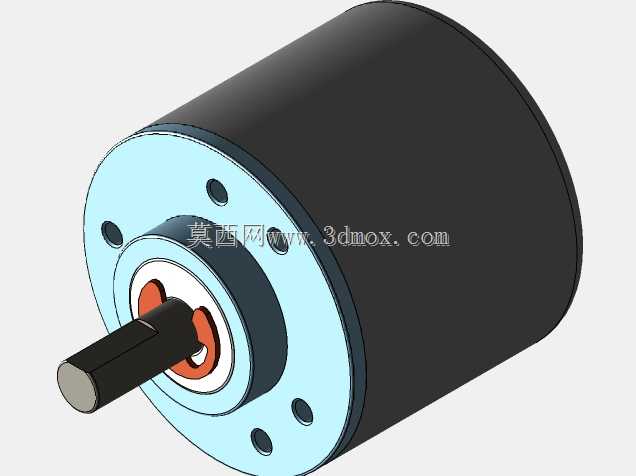

在设计思路上，这款编码器采用经典的圆柱形主体结构，前端设置标准安装法兰面，法兰面上均匀分布多个安装固定孔，能够匹配行业通用的安装孔位标准，无需额外定制安装支架即可完成快速装配；输出轴采用实心轴设计，轴端与被测转轴通过联轴器柔性连接，可抵消一定范围内的安装同轴度误差，避免因安装偏差导致的轴系磨损或检测精度下降；主体外壳采用硬质金属材质，具备良好的结构强度与防护性能，可抵御工业场景中常见的粉尘、轻微溅污影响，保护内部光电检测码盘与信号处理电路不受外界干扰；前端轴伸位置设置密封结构，可阻挡外界杂质进入编码器内部，延长产品的使用寿命。

从安装边界来看，这款编码器主体外径为38mm规格，属于行业通用的38系列编码器尺寸范畴，法兰安装孔位、轴伸直径、主体长度均符合该系列的通用尺寸规范，安装时只需预留匹配的轴向与径向安装空间，保证输出轴与被测转轴的同轴度偏差在允许范围内，即可完成可靠安装；接线端位于编码器尾部，预留足够的接线走线空间，方便现场布线与接线操作，整体结构紧凑，占用安装空间小，能够适配各类安装空间受限的设备集成需求。
