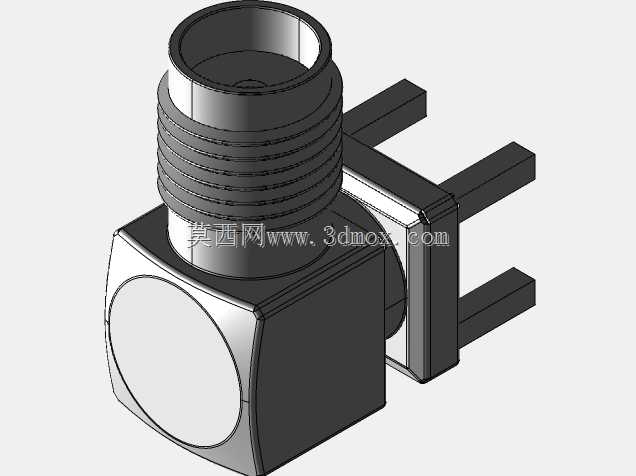

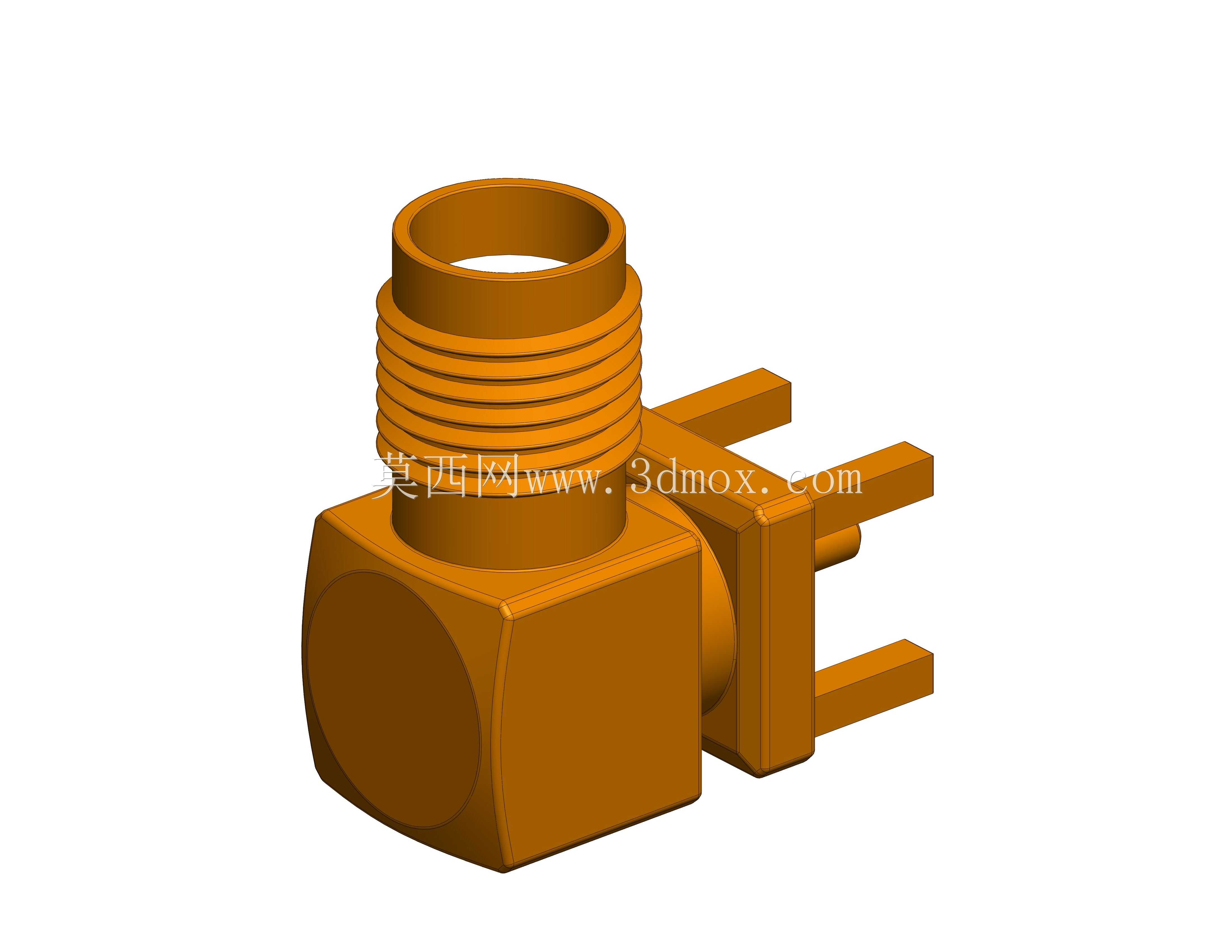

弯式PCB板端SMA射频同轴连接器结构

这款弯式SMA射频连接件，主要应用在射频通信、微波测试、无线通信设备、工控射频模块的电路板端信号传输场景中，作为射频信号链路的板端接口，承担同轴传输线与印制电路板之间的信号转接作用，能够在有限的设备内部空间里完成射频信号的90度转向传输，避免直式接头占用过多垂直空间，适配紧凑型通信设备、小型化射频模组的内部布局需求。在实际设备运行中，该接头可以实现特性阻抗匹配的射频信号稳定传输，常见于无线AP、射频识别读写设备、小型化信号源、车载通信模块的板端连接部位，能够适配标准SMA型公头同轴线缆的对接，保障高频信号传输过程中的阻抗连续性，减少信号反射与插入损耗。从功能特性来看，这款接头采用弯式直角结构，一端为标准外螺纹内孔的SMA接口端，接口段带有连续的外螺纹结构，可与配套SMA接头实现螺纹锁紧连接，保证连接后的结构稳定性与抗振动性能，避免设备移动或受振时出现连接松脱导致的信号中断；另一端为直插式PCB焊接引脚，两个平行的插脚可直接插入印制电路板对应的安装孔内，通过波峰焊或手工焊接完成与电路板射频线路、接地层的固定连接，接头主体的方形基座可以贴合在PCB板面，分散焊接后的受力，避免引脚受外力出现开焊断裂。设计过程中，首先围绕射频传输的阻抗要求确定内部导体与绝缘介质的尺寸边界，保证50欧姆标准特性阻抗的匹配要求，其次针对板端安装的空间限制，将接口方向与插脚方向设置为90度垂直，在满足接口插拔操作空间的同时，尽可能压缩接头在电路板垂直方向的占用高度，适配薄型化设备的内部堆叠需求；接头主体的棱角做了小圆角过渡，既避免加工过程中的应力集中，也能在装配时减少对周边元器件的刮蹭。外形尺寸方面，接口端的外螺纹符合SMA标准接口的尺寸规范，可与所有标准SMA公头实现互配，方形基座的边长控制在适配常规PCB安装间距的范围内，两个焊接插脚的间距符合射频板端布线的通用间距要求，插脚长度预留了足够的焊接吃锡长度，同时不会因过长导致焊接后突出PCB背面过多影响背面元器件布局；安装时仅需将插脚对准PCB对应安装孔插入，使基座底面贴合PCB板面后完成焊接即可，不需要额外的固定结构，安装边界仅需在PCB对应位置预留略大于基座尺寸的禁布区，避免周边元器件与接头本体产生干涉，同时预留出足够的扳手操作空间，方便后期对接线缆时的锁紧操作。
