5mm红色直插式发光二极管结构模型

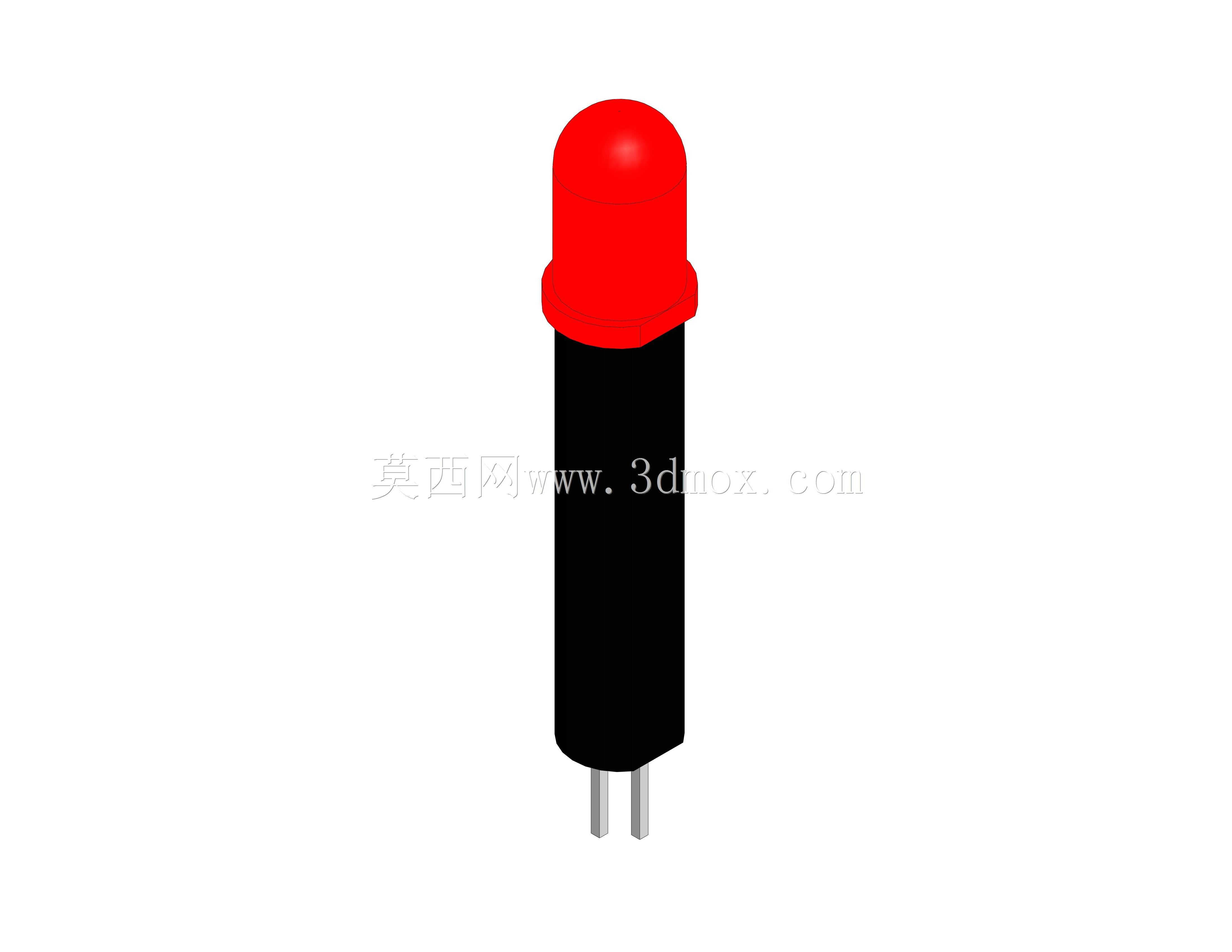

这款5mm规格的红色直插发光二极管，是电子电路领域应用极为广泛的基础指示类元器件，在各类消费电子、工业控制板卡、家电设备、仪器仪表的状态指示场景中承担核心功能，可实现电源通断提示、工作状态反馈、故障告警、信号指引等作用，是硬件设计中最常用的可见光指示载体。从设计思路来看，模型完整还原了直插LED的真实结构特征：顶部采用半球形环氧封装透镜，该结构经过光学曲面优化，能够对内部芯片发出的红光进行合理的光线汇聚与发散控制，保证出光角度覆盖常规指示场景的可视范围，同时环氧材质具备高透光率与良好的结构强度，可保护内部发光芯片与键合引线不受外力损伤、隔绝外界水汽与灰尘侵蚀。透镜下方设置有一圈环形限位凸台，该结构是为适配PCB板安装时的限位需求设计，当引脚插入PCB对应安装孔后，凸台可贴合PCB板面，控制灯珠露出板面的高度，保证批量焊接时所有灯珠的安装高度一致，避免出现高低不平导致的指示效果参差不齐问题。主体封装段为黑色环氧结构，该部分一方面包裹内部的支架、芯片与引线，起到绝缘与结构固定作用，黑色的遮光设计可避免光线从灯柱侧面漏出，保证光线集中从顶部透镜射出，提升指示的醒目程度；另一方面该段的直径与长度符合行业通用的5mm直插LED尺寸规范，可适配市面上绝大多数的LED灯座、面板开孔、导光套等配套安装配件，安装兼容性极强。底部延伸出两根平行的直插金属引脚，引脚间距符合标准2.54mm网格的PCB设计规范，可直接适配通用面包板、万能板以及量产PCB的焊盘设计，无需额外调整孔位；引脚长度预留了足够的焊接余量，既可以满足波峰焊、手工焊等不同焊接工艺的需求，也可根据实际安装空间进行弯折裁剪，适配不同高度的安装需求。在实际应用中，该类红色LED凭借人眼对红色光的高敏感度，常被用于设备故障告警、电源状态指示、信号位提示等需要高辨识度的场景，其稳定的结构与通用的安装尺寸，能够适配从民用消费电子到工业控制设备的各类使用环境，模型还原的所有结构细节都可直接用于PCB布局的干涉检查、面板安装的适配验证、产品装配的结构模拟，帮助硬件设计人员在方案阶段就完成安装匹配性的确认，减少打样阶段的结构适配问题。
