微型铝架皮带输送设备三维建模作品

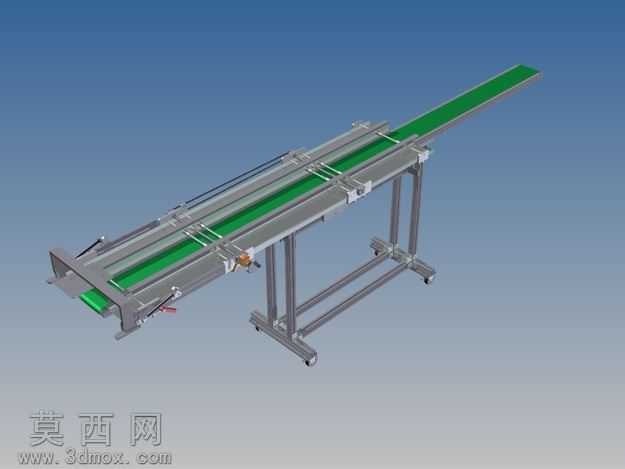

本作品为微型皮带输送机的三维建模成果，整体建模过程严格遵循工业输送设备的实际设计逻辑，先通过基准面定位搭建整体长度3300mm的机架轮廓，再逐步拆分各个功能部件完成细节建模。机架部分采用工业铝型材作为主体支撑结构，建模时精准还原了铝型材的标准截面槽口特征，支腿部分设计为可调节高度的结构，底部搭配万向脚轮方便设备移位与工位调整，支腿之间加装横向连接型材提升整体机架的结构刚性，避免长距离输送时机架出现形变晃动。输送主体部分采用双皮带并行的输送结构，建模时精准绘制了皮带轮的辊筒曲面，通过装配约束保证两端主动辊与从动辊的平行度，皮带材质设置为哑光绿色工业PVC材质，渲染时调整材质的粗糙度与反光度还原真实工业皮带的质感，皮带张紧机构设计在机架两端，通过可调螺栓结构实现皮带松紧度的调节，建模时还原了调节螺栓的螺纹细节与锁紧结构。驱动部分选用90W工业电机作为动力源，建模时还原了电机的安装座、输出轴与传动连接结构，将电机固定在机架进料端的侧方位置，通过传动结构带动主动辊转动实现皮带的循环运转。设备侧边设计有可调节的导向挡条，挡条通过快拆夹具固定在铝型材机架上，可根据输送物料的宽度灵活调整挡条间距，适配不同尺寸的小件物料输送需求。渲染阶段采用工业蓝渐变背景，添加柔和的环境光与定向光源，突出铝型材机架的金属质感与皮带的哑光质感，整体装配过程添加了合理的配合间隙，避免出现部件干涉的问题，所有可活动部件均保留了合理的运动自由度，可直接用于输送动作的运动仿真演示，整体模型结构完整，细节还原度高，可直接用于小型自动化生产线的工位布局设计、物料输送方案演示以及相关教学场景使用。
