模块化双向分拣式特纳输送设备结构设计

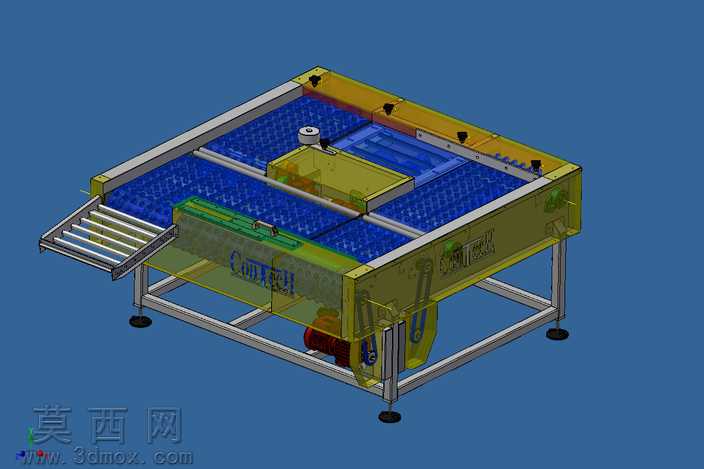

本模型为面向生产物流分拣场景设计的特纳输送设备，采用三维参数化建模完成整体结构搭建，建模过程中对各功能模块做了独立的零件层级划分，确保后续结构修改、参数调整时可快速定位对应组件，无需对整体模型做重构处理。渲染阶段采用半透明材质处理设备侧围护板，可直观呈现内部传动组件的排布逻辑，网带输送面采用深蓝色哑光材质模拟工业级防滑输送网带，机架部分采用银灰色金属材质还原标准铝型材与碳钢方管的质感，底部脚轮采用黑色橡胶材质搭配金属调节螺杆，还原工业输送设备可调支撑的真实结构特征。结构设计上，设备主体采用方形框架式机架作为承载基础，四条支撑腿底部配置可调脚杯，可适配不同平整度的安装地面，抵消地面高差带来的设备倾斜问题；主输送面采用多块模块化网带拼接而成，可根据输送物料的尺寸、重量灵活调整网带排布密度，中部设置可移动的导向分拣机构，可通过预设路径将主输送面上的物料引导至侧边接驳工位；设备一侧延伸出小型辊筒接驳段，采用多根平行排布的无动力辊筒，可实现与下游周转箱、料架的平顺衔接，降低物料转接时的卡滞风险。设计思路围绕柔性化物料输送需求展开，摒弃传统固定路径输送机的单一输送功能，通过集成可调节导向分拣组件、模块化接驳段，让设备可适配多品类物料的分流输送需求，建模过程中对传动组件做了合理的简化处理，既保留了电机、传动轮、张紧机构的核心结构特征，又避免了过度冗余的零件细节导致模型体积过大，方便设计人员快速调用、修改该模型，用于生产线布局规划、输送方案演示等场景，整体结构符合工业输送设备的设计规范，各部件的连接方式、安装位置均参考实际工业输送机的装配逻辑搭建，可直接作为同类输送设备设计的参考原型使用。
