工业软管挤压式双输出蠕动泵结构

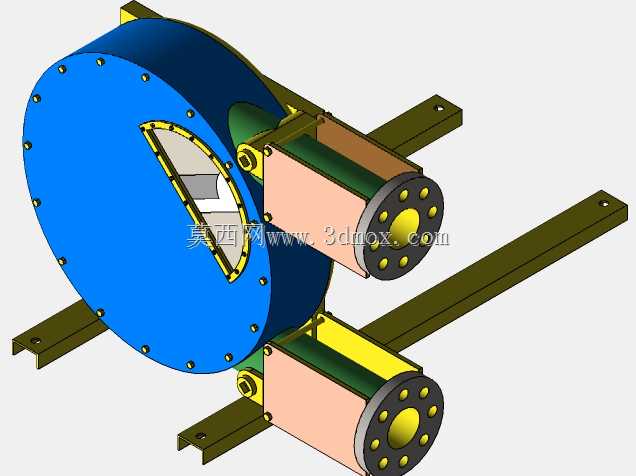

这款双输出挤压式蠕动泵主要面向高磨损性流体、含颗粒浆料、腐蚀性介质的输送场景，常见于矿山尾矿输送、化工腐蚀性药剂投加、食品酱料输送、污水处理药剂配比等工况，这类场景下介质不与泵体内部金属构件直接接触，仅通过挤压特制软管完成流体推送，能有效避免泵体过流部件被介质腐蚀、磨损，同时杜绝输送过程中介质泄漏、交叉污染的问题，适配对卫生等级、密封性能有较高要求的流体输送环节。设备采用双输出接口布局，可同时为两条独立管路提供稳定的流体输送动力，相比单通道蠕动泵能在同等安装空间下提升一倍的输送点位覆盖能力，减少现场泵组的布设数量，降低管路布设复杂度与设备采购成本。泵体核心为圆形转子腔结构，内部通过转子上的压辊沿腔体内壁循环滚动，持续挤压弹性软管形成连续的真空吸力与推送力，介质在软管内沿挤压方向稳定流动，流量输出平稳无脉冲，可通过调整转子转速精准控制输送流量，适配对流量配比精度有要求的连续生产工况。设计过程中优先考虑了设备的安装适配性与维护便捷性，主体圆形腔体采用法兰拼接结构，侧面预留观察检修窗口，无需完全拆解泵体即可完成内部软管的更换与压辊间隙调整，大幅缩短日常维护的停机时间；底部采用两根平行的长条形安装支脚，支脚上预留多组标准化安装孔位，可适配不同规格的安装机架，安装时可根据现场管路走向调整泵体固定角度，进出口管路接口采用法兰式连接结构，可快速对接不同管径的工业输送软管，降低现场管路改装的工作量。整体结构紧凑，核心转子腔直径适配常规工业软管的弯曲半径，双输出接口对称分布在腔体侧方，安装支脚的跨度经过力学校核，设备满负荷运行时可保持足够的结构稳定性，不会因转子转动产生的径向力出现机架晃动、管路接口松脱的问题；压辊与腔体内壁的挤压间隙经过反复优化，既能保证软管被充分挤压形成有效密封，又不会因挤压量过大加速软管的疲劳磨损，有效延长核心易损件的更换周期，降低设备长期运行的维护成本。
