小型水力驱动柱塞提水装置结构设计

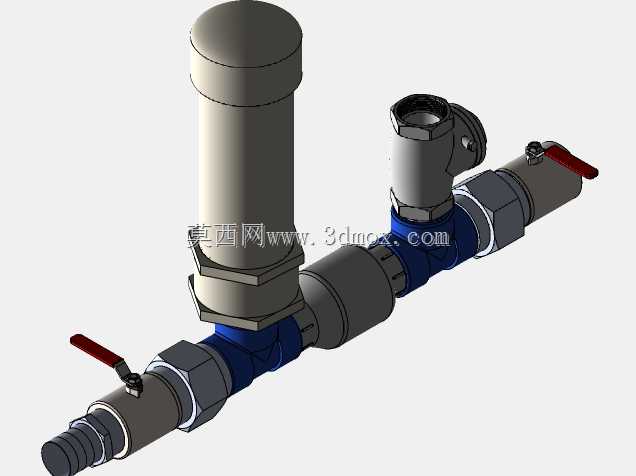

这款柱塞提水装置主要面向无外接电力供应的山区、丘陵零散供水场景，适配小型农田地块灌溉、散居农户人畜饮水、山地经济作物补水等实际需求，依托水流自身下落的动能完成提水作业，无需额外配置电机、燃油动力单元，整体运维成本极低，适合交通不便、电力覆盖不足的偏远区域布设。装置核心工作逻辑依托水锤效应实现能量转换，当上游来水以一定流速进入装置主体后，内部的换向启闭结构会瞬时阻断水流通道，管内水流骤然停滞产生的瞬时高压会推动柱塞组件上行，将腔体内存储的水体压入输水支管，待压力释放后阀组自动复位，来水再次充入腔体进入下一个工作循环，整个过程无需人工干预，只要上游有稳定的落差来水即可持续运行，常规工况下仅需少量来水即可完成高扬程提水，大部分来水会顺着装置的泄流通道回流至下游水体，不会造成水资源的额外浪费。从结构设计来看，装置采用立式柱塞主体搭配横向集成管路的布局，核心柱塞腔体做了等径流线型设计，内壁粗糙度控制在较低水平，减少柱塞往复运动的摩擦阻力与水流压损，延长密封件的使用寿命。横向集成管路上预留了压力表安装位、进水控制阀、泄流阀、出水止回阀的安装接口，所有接口均采用通用管路连接标准，用户可根据现场实际的管路规格选配对应的转接头，无需额外定制非标连接件。安装边界方面，装置整体占地范围较小，核心柱塞主体高度适配常规成人操作维护高度，横向管路的接口间距预留了足够的扳手操作空间，安装时仅需做好基础的混凝土固定墩，将装置进水端与上游来水管道连接、出水端与高位输水管道连接即可投入使用，无需复杂的对中校准工序。装置整体的过流部件均做了防腐处理，可长期在露天潮湿环境下运行，日常维护仅需定期检查柱塞密封件的磨损情况、清理进水端的杂物滤网即可，整体维护难度极低，无需专业技术人员即可完成常规保养作业。
