枪械后方TRUNIONAR缓冲区管连接配件

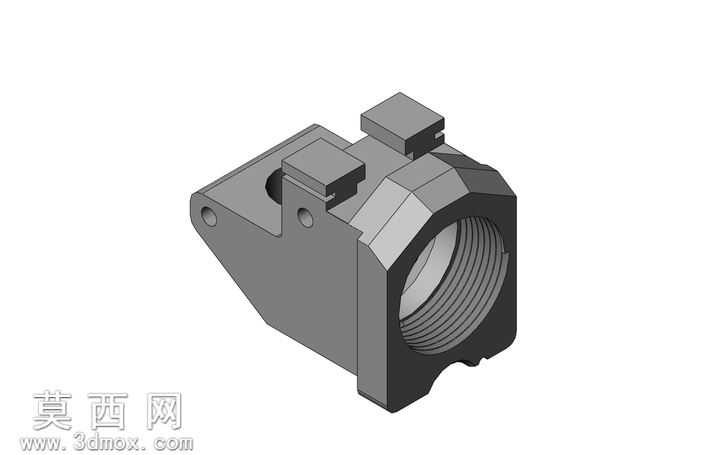

本模型为枪械配套的缓冲区管连接配件，采用SolidWorks软件进行全参数化三维建模，建模过程严格遵循机械零件设计规范，完整还原了配件的全部结构细节。模型整体采用一体化块体结构设计，主体为带内螺纹的管状连接端，用于和缓冲管实现螺纹紧固连接，螺纹特征按照标准管螺纹参数绘制，牙型、螺距、旋合长度均符合实际装配要求，保证虚拟装配时的配合精度。配件上部设置两处对称的凸台定位结构，凸台带有精准的定位卡槽，用于和枪械上机匣的对应卡位实现快速定位装配，凸台侧面预留有销钉安装孔，孔位同轴度公差控制在合理范围内，可实现销钉的过盈配合装配，保障连接后的结构稳定性。配件侧方延伸出带安装孔的连接耳，安装孔为沉孔设计，可容纳螺栓头部实现沉头安装，避免螺栓突出影响周边部件装配。模型渲染阶段采用哑光金属材质，模拟钢材经表面氧化处理后的质感，通过调整材质粗糙度、金属度参数，还原真实枪械配件的哑光灰金属外观，光影渲染采用45度侧光打光，清晰呈现零件的棱边倒角、孔位结构、螺纹细节，所有棱边均做了0.2mm的工艺倒角处理，避免锐边带来的应力集中问题，符合实际机加工零件的工艺要求。设计过程中优先考虑零件的装配兼容性，所有配合尺寸均参照对应枪械接口的通用标准设定，既保证结构强度满足射击时的缓冲受力需求，又控制零件整体体积与重量，避免额外增加枪械前端负载，模型各特征均保留完整建模历史，可根据不同型号枪械的接口尺寸快速修改参数，适配不同规格的缓冲管安装需求，结构设计兼顾实用性与工艺性，无冗余结构，所有特征均可通过常规铣削、钻削、攻丝工艺完成加工，具备实际生产参考价值。
