台式电脑CPU散热风扇金属防护格栅设计

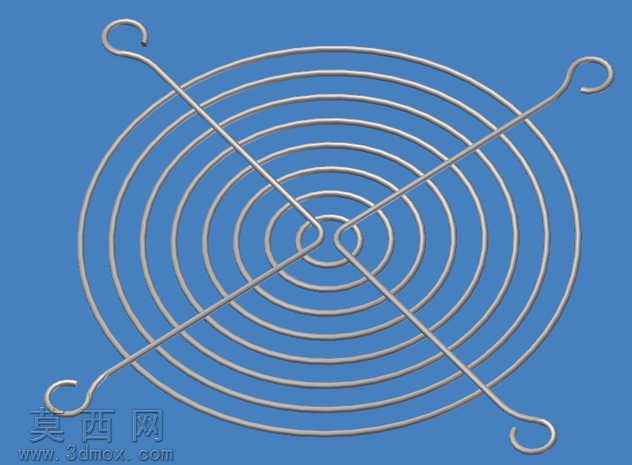

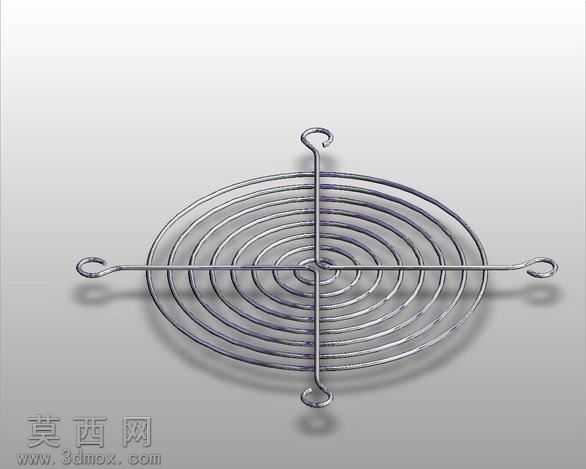

本作品为台式电脑CPU散热风扇配套的金属防护格栅三维模型，建模过程以参数化设计思路为核心，首先确定适配标准120mm机箱风扇的安装尺寸基准，以同心圆阵列逻辑构建主体防护环结构：先绘制中心基准小圆，按照均匀递增的径向间距逐圈绘制同心圆环，每一圈圆环的线径保持一致，确保金属线材弯折成型后的结构强度与通风间隙的平衡，环与环之间的间距经过反复测算，既能够避免异物触碰高速旋转的风扇扇叶，又不会过度阻挡散热气流通过，保障CPU散热风道的通畅性。四根径向支撑筋采用对称十字交叉布局，从中心环位置向外延伸至最外圈的固定环，支撑筋与每一圈同心圆环采用共线合并的建模逻辑，模拟真实金属线材焊接或一体弯折的连接结构，不存在结构断点，保证整体框架的抗形变能力。支撑筋的末端延伸出四个带圆弧弯钩的安装脚，弯钩的弧度与尺寸严格匹配标准风扇安装孔位的固定需求，无需额外连接件即可实现格栅与风扇边框的卡合固定，安装便捷且固定牢靠。材质渲染阶段采用哑光镀锌金属材质，还原真实金属防护网的质感，表面添加细微的拉丝纹理与金属反光效果，弯钩部位做轻微的圆角处理，避免安装时划伤手部或风扇线材。设计过程中充分考虑了量产加工的工艺可行性，所有弯折部位的圆角半径均符合金属线材冷弯加工的工艺要求，不存在过小的弯折角度导致的加工断裂风险，整体结构无冗余设计，在满足防护功能的前提下尽可能降低材料用量，兼顾结构强度与轻量化需求，同时对称式的螺旋同心布局也具备简洁的工业美感，适配各类台式机箱的内部视觉风格。
