弯头式外置GSM通讯天线结构设计

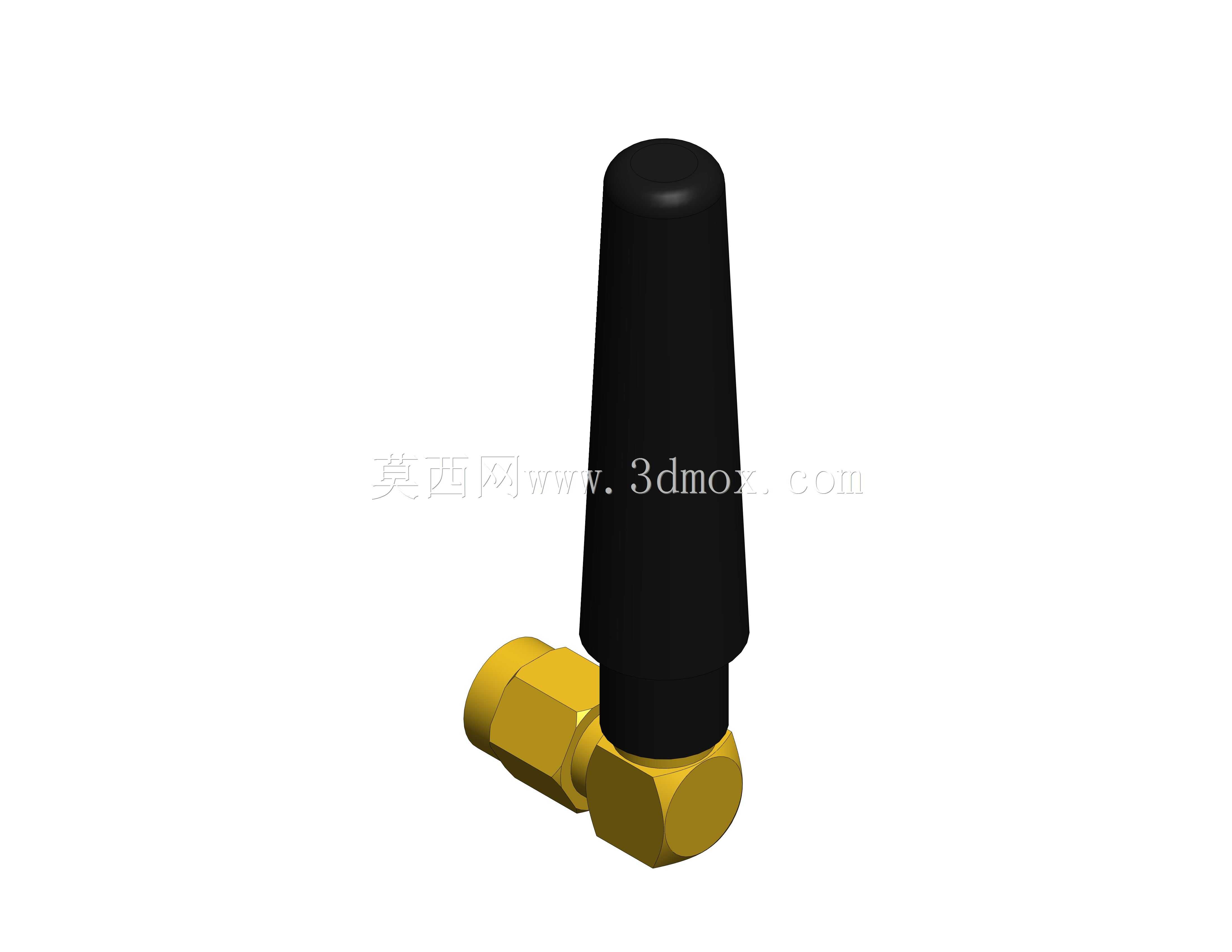

这款弯头式外置GSM天线，主要面向工业无线通讯、物联网终端、智能抄表设备、车载通讯模组、安防报警主机等场景的信号收发需求，作为无线通讯链路的前端射频部件，承担着空间电磁波与设备射频电路之间的信号转换与传输作用，能够有效提升设备在复杂电磁环境下的信号捕捉能力与发射效率，保障GSM频段下语音、数据、指令信息的稳定传输。从功能特性来看，该天线采用直角弯头结构设计，相比直式天线能够更好适配设备侧方安装的空间需求，避免天线垂直突出过高带来的磕碰、干涉问题，尤其适合安装空间局促、设备外壳侧面预留接口的应用场景，安装后天线主体可保持垂直向上的最优信号收发姿态，减少设备金属外壳对信号的遮挡衰减。天线的接头部分采用标准SMA型同轴连接结构，能够与绝大多数带射频接口的通讯模组直接适配，连接紧固不易松脱，接头的金属外壳采用黄铜材质加工，表面做镀金处理，既保证了良好的导电接触性能，也具备不错的抗锈蚀能力，可适应温湿度变化较大的户外或工业车间环境。天线的辐射外罩采用黑色硬质绝缘工程塑料注塑成型，表面做哑光处理，外形为流畅的锥柱形，顶端做圆弧过渡，没有尖锐棱角，既可以保护内部的辐射振子结构不受外力损坏，也能降低长期户外使用时的积灰、积水问题，外罩与金属接头的衔接处做了密封贴合处理，可阻挡日常使用中的灰尘、溅水侵入内部，提升部件的耐用性。在设计思路上，这款天线优先平衡了信号性能与安装适配性，内部辐射振子经过匹配调试，能够覆盖GSM制式的常用工作频段，驻波比控制在合理区间，减少信号反射带来的功率损耗；弯头结构的转动阻尼经过调校，既可以保持安装后的姿态稳定，也允许用户根据实际安装环境小幅调整天线角度，获得最优的信号指向。从安装边界来看，该天线整体结构紧凑，接头部分的六角结构方便用户使用扳手紧固安装，安装时仅需在设备面板预留对应尺寸的安装孔位，将接头穿过孔位后用螺母锁紧即可，不需要额外的复杂固定结构，天线安装完成后横向突出尺寸小，不会额外占用过多设备周边空间，适配各类嵌入式、壁挂式、导轨式安装的通讯终端设备，能够在不改动设备主体结构的前提下快速完成加装或替换。
