木质拼装转管橡皮枪玩具结构设计

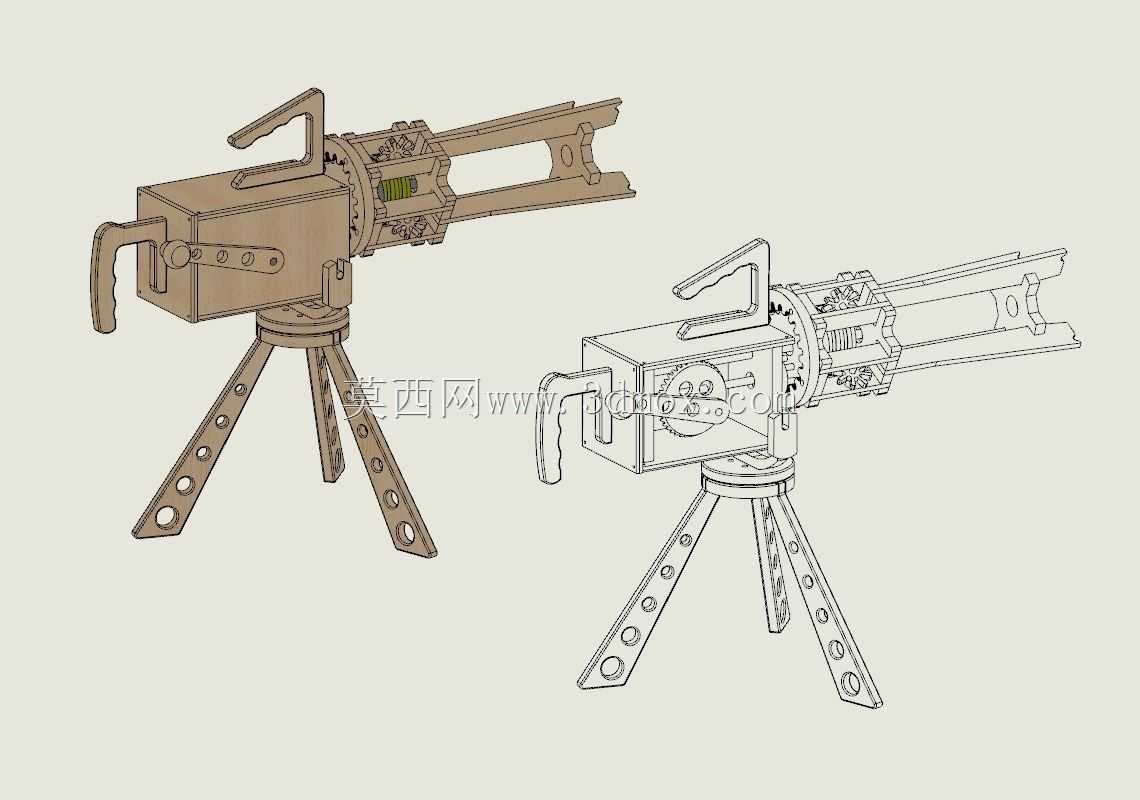

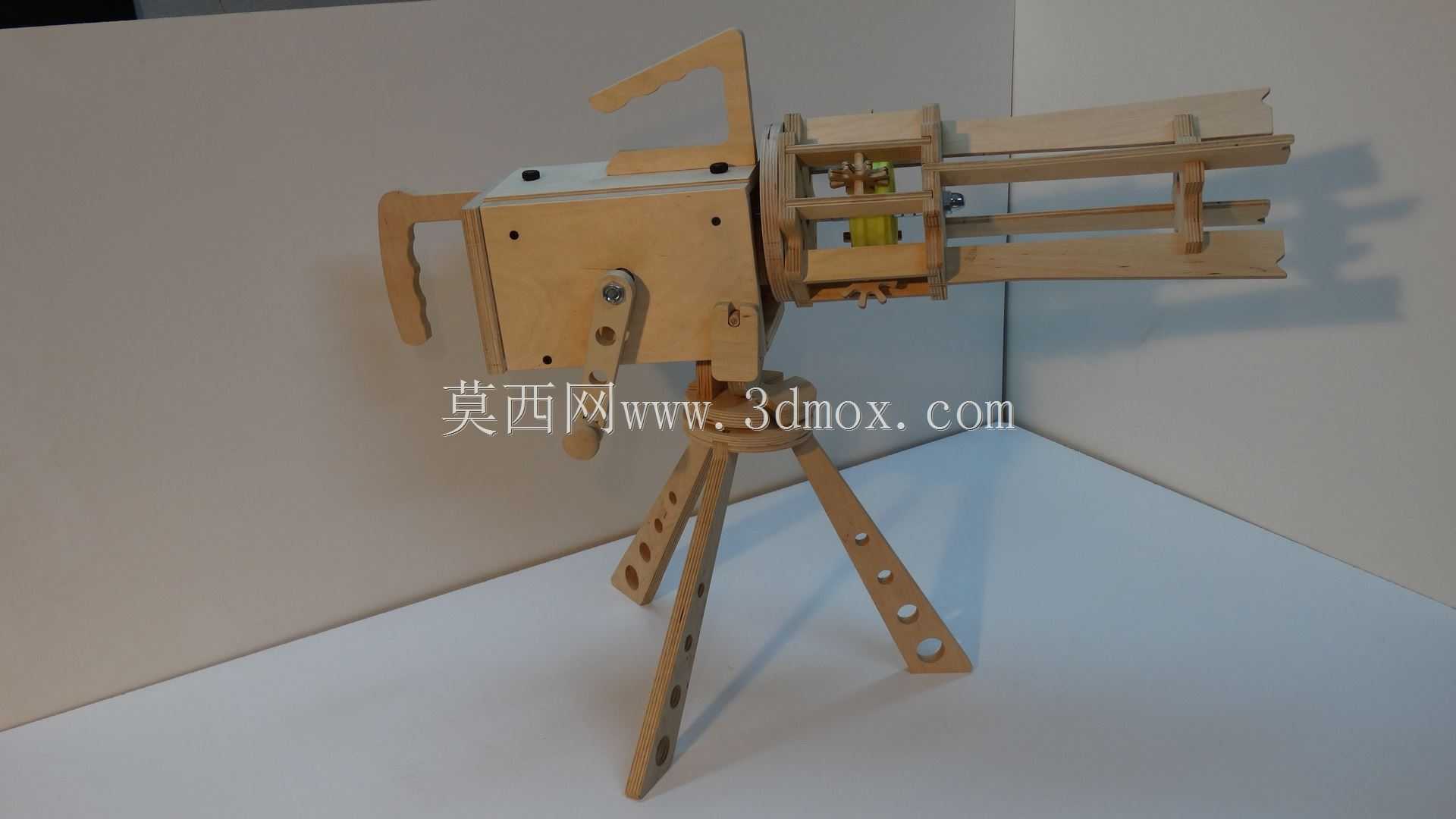

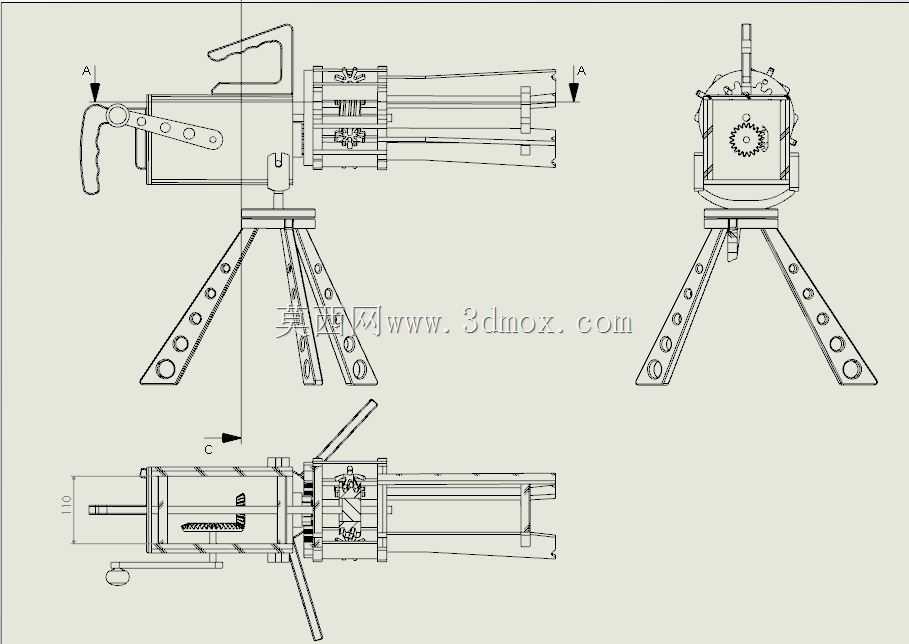

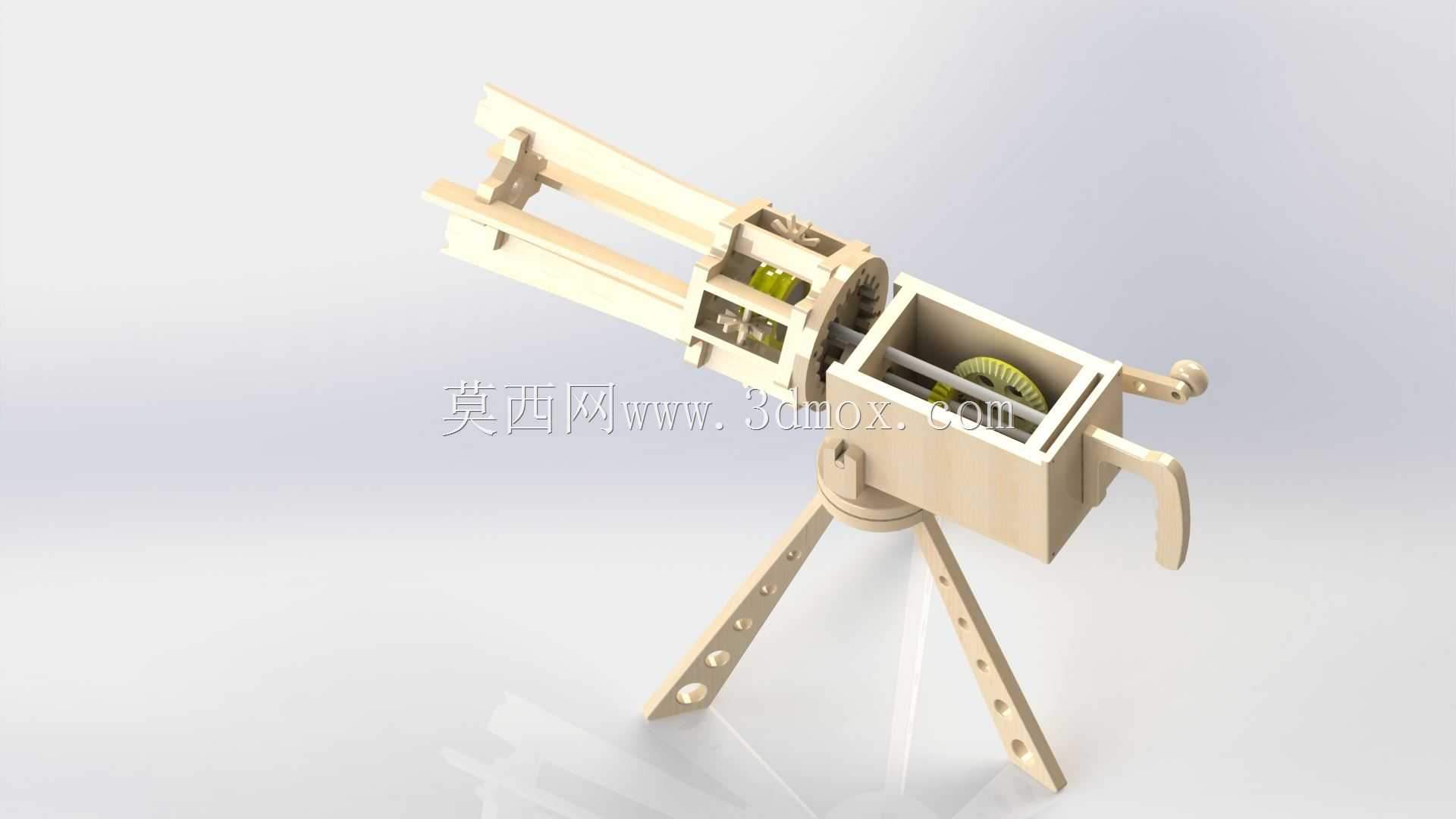

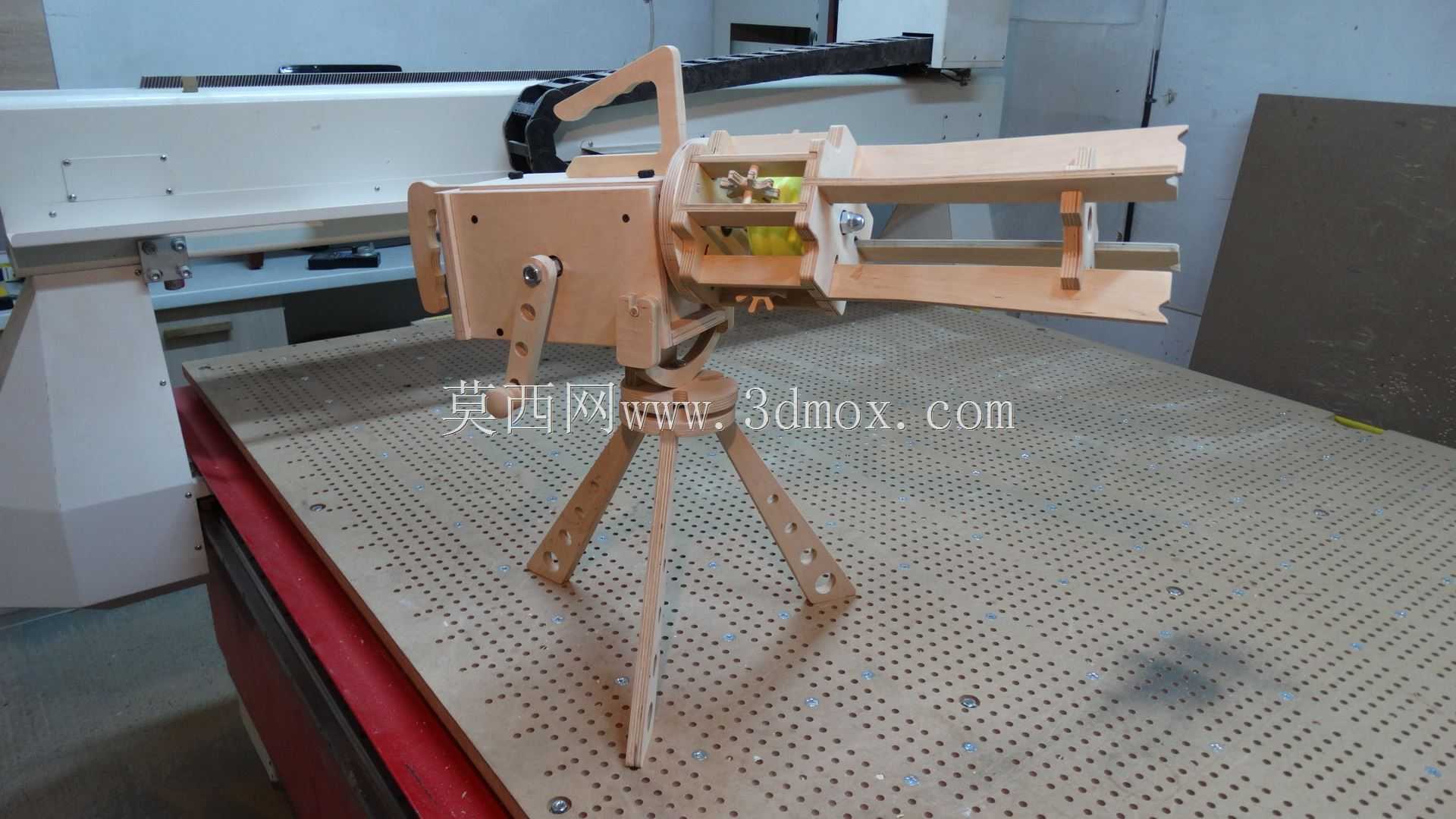

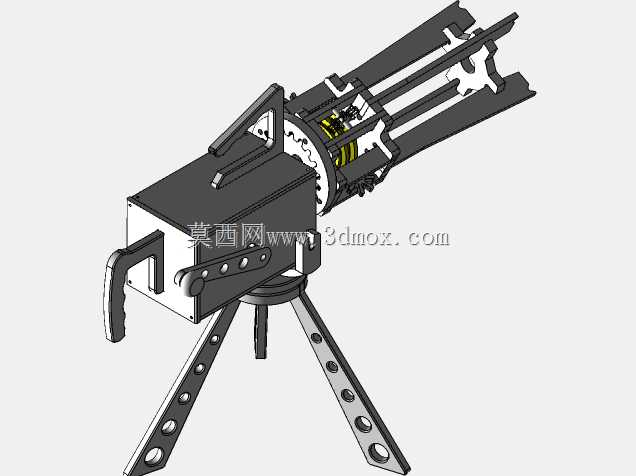

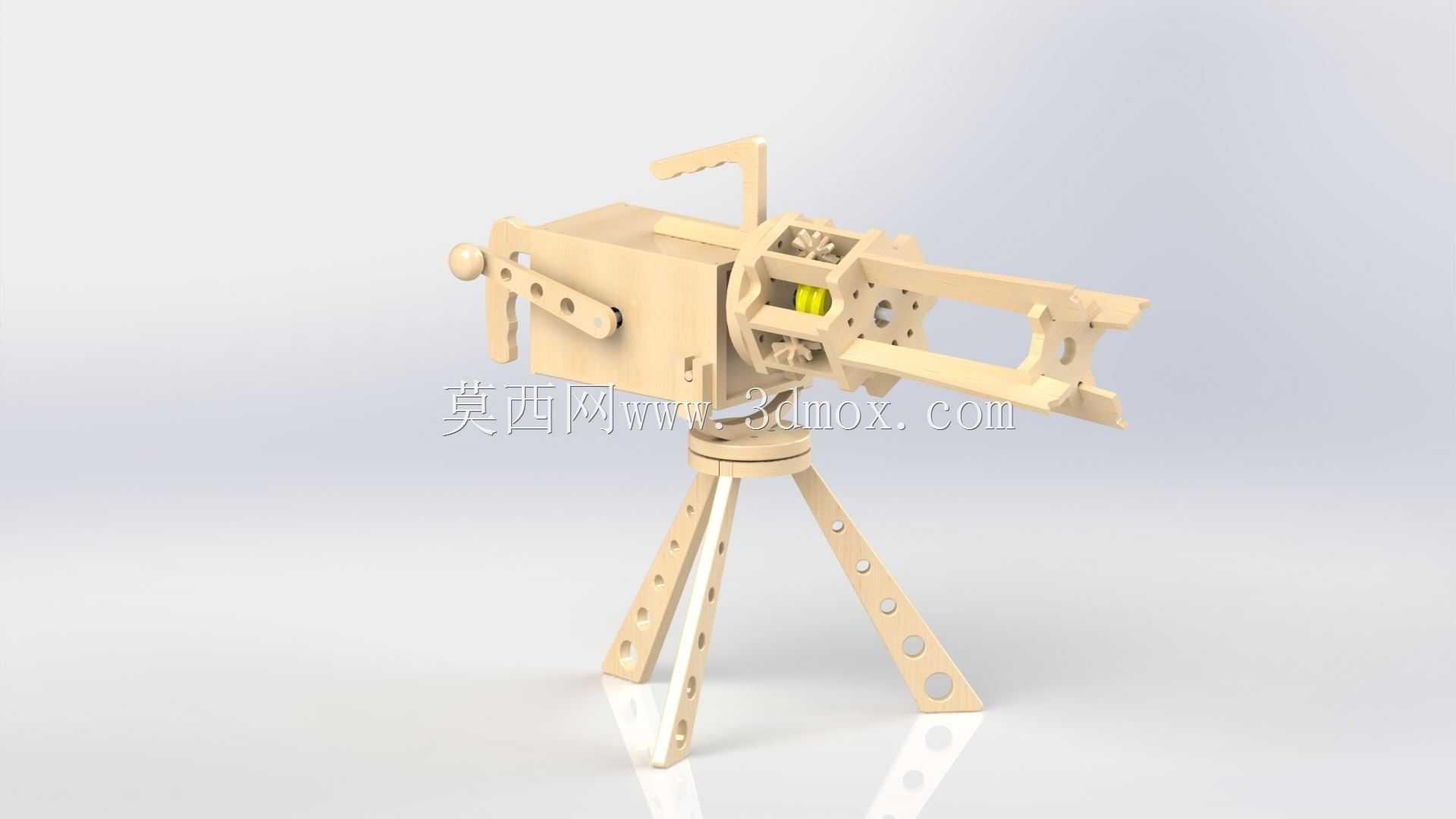

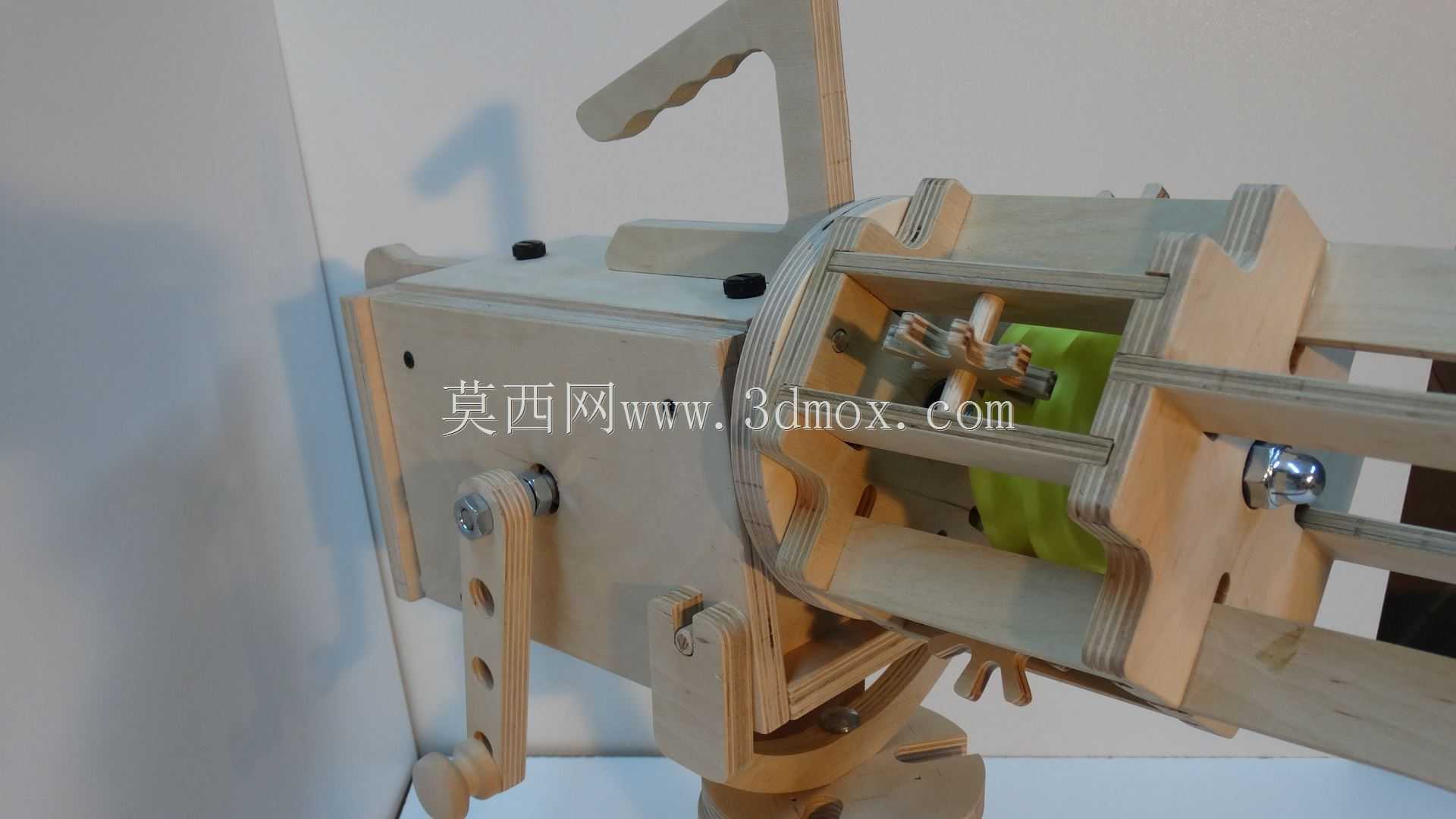

这款木质拼装转管橡皮枪，主要面向青少年科创手工、益智拼装教具以及桌面趣味玩具场景使用，既可以作为中小学机械结构认知的实操教具，帮助学习者理解多管轮转、曲柄联动、扳机触发的基础机械原理，也可以作为手工爱好者拼装完成的桌面摆件，或是亲子互动共同组装的趣味手工制品，在科创教育、手工文创、休闲玩具领域都有适配的应用空间。该产品的核心用途是通过拼装过程传递基础机械结构知识，拼装完成后可通过橡皮筋作为动力发射软质橡皮弹，整体结构无尖锐金属部件，所有木质零件边缘均做圆角倒钝处理，使用过程中不会造成划伤，适配低龄学习者的安全使用需求。从功能特性来看，该结构还原了转管武器的多管轮转逻辑，通过侧面摇柄的转动带动多根枪管同步轮转，配合扳机结构实现单根枪管的待发与触发，三脚架支撑结构保证整体放置的稳定性，枪身主体的箱体结构容纳内部的传动联动组件，外露的连杆结构可以直观展示动力传递的完整路径，让使用者在操作过程中清晰观察到每一个零件的运动逻辑。设计思路上整体采用全木质板材切割拼装的方案，所有零件均可通过激光切割薄木板加工成型，不需要额外的金属连接件，依靠木板之间的榫卯卡位与轴孔配合完成整体装配，降低加工与拼装的门槛；内部传动结构采用简化的齿轮与连杆组合，摒弃了复杂的金属弹簧以外的异形零件，仅靠常见的橡皮筋作为复位与动力来源，既控制了整体成本，也降低了拼装的难度，让没有机械装配经验的使用者也能对照装配指引完成整体组装。外形尺寸上整体枪身长度控制在220毫米左右，三脚架展开后的支撑宽度为160毫米，整体高度在180毫米上下，所有零件的板材厚度统一为3毫米与5毫米两种规格，不需要特殊厚度的板材即可完成加工，安装边界上不需要额外的固定基座，依靠三脚架的三点支撑即可稳定放置在平整桌面，整体重量控制在150克以内，拼装完成后也可轻松手持操作，不会因为过重影响使用体验。结构设计上特意将传动部件做了外露可视化处理，在摇柄转动时可以清晰看到枪管轮转、扳机卡位、待发释放的完整动作流程，帮助使用者直观理解间歇传动、触发锁定的基础机械原理，兼具趣味性与科教属性。
