悬臂梁集中载荷静力仿真分析模型

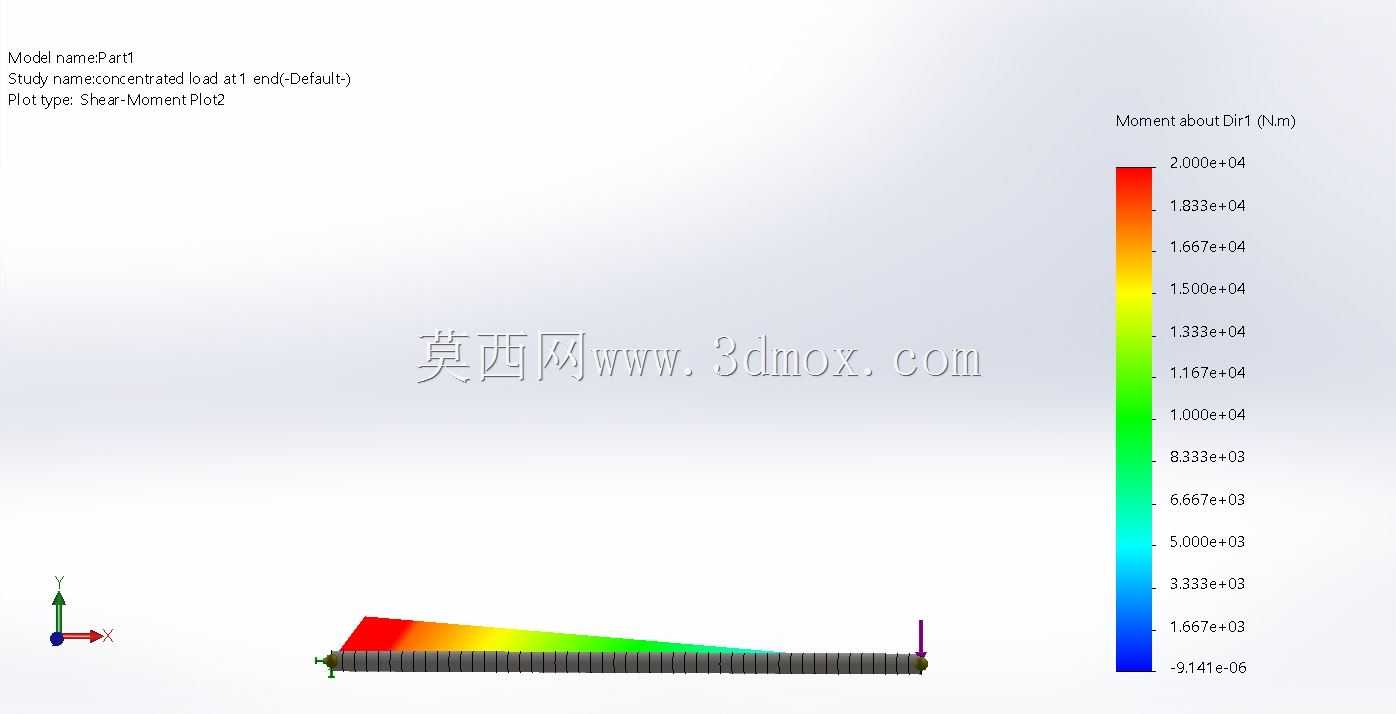

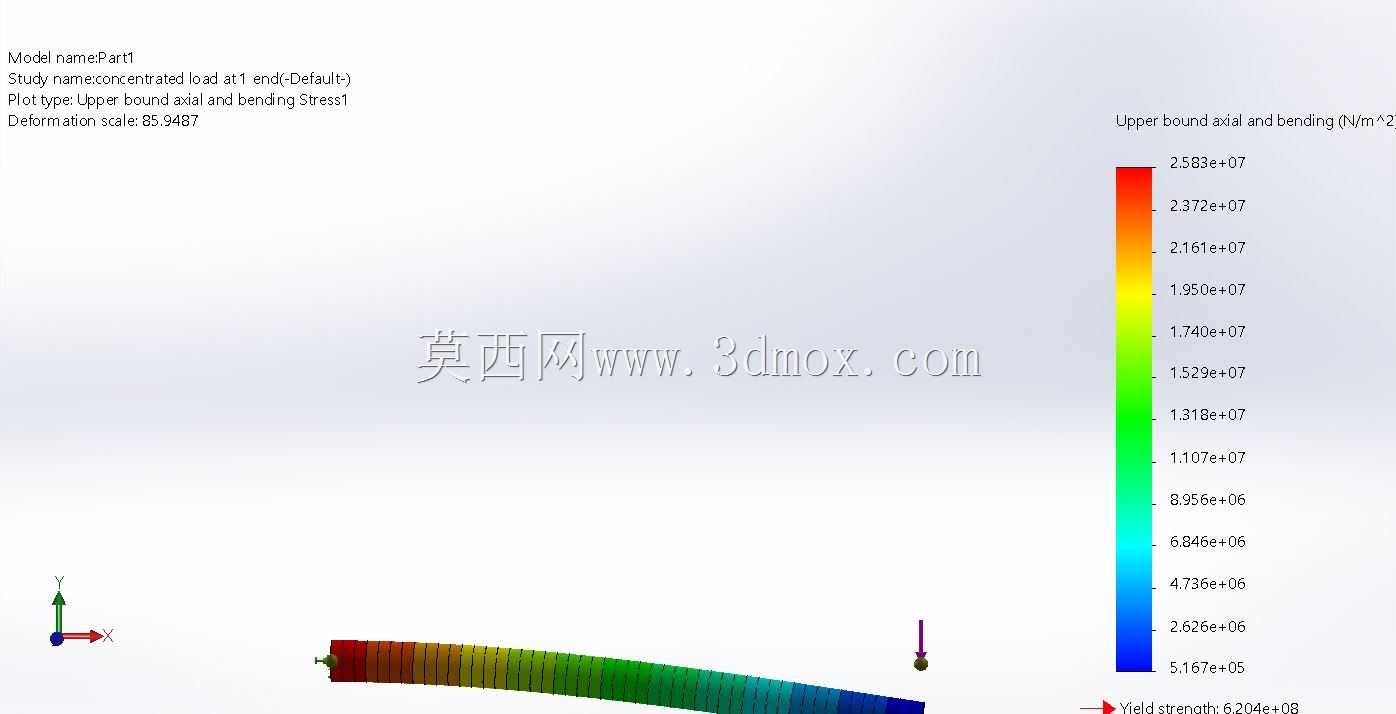

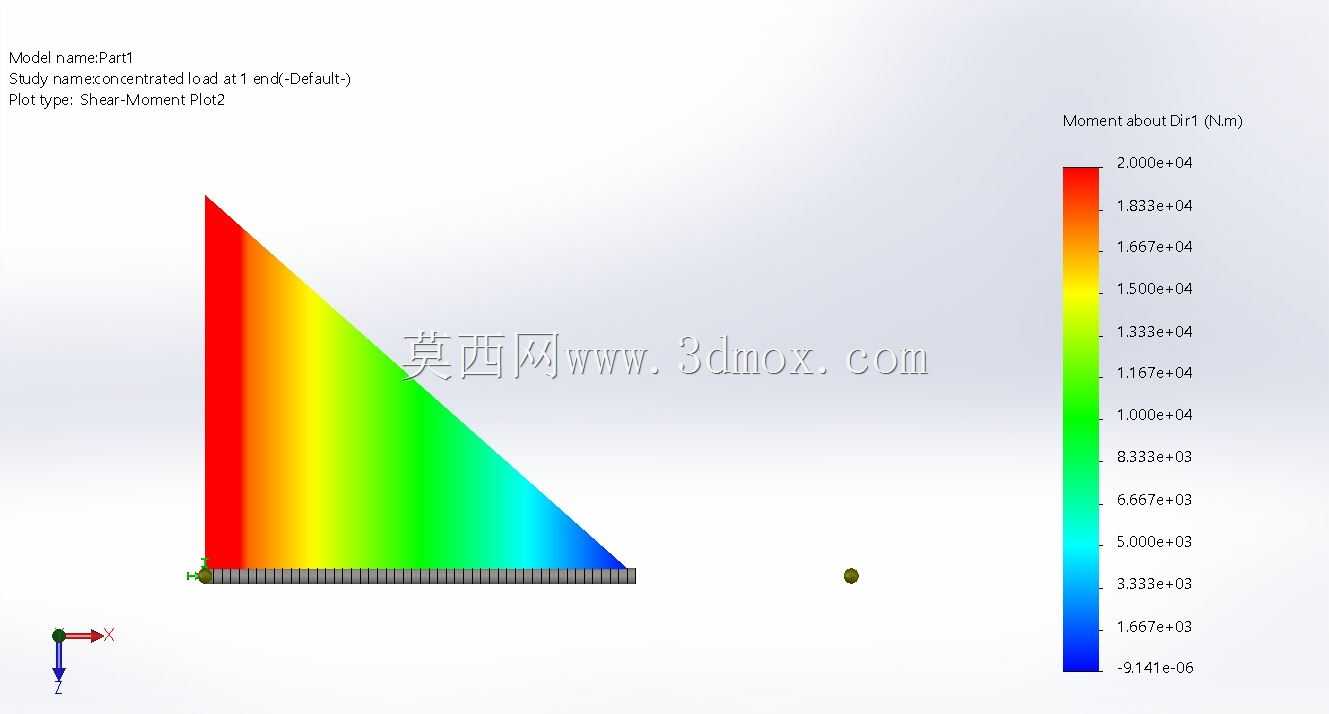

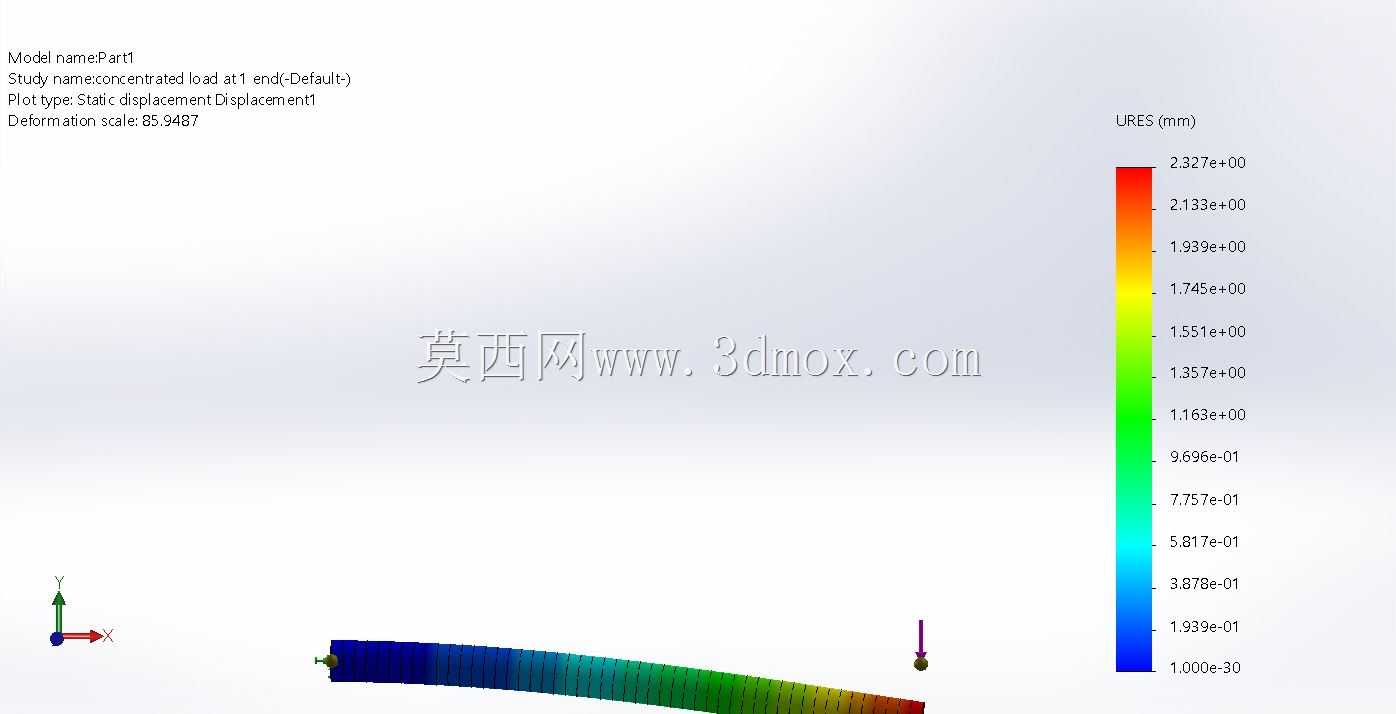

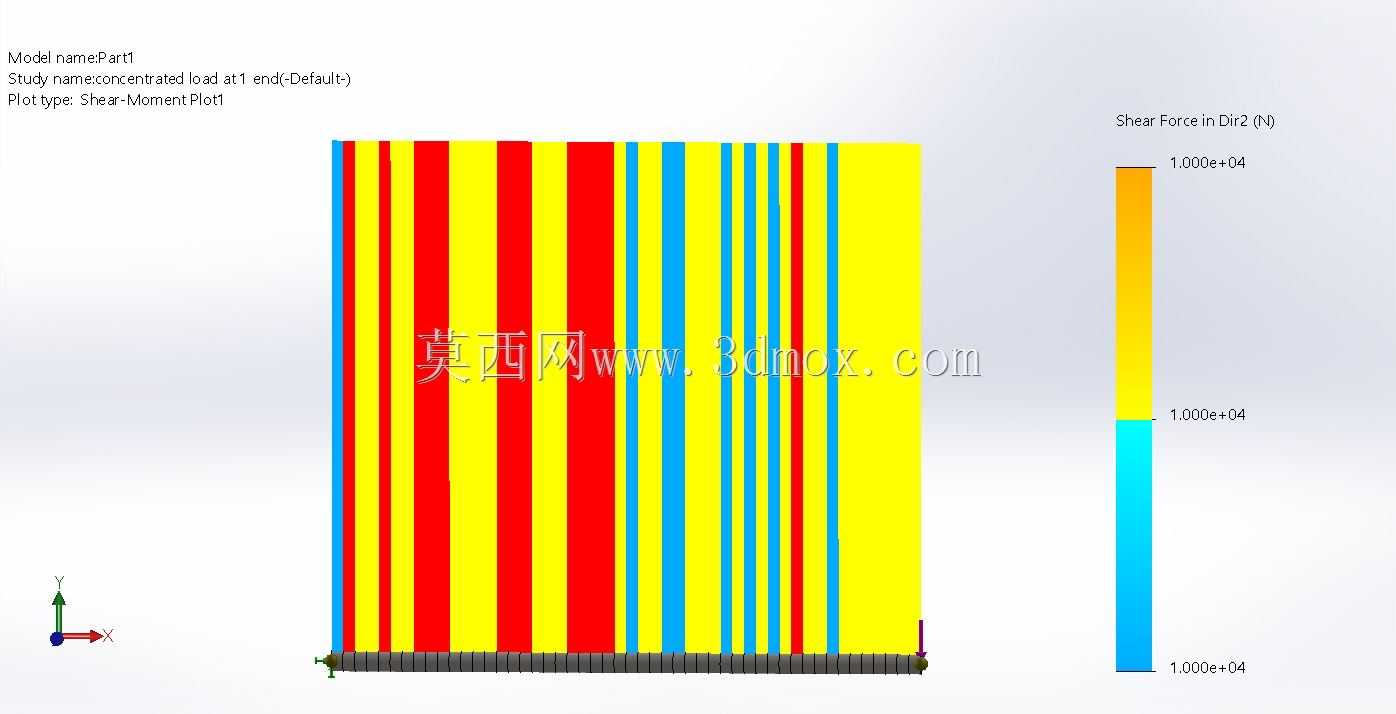

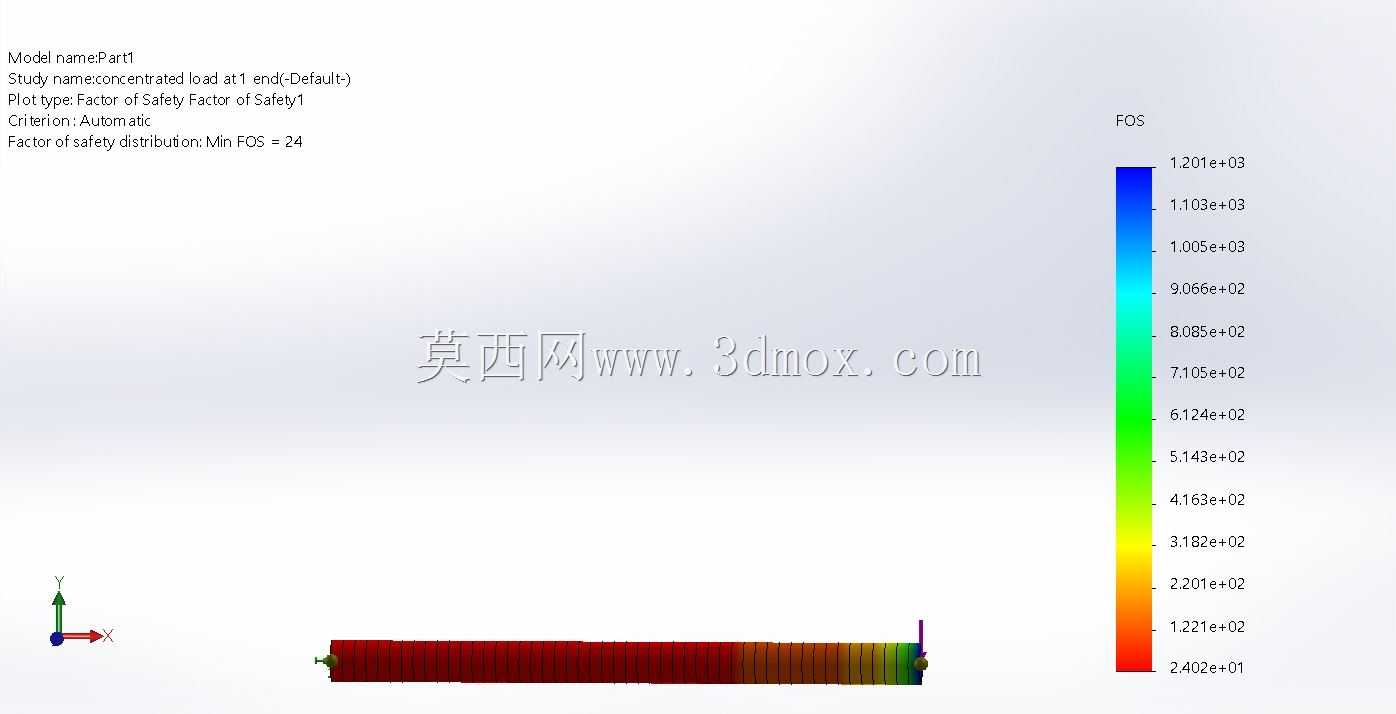

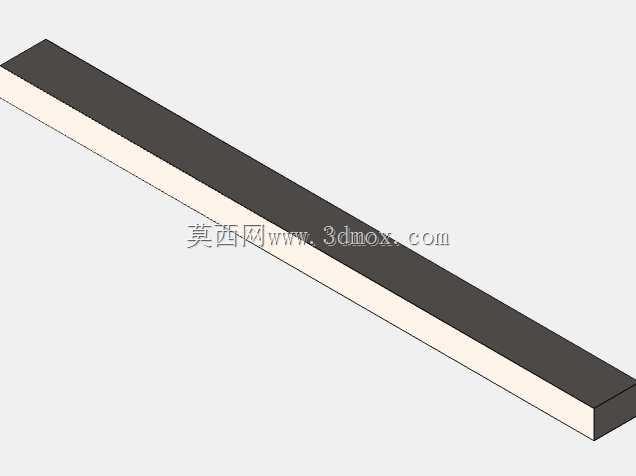

悬臂梁作为工程领域应用极为广泛的基础受力构件，在建筑挑檐、工程机械臂架、设备支撑托架、桥梁伸出段、机电设备安装支架等场景中承担着核心承载作用，其受力后的变形量与应力分布直接关系到整体结构的运行安全与服役寿命，是结构设计阶段必须完成校核的核心部件。本次构建的悬臂梁分析模型，针对工程中最常见的端部集中载荷工况开展静力仿真计算，完整还原了悬臂梁一端完全固定约束、自由端施加垂直向下集中载荷的真实受力状态，能够直观呈现梁体在载荷作用下的整体变形趋势与各位置位移量分布规律。从设计思路来看，模型首先明确了悬臂梁的固定端约束边界，完全限制固定端面的所有平动与转动自由度，还原实际工程中悬臂构件与基座刚性连接的安装状态，避免约束设置偏差导致仿真结果失真；载荷施加位置选定在悬臂梁自由端的中心点位，载荷方向垂直于梁体轴线向下，匹配工程中悬臂梁端部承受吊挂载荷、设备自重等典型受力场景。模型通过位移云图的色彩梯度直观呈现梁体各位置的变形量，从固定端到自由端变形量逐步递增，最大变形出现在自由端位置，与材料力学中悬臂梁集中载荷下的挠曲线理论计算规律完全吻合，可直接用于验证理论计算公式的准确性，也能为实际工程中的梁体截面选型、材料选定、长度设计提供量化的数据参考。在安装边界层面，模型明确了固定端的连接面尺寸要求，设计时需保证固定端与支撑基座的连接刚度足够，避免因基座变形导致梁体实际受力状态与设计预期出现偏差；梁体的截面参数可根据实际承载需求调整，仿真过程可同步输出不同截面、不同材料、不同长度下的变形数据，帮助设计人员快速锁定最优设计参数，避免因刚度过剩造成材料浪费，或是刚度不足导致构件变形超标引发结构失效。这类仿真分析模型能够大幅减少物理样机的试验次数，缩短结构设计的迭代周期，在工程机械、土木建筑、工业装备等领域的结构设计环节具备很高的实用价值，可帮助设计人员提前预判结构的薄弱位置，针对性优化结构形式，保障构件在全生命周期内的运行可靠性。
