屠宰场牛用带式劈裂锯结构设计

这款劈裂锯是面向规模化畜禽屠宰加工场景设计的专用手持作业设备，核心应用于肉牛屠宰流水线的胴体劈半工序，在牛只完成放血、脱毛、去头蹄、开膛去内脏等前置工序后，可沿牛脊椎中线将整扇胴体均匀劈分为两半，是肉牛屠宰加工环节中保障胴体分割规整度、提升后续排酸、分割、包装工序作业效率的核心作业工具，可适配不同体型的肉牛胴体加工需求，也可根据作业需求调整后用于其他大型畜禽的胴体分割作业。

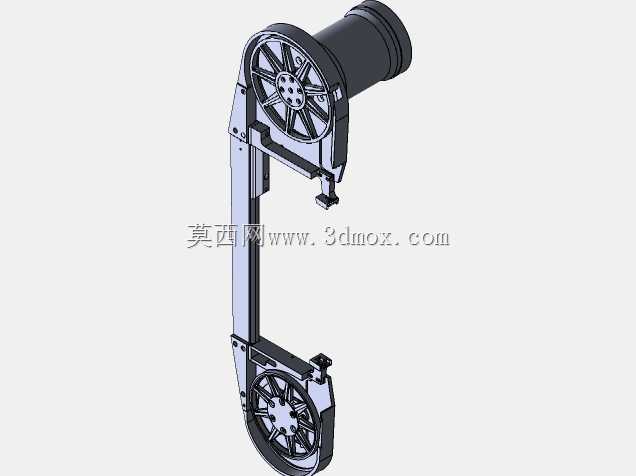

从功能特性来看，该设备采用环形带锯条作为切割执行部件，上下两个带轮通过精密轴承支撑安装在C型长臂结构的两端，上部集成的驱动单元直接为主动带轮提供动力，带动锯条持续高速运转实现切割作业，相比传统往复式劈半锯，带式结构的切割行程更长、切割阻力更小，作业过程中不会出现卡滞、碎骨飞溅的问题，切割断面平整光滑，能有效减少骨渣残留对肉品的污染，同时设备的长臂结构可以让操作人员站在胴体侧方完成整段脊椎的劈切作业，无需反复调整站位，大幅降低作业人员的劳动强度。设备的握持部位设置在驱动单元外侧，符合人体工程学设计，作业时操作人员可以稳定握持设备，精准控制切割路径，避免切割偏移造成的胴体破损、肉料损耗。

在设计思路上，这款劈裂锯充分考虑了屠宰作业的高湿、多油污、需频繁冲洗消毒的使用环境，整体结构采用模块化设计，所有外露部件都做了圆角钝化处理，不存在清洁死角，可耐受高压水枪冲洗与常用消毒药剂的腐蚀；带轮外侧设置全封闭的防护壳体，避免作业过程中血水、肉屑进入传动部位造成部件磨损，同时也能防止锯条意外断裂弹出对操作人员造成伤害；锯条的张紧机构集成在下带轮安装位，无需额外工具即可快速调整锯条张紧度，也可快速完成锯条的更换，适配长时间连续作业的耗材更换需求。设备的驱动单元采用密封式结构设计，动力输出稳定，可长时间持续运转不出现过热问题，适配屠宰流水线连续化作业的节奏。

从安装与尺寸边界来看，这款劈裂锯为手持作业设备，无需额外的固定安装基础，整体纵向长度适配牛胴体的整体高度，C型臂的开口深度可覆盖牛胴体的最大宽度，作业时可一次性完成从尾椎到颈椎的整段劈切，无需分段作业；设备整体重量经过配重优化，驱动端作为主要配重块平衡长臂端的重量，操作人员单手握持即可完成作业，长时间作业也不易产生疲劳；设备的动力接口采用防水快插结构，可快速连接车间内的动力源，管线长度可覆盖屠宰工位的作业范围，不会对操作人员的移动造成阻碍。
