移动式C形臂X射线诊疗设备结构设计

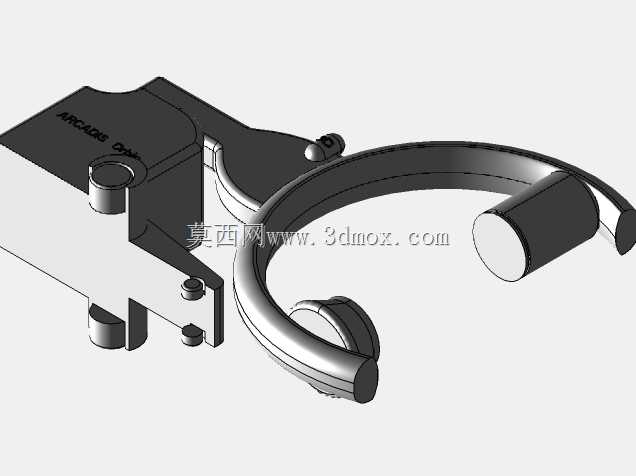

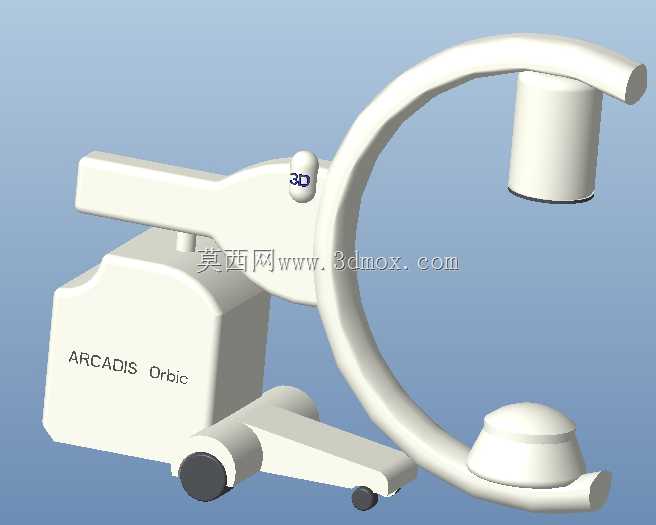

该设备是面向骨科、外科、疼痛科等临床场景设计的移动式术中影像诊疗设备，核心应用场景覆盖手术室术中实时透视、急诊创伤复位、介入手术引导、骨科内固定置入定位等临床环节，能够在不挪动患者体位的前提下完成多方位的X射线影像采集，为临床操作提供实时的解剖结构影像参考，大幅降低术中反复调整体位带来的二次损伤风险，同时缩短手术操作时长。设备主体采用经典的C形臂架结构设计，开口弧度经过人体工程学测算，能够适配不同体型患者的胸、腹、四肢、脊柱等多部位的成像需求，C臂两端分别对应X射线发射端与影像接收端，两端组件的同轴度经过精准校准，确保成像过程中射线束始终垂直对准接收面板，减少影像畸变与伪影产生。设备的移动底座采用紧凑式布局设计，底部配置多组静音万向脚轮，单脚轮承载能力经过配重核算，能够支撑整机在手术室平整地面上灵活推移，底座内置的配重块经过重心优化，确保C臂在大角度旋转、升降调整过程中整机不会发生侧倾，满足临床操作中的安全要求。设备的操控区域集成在底座侧方，操作按键布局符合医护人员的站立操作习惯，无需过度弯腰或抬手即可完成C臂的旋转、升降、曝光参数调整等操作，C臂关节处配置阻尼锁紧结构，调整到目标成像角度后可快速锁定位置，避免成像过程中臂架移位影响影像清晰度。从安装边界来看，设备整体占地尺寸适配常规手术室的通道宽度，推移过程中可顺利通过标准手术室门与病区走廊，C臂的升降行程覆盖从地面到常规手术床面上方的成像高度范围，无需额外垫高设备或调整手术床高度即可完成绝大多数体位的成像操作。设备外壳采用一体化圆弧过渡设计，没有尖锐外凸棱角，避免推移过程中剐蹭医护人员或周边医疗设备，表面材质选用耐消毒擦拭的医用级工程塑料，能够耐受临床常用的含氯消毒剂反复擦拭，满足手术室院感防控要求。C臂与底座的连接部位采用旋转密封结构，内置的走线全部隐藏在臂架内部，既避免线缆外露造成的缠绕风险，也让设备外观更加整洁，减少消毒死角。设备的成像端组件采用轻量化设计，在保证射线防护能力的前提下尽可能降低臂架前端负载，让C臂的角度调整更加顺滑，降低医护人员的操作力度要求。
