腰圆形透明储液壳体结构设计

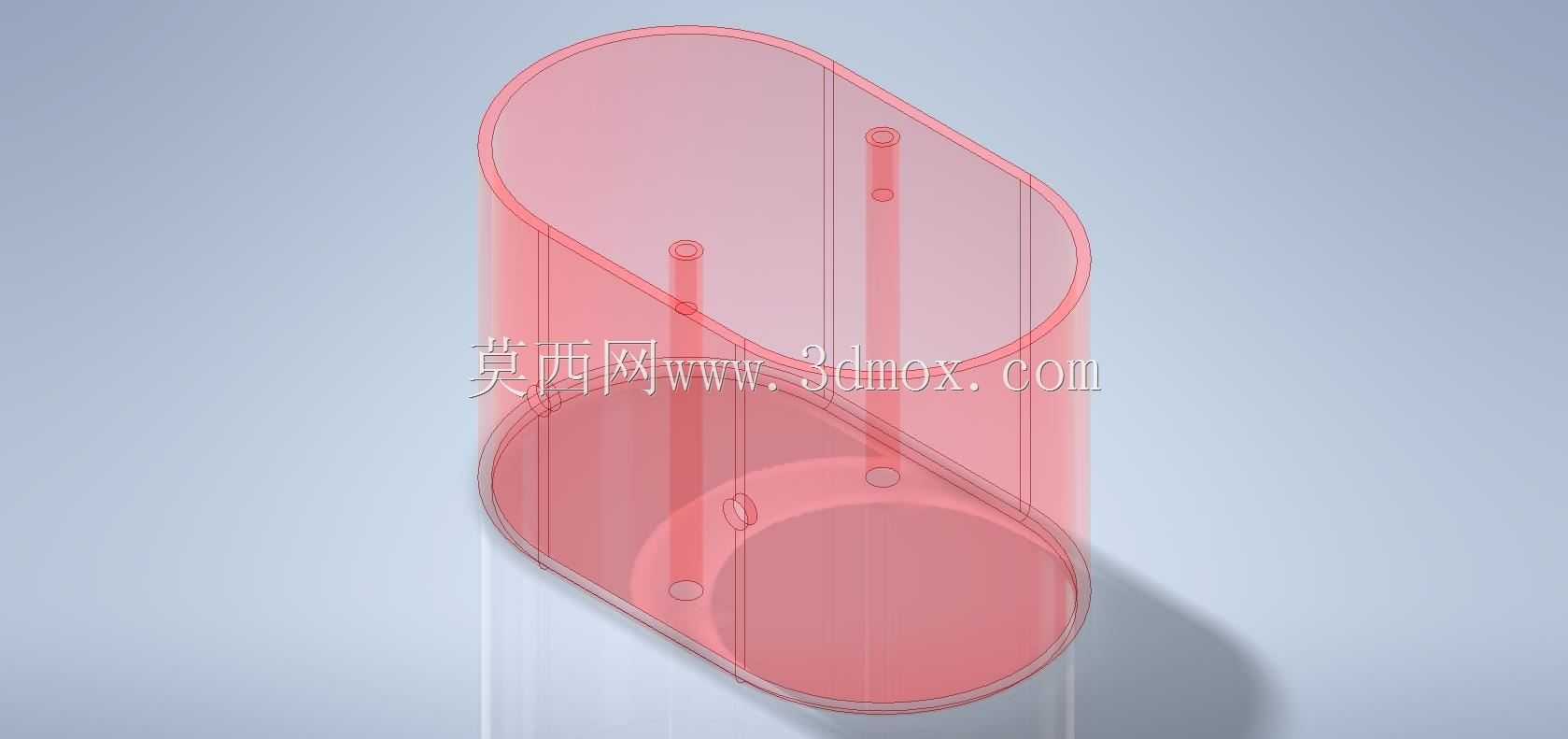

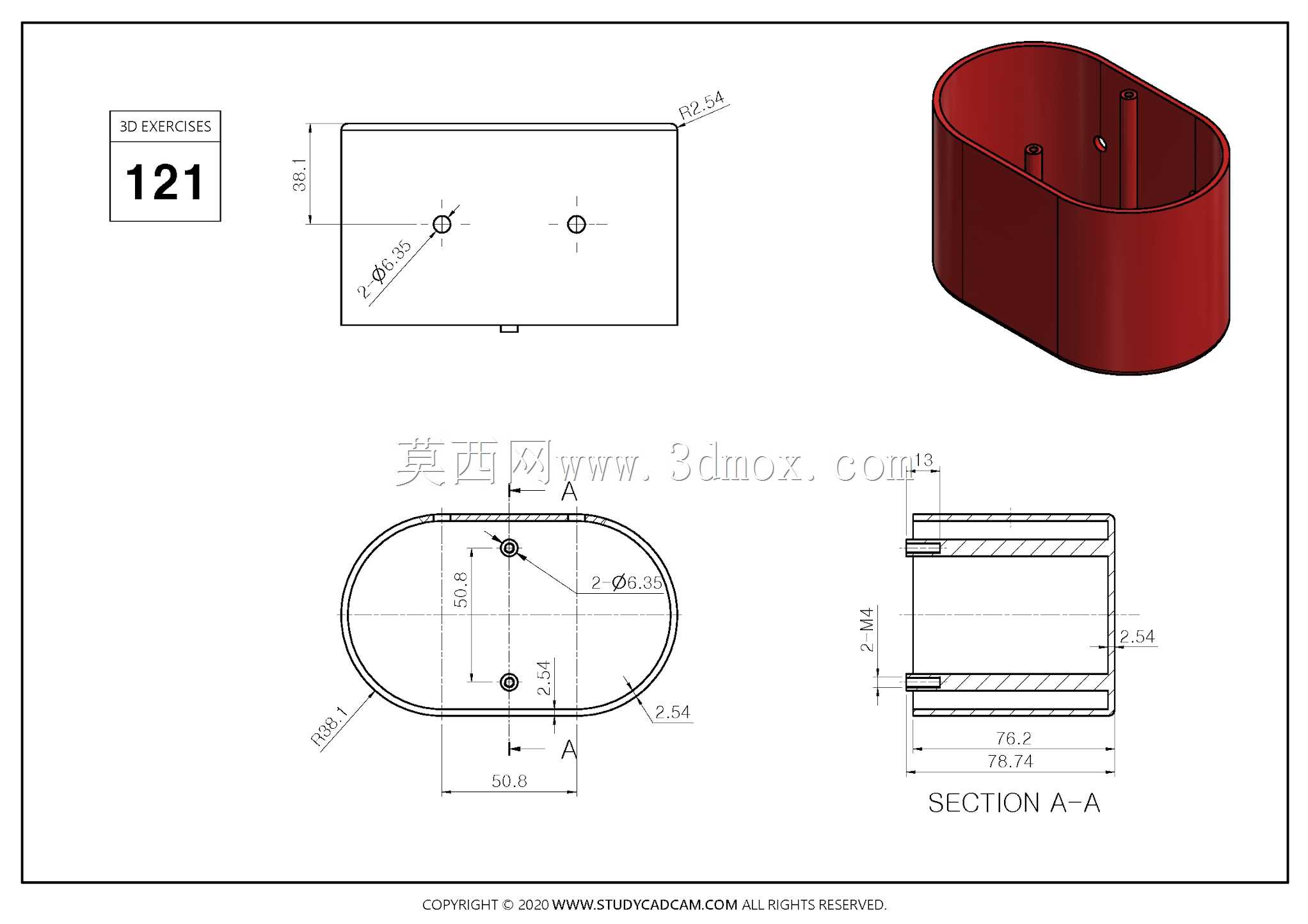

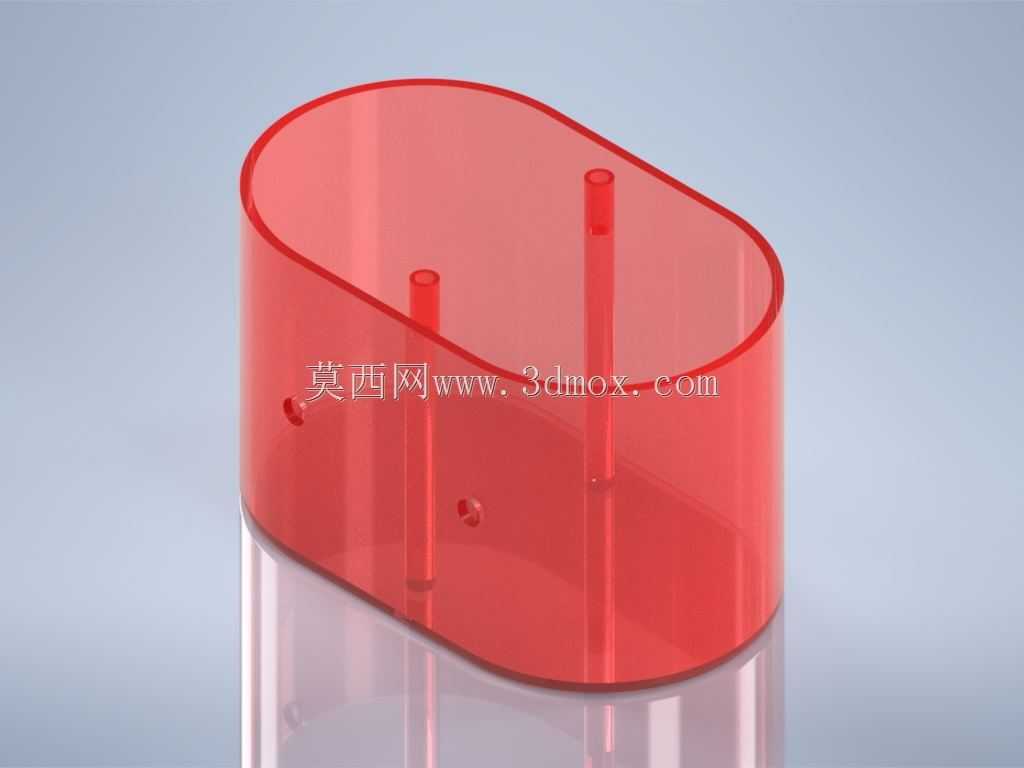

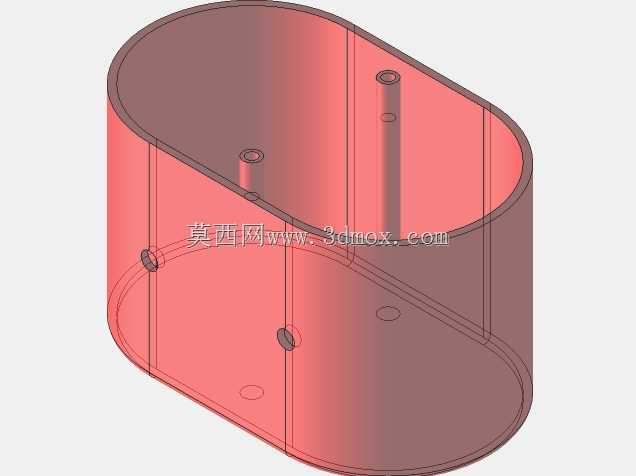

这款腰圆形透明储液壳体，是小型流体回路系统中的核心储容构件，主要应用在桌面级实验流体装置、小型喷墨供墨系统、便携冷却循环设备这类对液位可视性有明确要求的场景中，承担着储存工作介质、稳定回路压力、为内部管路提供安装定位载体的多重作用。从实际使用场景来看，这类壳体常被布置在设备的上部可视区域，方便操作人员随时观察内部介质的剩余量、浑浊度与气泡积存情况，无需额外加装液位传感器就能完成基础的介质状态判断，能有效降低小型设备的制造成本与结构复杂度。在功能特性设计上，壳体采用半透明的工程塑料材质，既保证了足够的结构强度耐受日常使用中的轻微磕碰与管路振动，又能实现清晰的内部状态观测；壳体侧壁预留的细小侧孔，是介质进出的流道接口，可直接插接适配管径的软管，无需额外加装接头就能完成管路连接，大幅简化了装配流程；腔体内部直立设置的两根不同高度的圆柱柱位，并非简单的加强结构，而是为内置的液位检测探针、导流管提供精准的安装定位，较高的柱位对应高液位限位探针安装位，较低的柱位对应低液位报警探针安装位，柱位内部做了盲孔设计，可直接压入探针固定，避免探针在介质流动过程中出现偏移晃动，保证液位检测的准确性。设计思路上，整体采用腰圆形的截面造型，一方面规避了矩形壳体直角位置容易出现的应力集中问题，在相同壁厚条件下能承受更高的内部静压，减少长期使用下的开裂风险；另一方面腰圆形的流线型内壁，能避免介质在角落积存残留，在更换介质或者清洗腔体时，能让残留液体顺着弧形内壁完全流出，减少介质交叉污染的可能。外形尺寸上，整体属于小型储液构件，高度与截面长径比例控制在1.2:1左右，既保证了足够的储液容积满足小型系统的介质循环需求，又不会占用过多的设备内部安装空间；安装边界方面，壳体底部做了平整的贴合面，可直接通过粘接或者卡扣固定在设备的安装基板上，侧壁的流道孔中心高度距离底部安装面预留了足够的管路弯折空间，不会出现软管弯折堵流的问题，内部柱位的顶部距离壳体上沿预留了密封件安装位，可适配配套的上盖完成腔体密封，避免介质在设备移动或者倾斜时出现渗漏。
