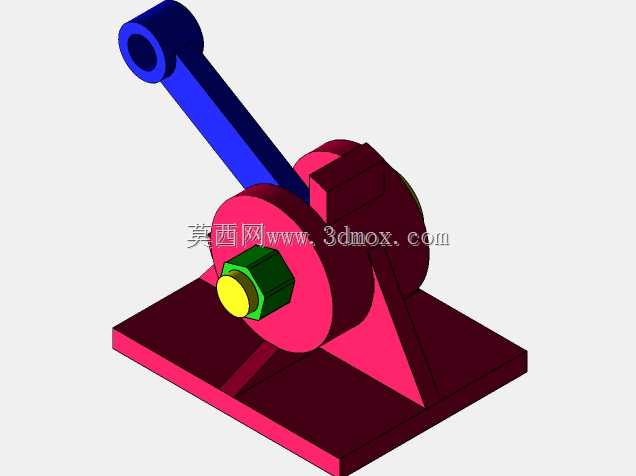

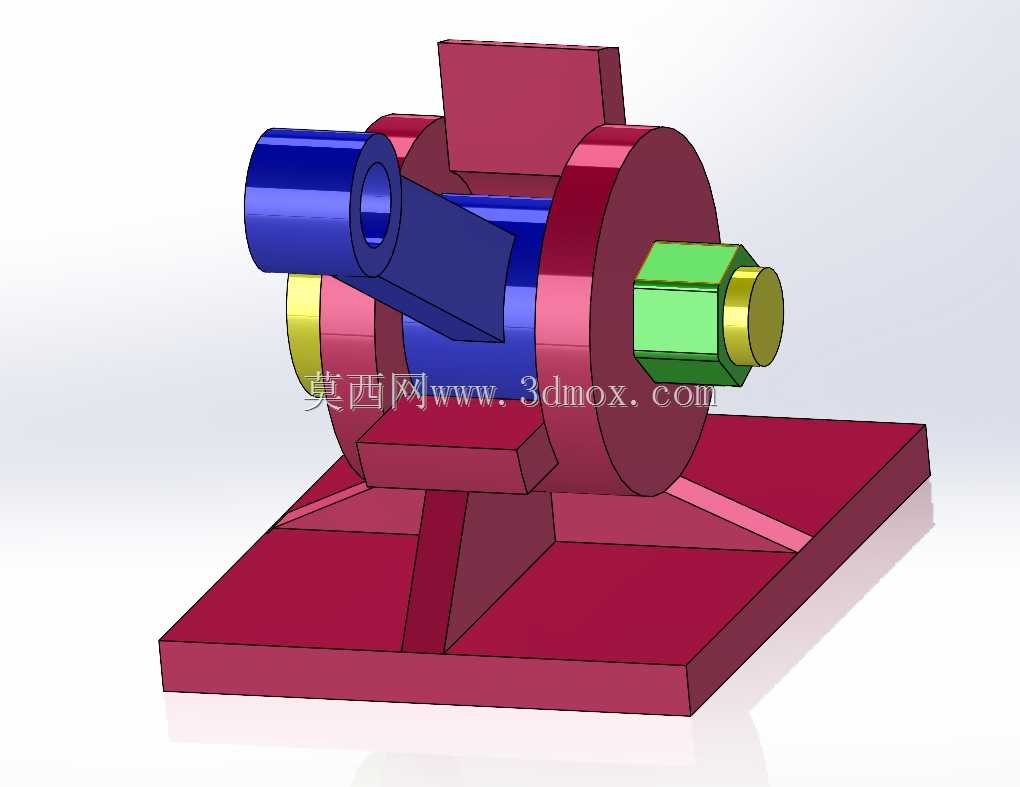

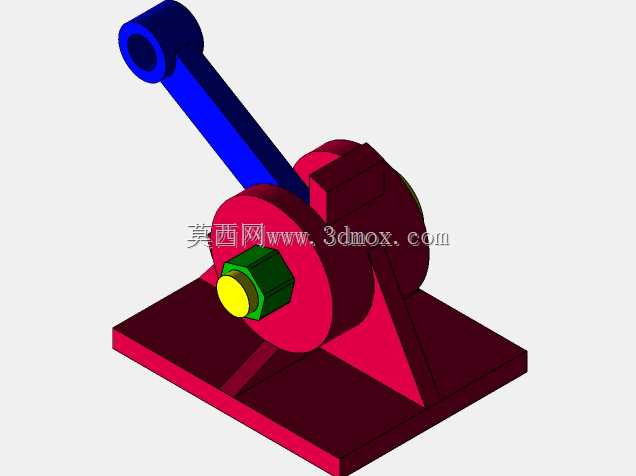

带安装基座的传动支撑摇臂结构

这款摇臂构件是工业传动系统中常见的力传递与运动换向部件，主要应用在各类需要往复摆动传动、行程换向的机械设备中，常见于轻工机械的进给机构、输送设备的拨料单元、通用机床的操作联动结构以及小型自动化设备的执行端传动链路里，承担着将旋转输入转化为指定角度摆动输出、或是将直线推力转化为铰接端往复动作的核心作用，能够在紧凑的安装空间内完成动力的转向传递，减少传动链路的冗余构件，提升整套机构的运行稳定性。

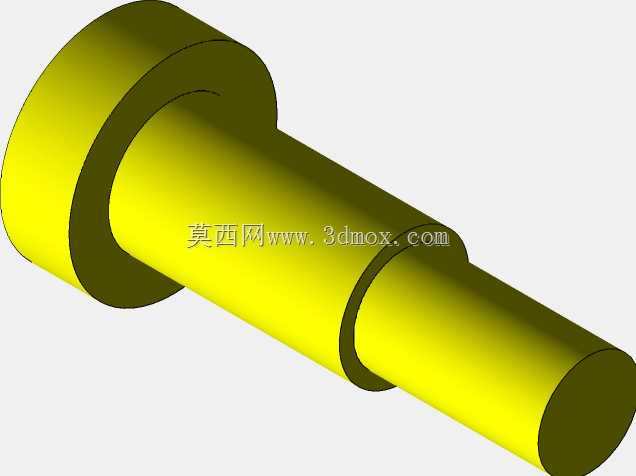

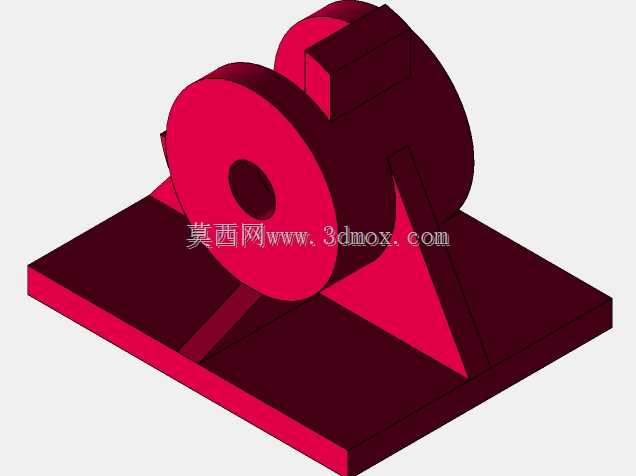

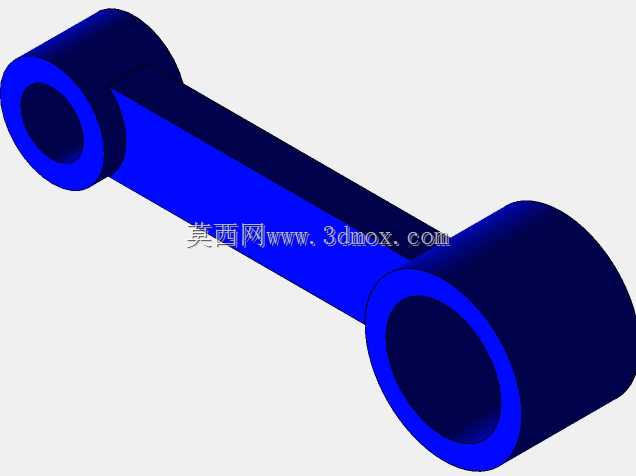

从功能特性来看，该摇臂采用一体式安装基座设计，底部为带加强筋的方形安装平板，安装面平整，可直接通过螺栓固定在设备的安装基准面上，基座与上部的摇臂铰接支撑部分采用一体化结构设计，避免了分体装配带来的同轴度误差，提升了整体的结构刚性，能够承受较大的径向载荷与往复冲击载荷。摇臂的主体铰接部位设置了贯通的轴孔，可与配套的铰接转轴配合，轴孔外侧设置了加厚的支撑凸缘，能够在转轴高速摆动时减少孔壁的磨损，延长构件的使用寿命。摇臂的动力输出端设置了带铰接孔的悬臂结构，可通过销轴与联动杆件连接，传递摆动力矩，构件的端部设置了锁紧限位结构，可在装配完成后对转轴的轴向位置进行固定，防止运行过程中转轴窜动脱落，保障传动过程的可靠性。

在设计思路上，这款摇臂优先考虑了安装便捷性与结构刚性的平衡，底部安装基座的加强筋采用三角支撑结构，在不额外增加整体重量的前提下，大幅提升了基座的抗弯折能力，避免长期受载后基座出现变形。铰接轴孔的尺寸与悬臂长度经过匹配设计，能够在指定的摆动角度范围内实现无干涉运动，各部位的壁厚经过载荷校核，在满足强度要求的前提下尽可能缩减冗余壁厚，降低构件的整体重量，减少摆动过程中的惯性损耗。构件的所有棱角处均设置了工艺倒角，既能够避免装配过程中锐边划伤操作人员，也能够消除应力集中点，提升构件的抗疲劳强度。

从安装边界来看，该摇臂的底部安装平板为规整矩形，安装孔位按照通用机械安装标准排布，可适配多数设备的安装基面尺寸，整体的回转半径经过严格控制，摆动过程中不会超出基座的安装投影范围，不需要额外预留过大的周边避让空间，能够适配紧凑布局的设备内部安装需求，铰接端的连接尺寸采用通用标准规格，可与市面上多数常规规格的联动杆件、销轴配件直接适配，不需要额外定制配套连接件，降低了整机的装配与维护成本。
