手提式二氧化碳灭火器结构展示三维设计

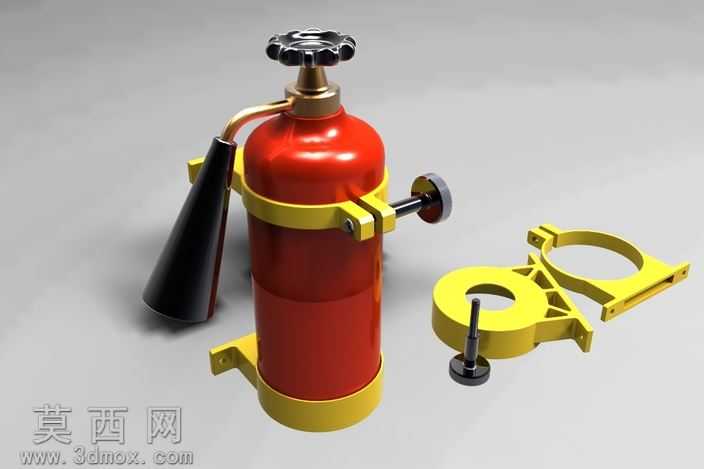

本作品为手提式二氧化碳灭火器的三维结构设计模型，采用SolidWorks完成全参数化建模，完整还原了该类消防器材的全部组成结构与装配关系。建模过程中首先对灭火器筒体进行主体构建，采用旋转凸台特征生成承压瓶身的基础曲面，通过抽壳命令设定符合压力容器规范的壁厚，保证筒体结构的合理性与仿真真实性。针对顶部的手轮式启闭阀结构，采用多特征组合建模，通过扫描特征构建手轮的轮辐结构，对阀杆、密封压帽等细小零件采用拉伸与切除特征精准还原其配合尺寸，确保阀门启闭结构的运动逻辑符合真实产品的机械原理。瓶身侧面的喷管固定支架与壁挂安装支架采用钣金特征建模，通过边线法兰、折弯、成型工具等命令还原金属支架的冲压成型结构，对支架上的安装孔、加强筋结构做了精细化处理，还原真实五金件的结构细节。喷管部分采用扫描与放样特征构建锥形喷筒的曲面形态，对喷管与阀体的连接接头做了螺纹结构的细节还原，保证装配关系的准确性。材质渲染阶段，为筒体赋予高光泽红色金属漆材质，调整反射参数模拟钢制压力容器的漆面质感，为支架部分赋予黄色喷塑金属材质，还原消防器材的标准配色规范，为手轮、阀杆等金属操作件赋予镀铬金属材质，模拟五金件的亮面金属质感，为黑色喷筒赋予哑光工程塑料材质，区分不同部件的材质差异。模型采用爆炸视图的呈现形式，将筒体、阀门、喷管、固定支架、锁紧旋钮等部件沿装配轴线方向拆解排布，清晰展示各零件的装配位置与配合关系，所有零件均保留完整的建模参数与特征树，可直接用于结构干涉检查、装配工艺模拟以及消防器材的科普演示场景，建模过程中严格遵循手提式灭火器的实际尺寸比例，各部件的连接结构、密封结构均参考真实产品的工程规范设计，确保模型的工程参考价值。
