带键槽安装孔的斜齿螺旋齿轮三维设计

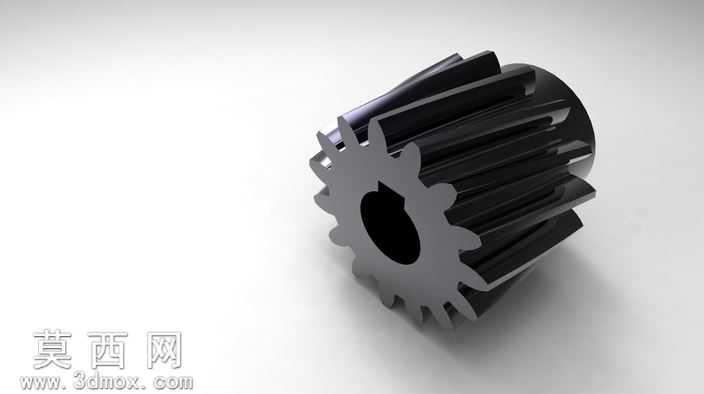

本螺旋齿轮采用三维参数化建模方式完成整体结构设计，建模过程中首先依据齿轮啮合传动的基础参数，确定齿轮的模数、齿数、螺旋角、压力角等核心设计指标，通过齿廓渐开线方程生成精准的端面齿形轮廓，再沿螺旋线方向进行扫掠切除，形成连续顺滑的螺旋轮齿结构，保证轮齿啮合过程中的接触连续性，降低传动过程中的冲击与噪音。模型中心设计有带键槽的安装通孔，用于与传动轴进行周向固定，传递旋转扭矩，键槽的尺寸与位置严格遵循机械传动安装的配合公差要求，确保装配后无松动、无偏载。建模过程中对轮齿的齿顶、齿根过渡区域进行了圆角优化处理，避免应力集中导致的轮齿断裂失效，提升零件的结构强度与使用寿命。模型完成基础实体建模后，对零件表面进行了材质与渲染设置，整体采用金属结构钢材质，赋予表面均匀的金属哑光质感，通过光影渲染突出轮齿的螺旋走向、齿面的曲面形态以及中心孔、键槽的结构细节，清晰展现零件的整体外观与内部安装结构。设计过程中充分考虑螺旋齿轮的实际应用场景，这类齿轮常用于平行轴或交错轴间的旋转运动与动力传递，相比直齿圆柱齿轮具备更高的重合度，传动更平稳、承载能力更强，建模时严格控制轮齿的螺旋升角与齿距精度，保证相邻轮齿的间距均匀一致，齿面曲面顺滑无畸变，能够直接用于后续的装配干涉检查、运动仿真模拟以及工程图纸的导出，也可作为机械传动方案设计中的标准传动件调用，适配各类减速装置、传动箱、动力传输机构的设计需求，模型的结构细节完整，无多余几何特征，无破面、错面等建模缺陷，能够满足三维装配、渲染展示、结构分析等多场景的使用要求。
