发动机连杆组件三维结构设计

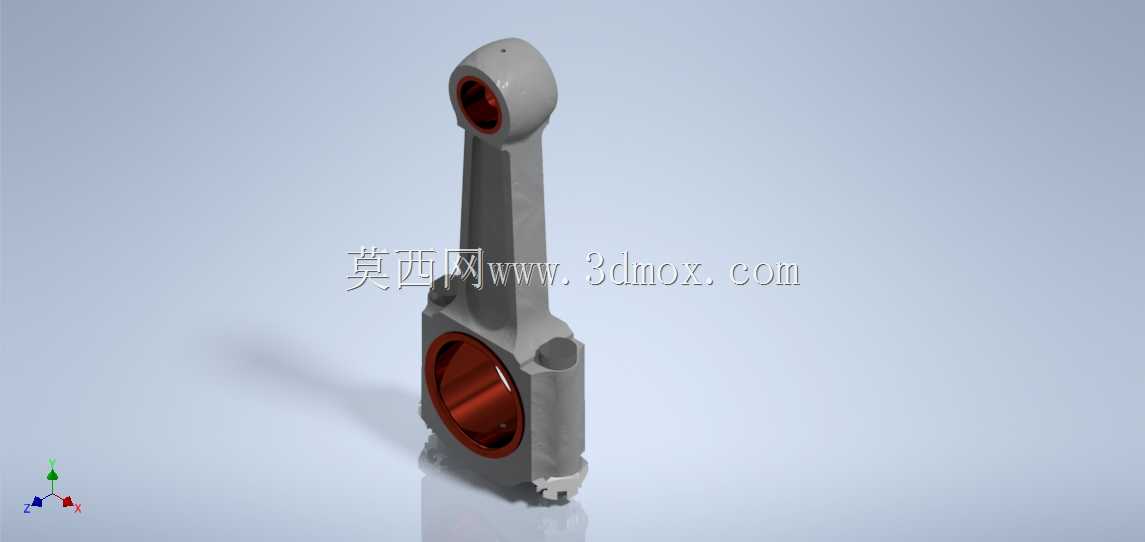

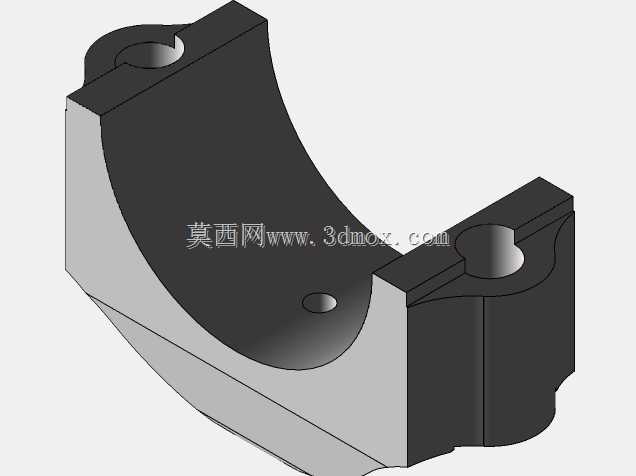

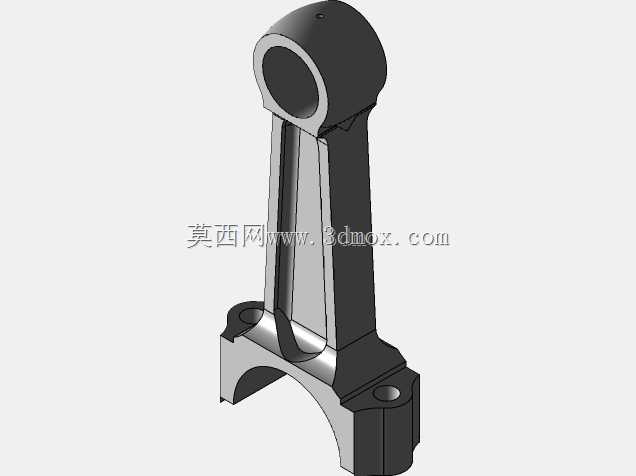

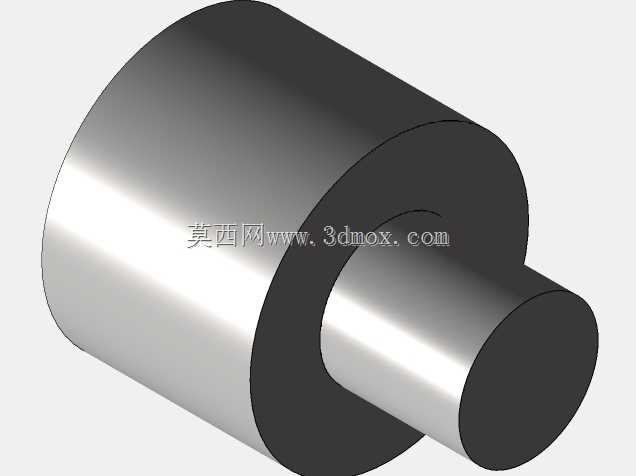

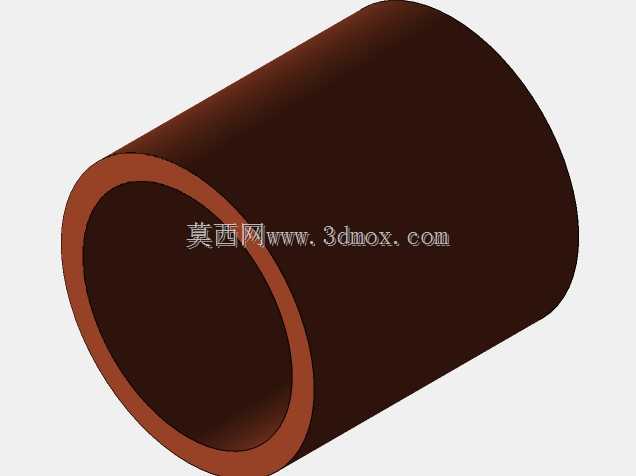

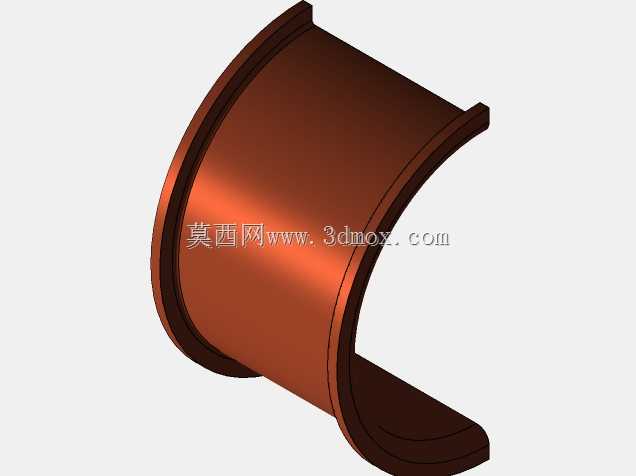

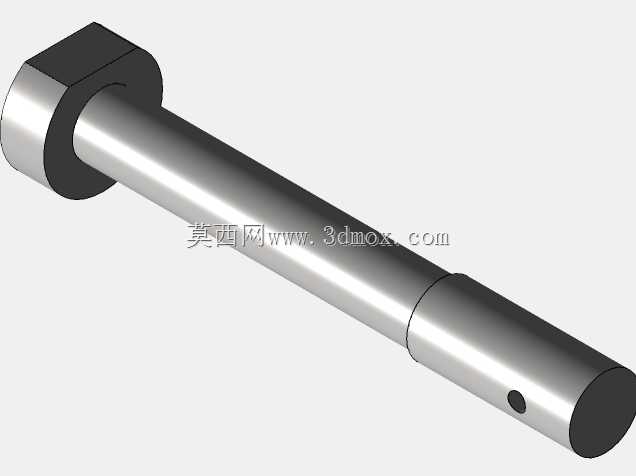

该构件是内燃机曲柄连杆机构的核心组成部件，主要应用于往复式活塞发动机的动力传输场景，承担着将活塞承受的燃气爆发压力传递给曲轴，将活塞的往复直线运动转换为曲轴旋转运动的核心功能，是发动机动力输出路径上不可或缺的受力构件。在实际发动机运行工况中，该部件需要同时承受周期性变化的气体压力、活塞往复运动产生的惯性力，以及这些力形成的弯矩、扭矩载荷，因此其结构设计直接决定了发动机的运行可靠性、动力传递效率与服役寿命。从结构设计思路来看，该连杆采用了分体式大端设计，大端孔用于与曲轴的连杆轴颈配合安装，小端孔通过活塞销与活塞组件连接，杆身采用变截面工字形结构，在保证整体结构强度与刚度的前提下，尽可能降低构件自身重量，减小往复运动产生的惯性载荷，适配发动机高转速运行的工况需求。大小端的孔位内部设计有轴瓦安装位，红色衬层区域为轴瓦配合面，能够在工作过程中降低摩擦系数，承受交变载荷冲击，同时便于后期维护更换磨损部件，大端的分体结合面采用精准定位结构，保证装配后孔位的圆度与同轴度，避免运行过程中出现连接松动、孔位变形的问题。从安装边界来看，小端孔尺寸适配对应排量发动机的活塞销直径，大端孔尺寸匹配曲轴连杆轴颈的设计尺寸，杆身长度严格对应发动机的曲柄半径与活塞行程参数，安装时需要保证大端结合面的连接螺栓达到规定预紧力矩，确保连杆在高速往复运动中不会出现结构失效。整体外形轮廓经过优化，避免与发动机缸体、曲轴平衡块等周边构件在运行行程中发生运动干涉，杆身过渡位置采用圆弧过渡设计，有效降低应力集中系数，提升构件的抗疲劳性能，能够在高温、高载荷、高频交变的发动机舱工况下长期稳定工作，为发动机的动力平稳传输提供可靠的结构支撑。
