K40激光设备钢轨传动改进结构

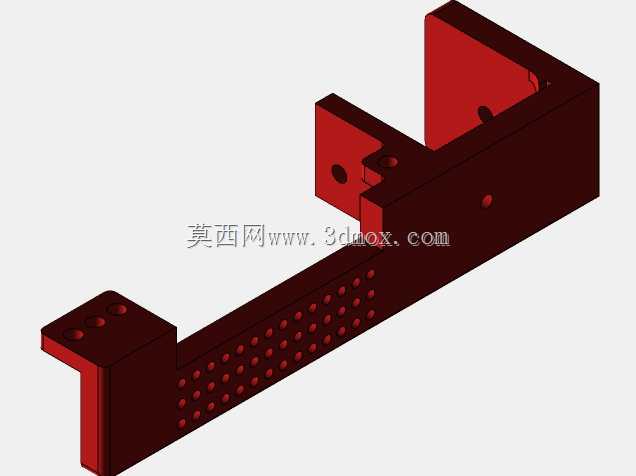

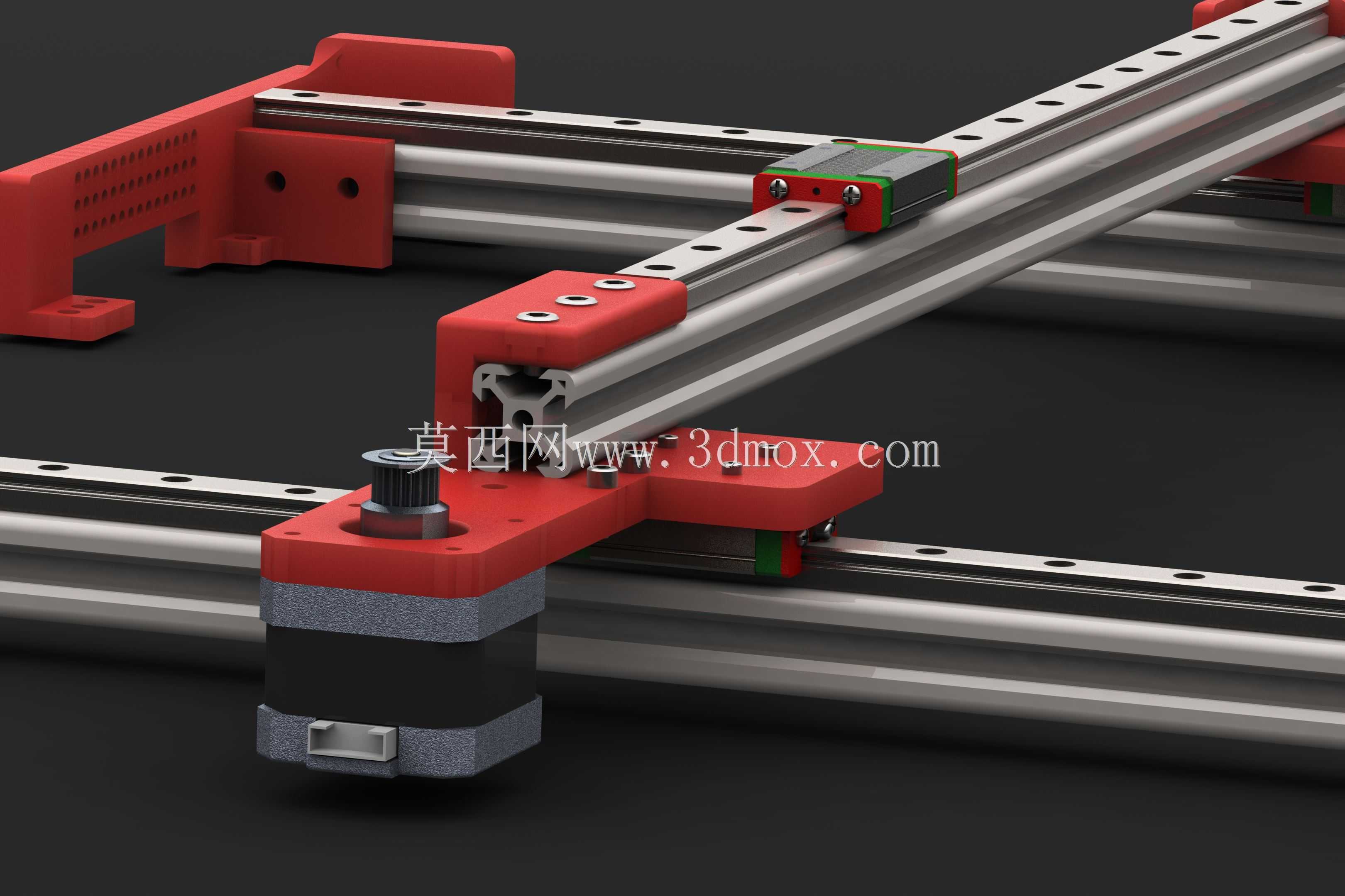

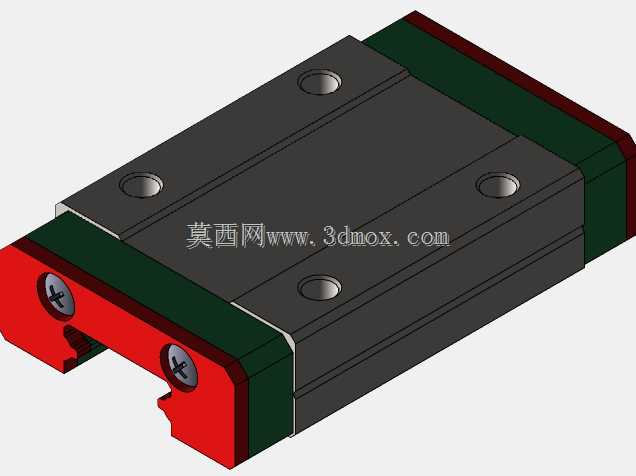

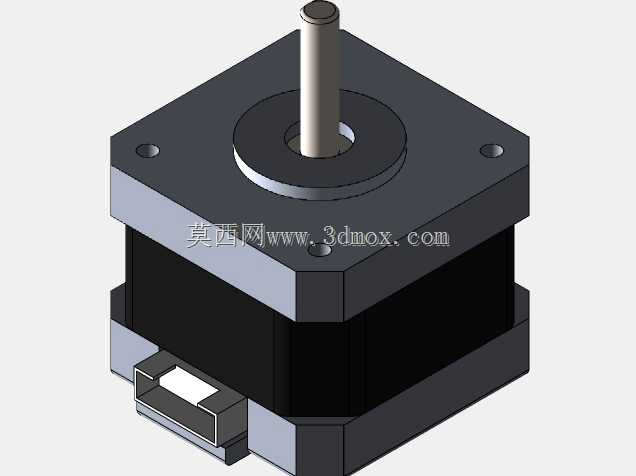

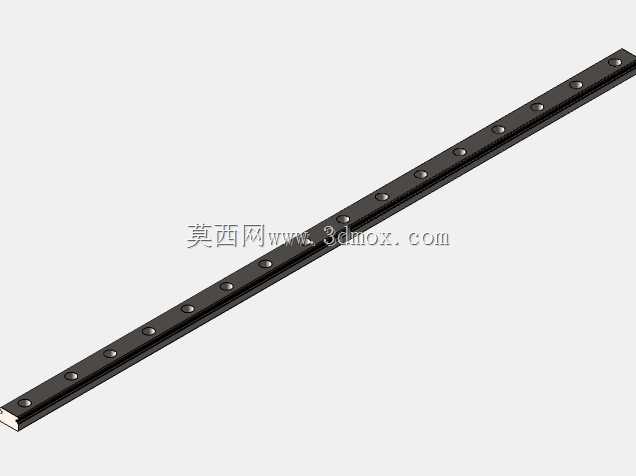

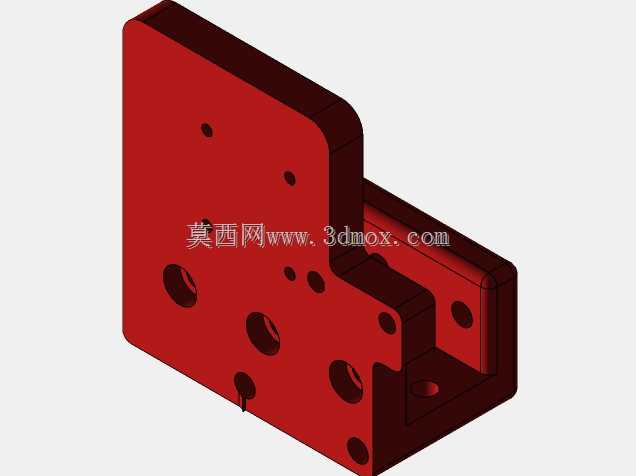

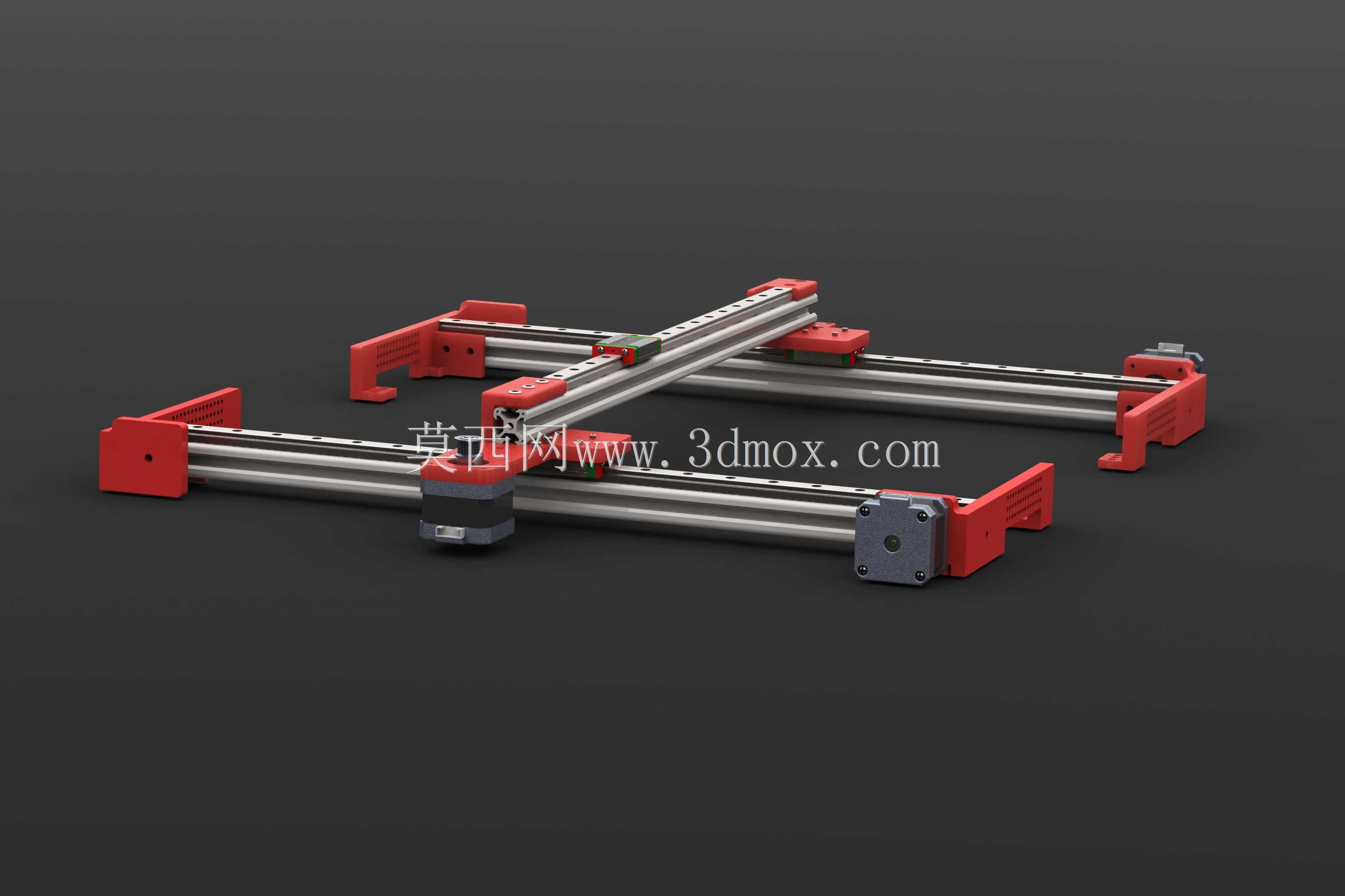

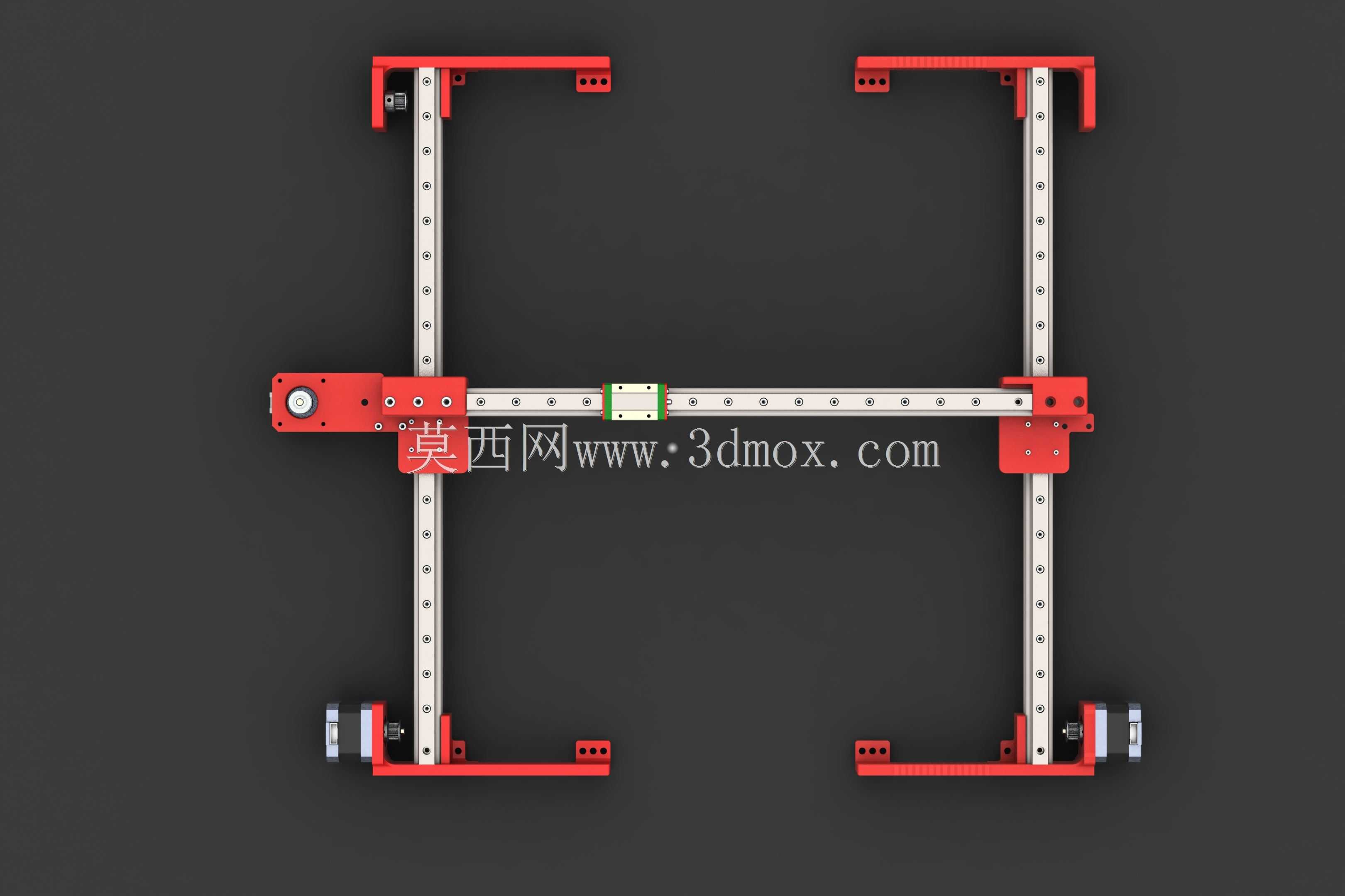

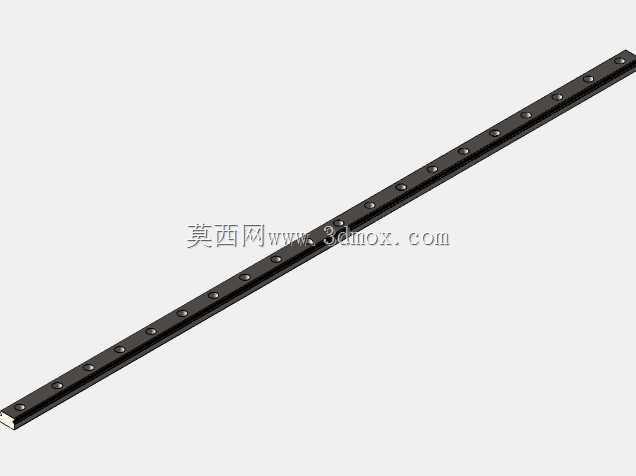

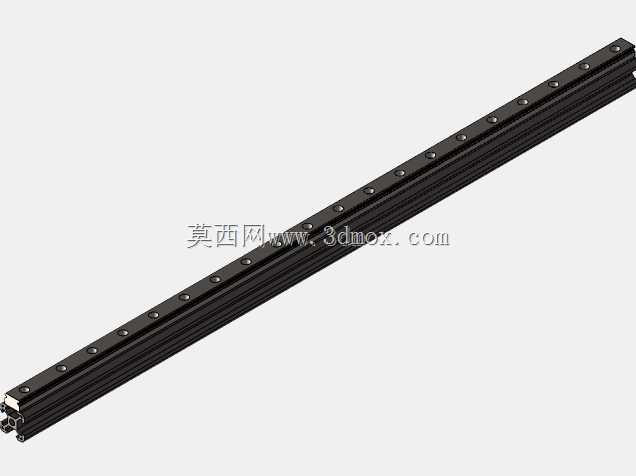

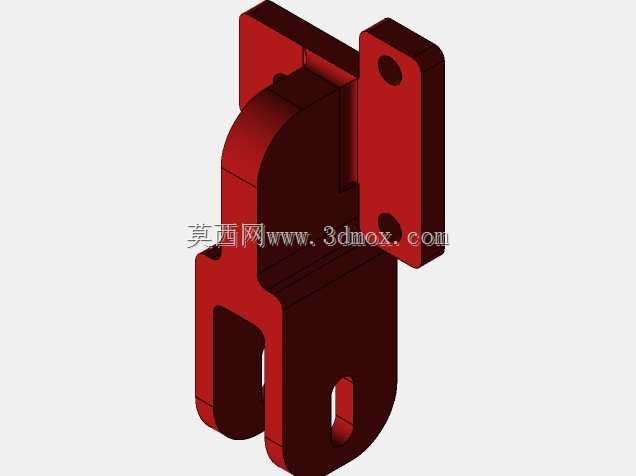

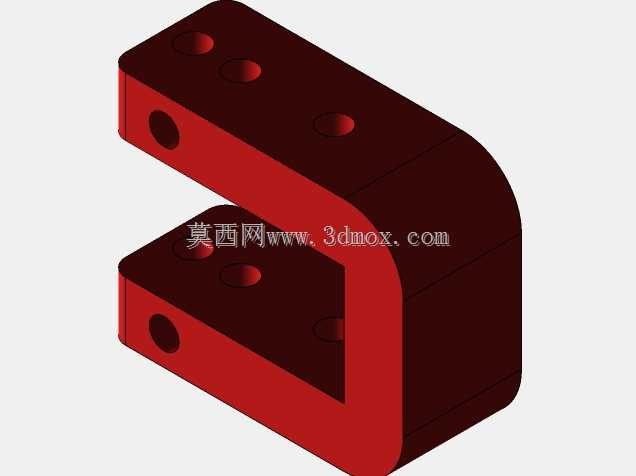

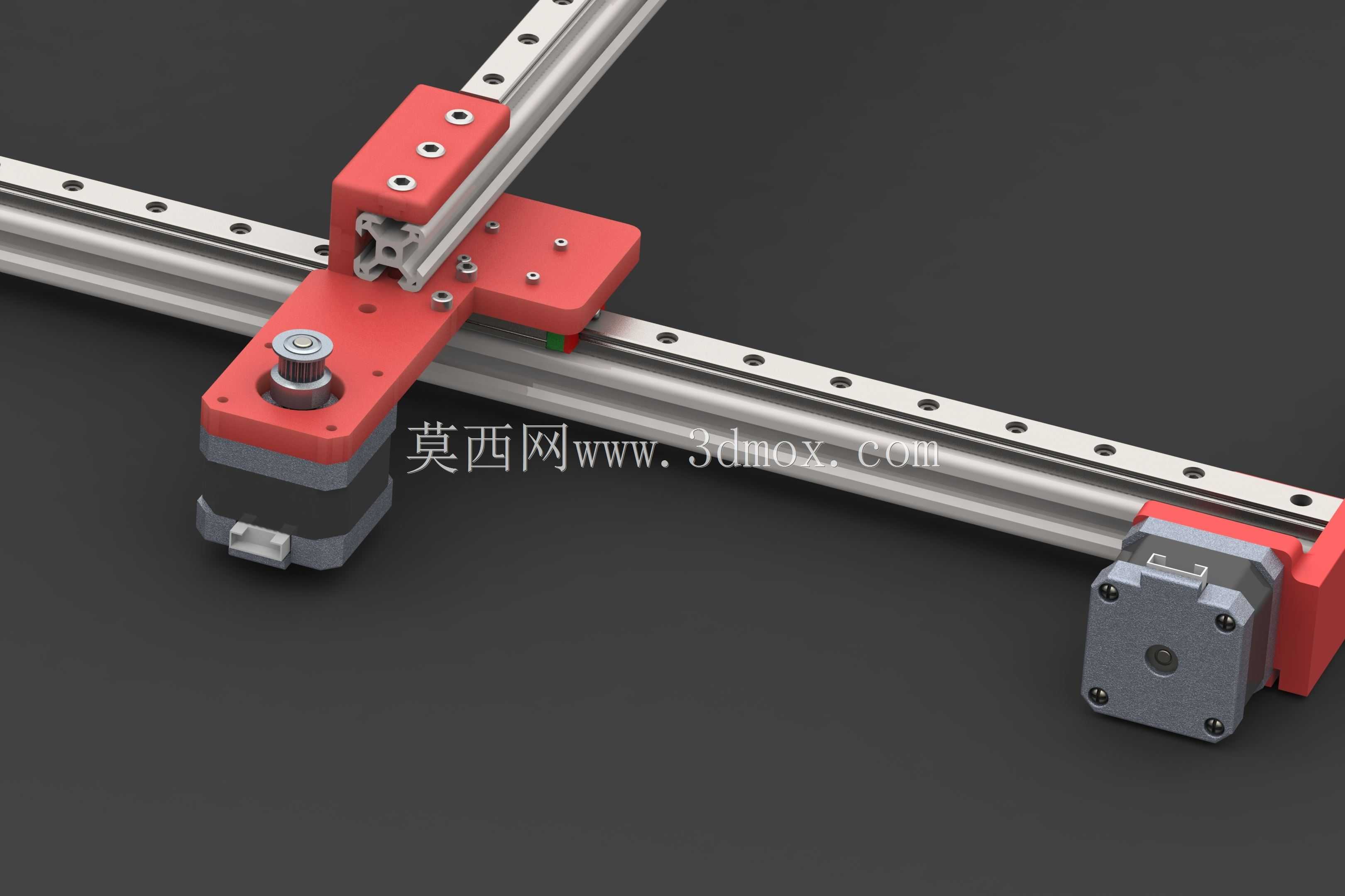

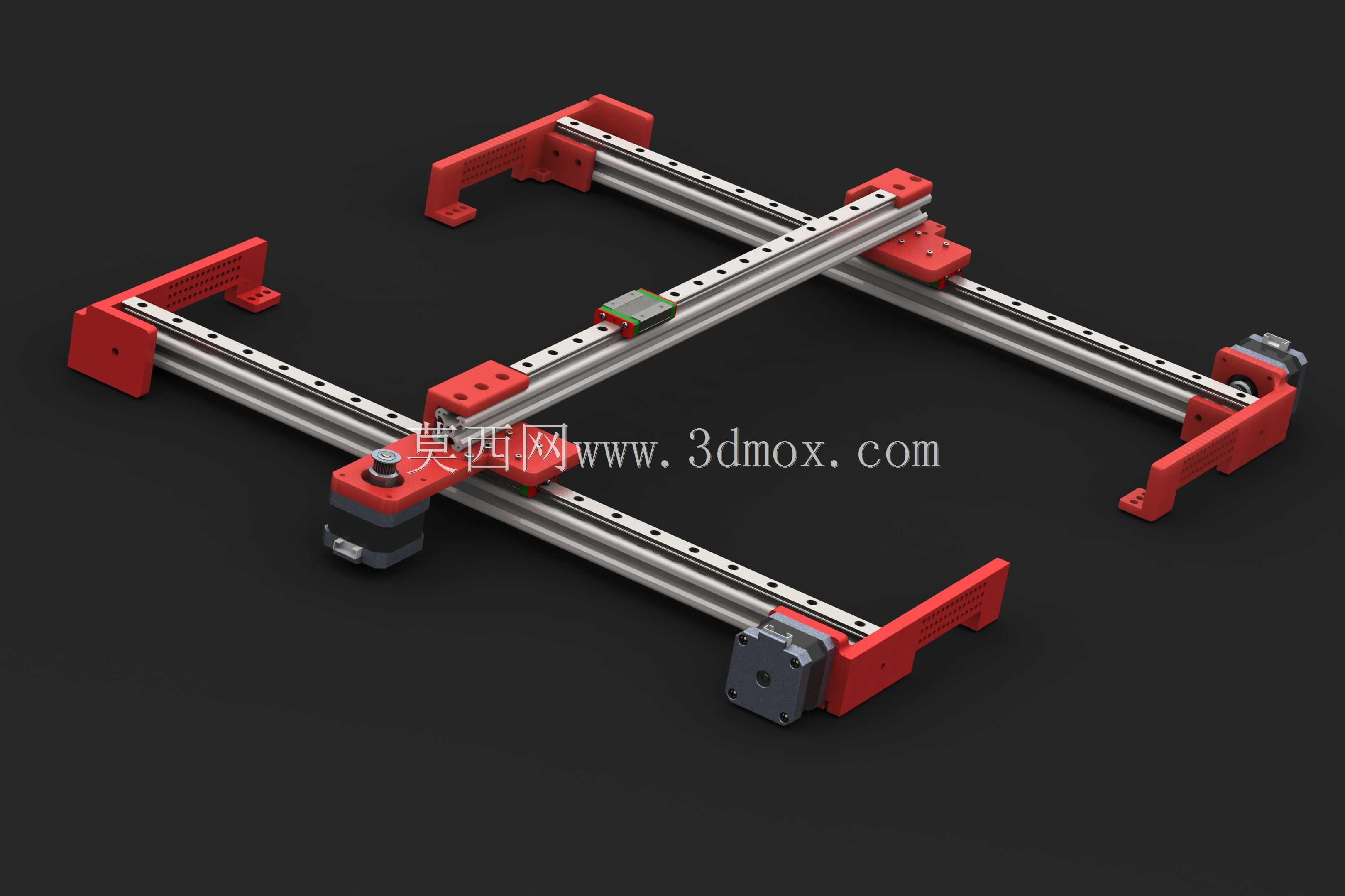

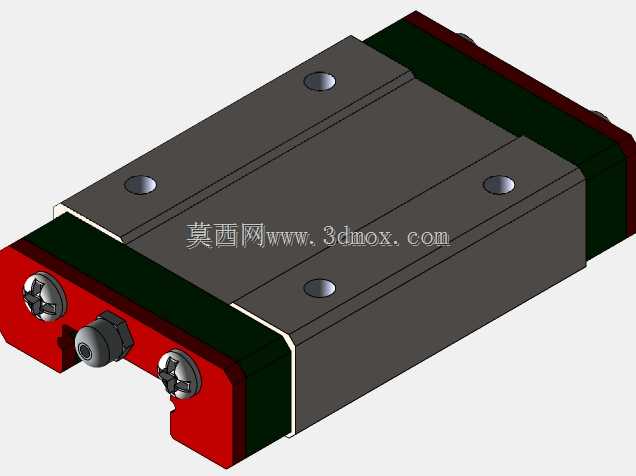

这套改进结构主要面向桌面级CO2激光加工设备的运动系统升级场景，适配常见的K40规格小型激光加工设备，这类设备广泛应用于小型广告标识制作、工艺礼品加工、薄型非金属材料裁切、创客教育实训等场景，日常可完成亚克力、薄木板、皮革、纸张等材料的切割与表面雕刻作业。原有K40设备的运动系统多采用普通光轴配合塑料滑轮的结构，长期使用后容易出现磨损间隙、运动卡顿、定位偏移的问题，直接影响加工精度与成品良率，这套钢轨改进结构正是针对这类痛点完成的优化设计。整套结构采用线性钢轨作为X、Y轴的运动导向载体，搭配标准线性滑块替代原有滑轮结构，大幅提升了运动过程的平顺性与负载刚性，运动过程中无明显旷量，可有效降低高速运动时的抖动问题，让激光头的行走轨迹更贴合预设路径，提升细线条雕刻、高精度裁切的成品质量。设计过程中充分考虑了原有设备的安装兼容性，所有安装固定座采用模块化设计，可直接适配原有K40设备的铝型材框架安装孔位，无需对原有设备的机身进行大规模打孔、切割改造，普通使用者即可完成升级替换。结构的安装边界完全匹配常规K40设备的内部腔体尺寸，X轴行程覆盖原有设备的最大加工幅面，不会因为结构升级压缩有效加工区域，Y轴双侧采用同步驱动的布局设计，配合钢轨的高刚性导向特性，可避免长行程运动时的横梁偏摆问题。固定座部分采用加强筋结构设计，在保证安装强度的前提下尽可能降低自身重量，减少运动负载对驱动电机的额外负担，同时预留了同步带张紧调节的安装位，日常维护时可快速调整传动带松紧度，无需拆解整体结构。整套运动结构可兼容原有设备的激光头安装位、驱动电机安装位置与传动同步带规格，升级后可有效提升设备的长期运行稳定性，降低日常维护的频率，延长设备的高精度使用寿命，适合小型加工门店、个人创客工作室、院校实训实验室等场景的老旧K40激光设备升级使用。
