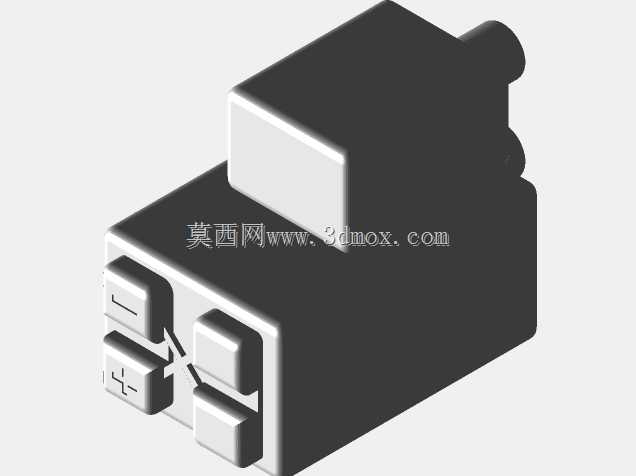

平衡电枢EM驱动结构三维数模

该平衡电枢EM驱动结构，主要应用于精密电控执行、小型电磁驱动类终端场景，常见于精密工控传感配套、小型机电执行单元、精密音频换能驱动等对驱动精度、响应速度有较高要求的领域，作为核心电磁驱动执行部件，承担电能到机械往复动作的转换功能，可在低功耗工况下实现稳定的高频往复动作输出，适配对动作位移精度、响应延迟有严苛要求的装配场景。从功能特性来看，该驱动结构采用平衡式电枢布局，相比传统单侧悬臂电枢结构，可有效抵消电枢动作过程中的偏置力矩，降低动作过程中的侧向摩擦损耗，提升长期运行的稳定性与使用寿命，同时平衡式结构可有效降低驱动过程中的磁漏，提升电磁转换效率，在同等输入功率下可获得更高的动作输出力，适配低电压驱动的便携类、小型化机电设备需求。在设计思路层面，该结构严格遵循对应厂商的制造规范进行参数匹配，整体公差控制在0.01mm级别，充分考虑了量产装配的工艺可行性，各部件的衔接处预留了合理的装配公差带，既保证电枢动作过程中的活动间隙，避免出现卡滞、摩擦异响等问题，又控制了磁隙宽度，保障电磁转换效率处于最优区间；外壳采用叠层式方块布局，上层为电磁绕组容纳腔，下层为电枢与输出接口区域，前端设置标准化的接线与安装定位结构，可直接适配对应规格的配套基座，无需额外定制转接结构。从外形尺寸与安装边界来看，整体为紧凑方块式结构，主体无外凸的异形结构，安装面平整，接线端位于结构侧方，输出端位于结构端部，安装时仅需预留对应方块体积的装配空间即可，侧向接线的布局可有效压缩轴向安装尺寸，适配内部空间局促的小型机电设备装配需求；各安装定位点的位置经过匹配校验，可直接与对应规格的固定基座对位安装，安装孔位、接线点位均符合通用配套标准，无需额外进行结构改型即可完成装配，可大幅缩短下游设备的开发与装配周期。
