暖气片采暖散热片结构三维设计

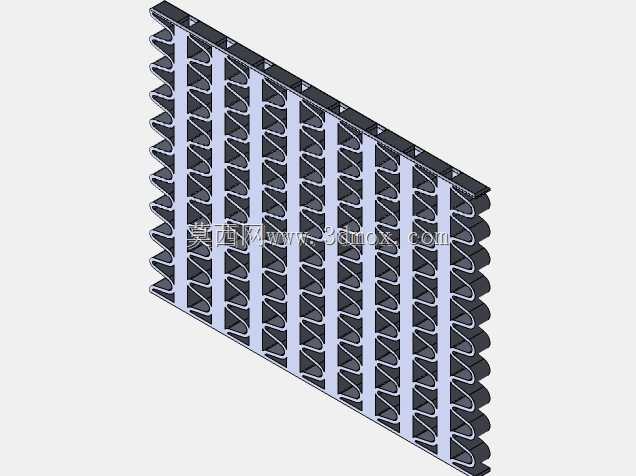

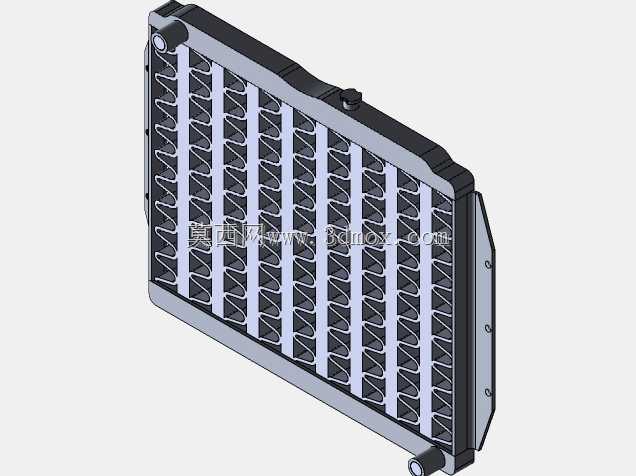

该结构为水暖采暖系统中的核心散热终端部件，主要应用于民用住宅、商业办公场所、工业配套辅助采暖区域的室内供暖场景，承担将热媒携带的热量传导至室内空气、调节提升室内环境温度的实际作用，是集中供暖系统、分户独立水暖系统中不可或缺的终端换热组件。产品在功能设计上采用多列并行的流道排布结构，热媒从顶部进水腔均匀分配进入每一列竖向流道，在流道内完成热量释放后从底部回水腔汇流排出，每列流道外侧设置连续弯折的散热翅片结构，大幅拓展与室内空气的接触换热面积，同时翅片的弯折角度经过优化，能够引导冷热空气形成自然对流循环，无需额外配置风机即可实现热量的快速扩散，有效提升整体换热效率。设计过程中优先考量了换热效率与流阻的平衡，竖向流道采用等截面通腔设计，既保证热媒在流道内的流速均匀，避免局部滞流导致的散热不均问题，又控制热媒流动的阻力损失在合理区间，降低供暖循环泵的工作负载；外侧散热翅片与流道主体采用一体化成型的结构思路，消除接触热阻，进一步强化热量从流道壁面向翅片的传导效率，同时整体结构采用对称式排布，在保证散热面积充足的前提下，控制整体厚度处于较薄的区间，减少对室内安装空间的占用。外形尺寸上，整体为规整的矩形板式结构，长度方向可根据采暖功率需求灵活调整列数适配不同空间，厚度方向控制在较薄尺寸，安装时背部预留少量间隙即可贴墙固定，上下两端预留标准的管路对接接口，能够直接匹配常规水暖系统的管路通径，无需额外定制转接头件；安装边界方面，整体结构的承重受力点分布在上下两端的连接边框上，安装时仅需固定上下两个点位即可保证结构稳定，适配墙面挂装、落地支架安装等多种安装方式，同时外表面无尖锐凸起结构，安装使用过程中不会造成磕碰损伤，兼顾使用安全性与安装便捷性。
