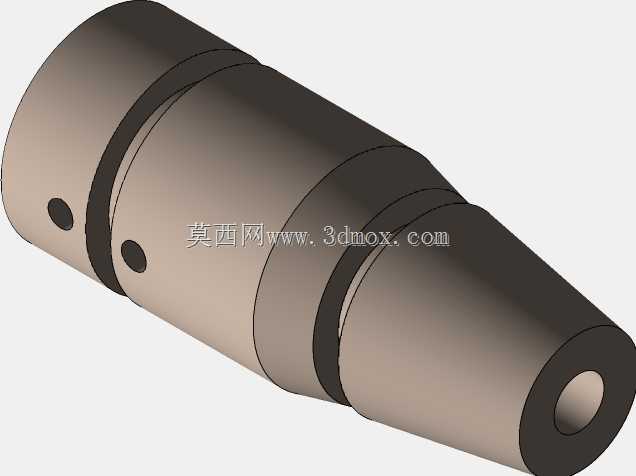

锥段式多环槽径向孔空心轴类零件

该零件属于机械传动与流体输送系统中常用的轴类连接件，主要应用于中小型机床主轴配套夹具、气动工具动力输出端、高压流体管路旋转接头以及精密检测设备的旋转导向机构中，承担扭矩传递、介质导流、部件同轴定位的多重作用，在需要兼顾旋转传动与中心通流的工况下能够替代传统实心轴搭配外接导流管路的冗余结构，有效缩减设备整体安装空间。从实际用途来看，该零件一端为等直径圆柱段，用于插入配套的轴承座或驱动套内部，通过侧壁开设的两个径向通孔穿入定位销或紧定螺钉，实现与驱动部件的周向固定，保证旋转过程中扭矩传递无打滑、无相对窜动；零件中段设置多道环形凹槽，既可以用于安装密封圈阻隔外部粉尘、切削液进入配合面，也可以作为卡簧安装槽实现零件的轴向位置限位，避免工作过程中受轴向力作用发生位移；零件另一端为渐进收缩的锥面结构，锥面末端保留中心通孔，既可以用于安装夹头、导套等末端执行件，依靠锥面的自锁特性保证末端装配件的同轴度，也可以作为压缩空气、切削液、润滑脂的输送通道，让介质从中心通孔直达末端工作区域，无需额外铺设外接管路。从设计思路来看，该零件采用同轴回转体结构，所有外圆面、锥面、内孔均保持同一旋转轴线，从根源上降低高速旋转时的动不平衡量，减少设备运行过程中的振动与噪音；多道环槽的槽宽、槽深均按照标准密封件、卡簧的尺寸规格设计，无需定制非标配件即可完成装配，降低后期维护更换成本；径向孔的位置避开应力集中的轴肩区域，孔口做倒角处理避免装配时刮伤配合件表面，同时减少孔位处的应力集中系数，提升零件的抗疲劳强度。从外形尺寸与安装边界来看，零件整体为细长回转结构，最大外圆直径位于中段圆柱区域，锥段最小直径位于末端出口处，整体长度适配常规标准轴承座的安装深度，安装时仅需保证圆柱段与配合孔的间隙配合公差，锥面与末端装配件的贴合率达到设计要求即可，无需额外调整安装位置，径向孔的位置与驱动套上的定位孔位完全对应，装配时无需额外打孔加工，能够直接完成快速组装，适配多数常规工业场景的安装空间要求，不会与周边相邻部件发生运动干涉。
