铠装式接触温度检测传感器结构设计

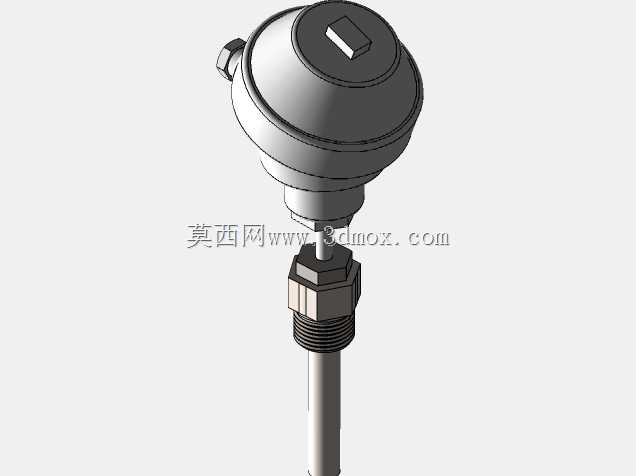

这款接触式温度测量装置，是工业现场温度参数采集的核心传感部件，广泛适配化工反应釜、工业管道、暖通换热系统、动力设备机组、热处理加工工位等需要持续获取介质或工件温度的场景，能够将被测点位的温度信号转化为可被控制系统识别的标准信号，为生产过程的温度闭环控制、设备过热保护、工艺参数合规校验提供可靠的数据支撑，是工业自动化测控体系里不可或缺的基础感知部件。从功能特性来看，该装置采用接触式测温原理，检测端直接与被测介质或固体表面接触，测温响应速度快，数据稳定性强，能够适配常压、带一定压力的密闭安装场景，顶部的接线腔体采用密封式结构设计，可阻挡现场粉尘、水汽侵入内部接线端子，适配多数工业现场的复杂工况，下部的探杆采用刚性金属材质，具备一定的抗弯折、抗腐蚀能力，可根据实际安装深度需求调整探杆插入长度，适配不同壁厚的管道、不同深度的容器测温需求。在设计思路上，整体采用模块化拆分结构，从上至下分为接线防护腔体、安装固定组件、测温探杆三个核心部分：顶部的防护腔体做了圆弧过渡的外形设计，既提升了结构强度，也避免了尖锐棱角带来的安装磕碰风险，侧面预留的接线接口可适配工业标准的线缆格兰头，方便现场布线时的线缆固定与密封；中间的安装固定组件采用标准外螺纹连接结构，搭配锁紧螺母可实现装置在设备安装孔位上的快速固定，同时可通过调整螺纹旋入深度控制探杆的插入位置，保证测温端处于被测介质的有效流道区域，避免因安装位置偏差导致的测温数据失真；下部的探杆采用细长杆状结构，在保证结构强度的前提下尽可能缩小直径，减少探杆本身对被测介质流场、工件温度场的干扰，提升测温结果的准确性。从安装边界来看，该装置的核心安装尺寸集中在中部的螺纹连接段，适配工业现场常用的温度传感器安装预留孔位，安装时仅需在设备外壁开设对应规格的螺纹孔，将探杆插入至预设深度后锁紧固定螺母即可完成机械安装，顶部接线腔的整体直径控制在合理范围，不会占用过多的设备外部安装空间，即使是排布密集的管道组、紧凑布局的机组工位也能顺利安装，探杆的长度可根据实际测温深度灵活选配，既可以适配浅表层的管壁温度检测，也可以满足深容器内部的介质温度采集需求，安装完成后无需额外的辅助固定结构，日常维护时仅需拆开顶部腔体即可完成接线检查、元件更换等操作，大幅降低现场运维的工作量。
