NDIR二氧化碳检测传感器MH-Z19C结构设计

这款NDIR二氧化碳检测元件，主要面向室内空气质量监测、新风系统联动控制、工业环境气体浓度巡检、农业大棚气体调控等场景设计，可精准捕捉环境中二氧化碳浓度变化，为设备调控、环境安全预警提供可靠的数据支撑。在民用场景中，它可嵌入家用空气净化器、新风机、壁挂式空气质量检测仪，实时反馈室内二氧化碳浓度，联动设备自动调节新风量，避免密闭空间内二氧化碳浓度过高引发的困倦、注意力下降问题；在工业场景中，它可安装在车间、仓储空间、地下密闭作业区域，持续监测二氧化碳浓度，当浓度超出安全阈值时触发预警，保障作业人员的呼吸安全；在农业场景中，它可部署在种植大棚、食用菌培育房内，配合通风、补气设备调控棚内二氧化碳浓度，提升作物光合效率，助力增产提质。

产品采用非色散红外检测原理，相比传统电化学二氧化碳检测元件，具备更长的使用寿命、更优的抗交叉气体干扰能力，检测区间覆盖常规场景所需的浓度范围，同时支持串口与脉宽调制两种信号输出方式，可适配不同主控板的接入需求，无需额外增设复杂的信号转换电路，降低整机开发的适配难度。

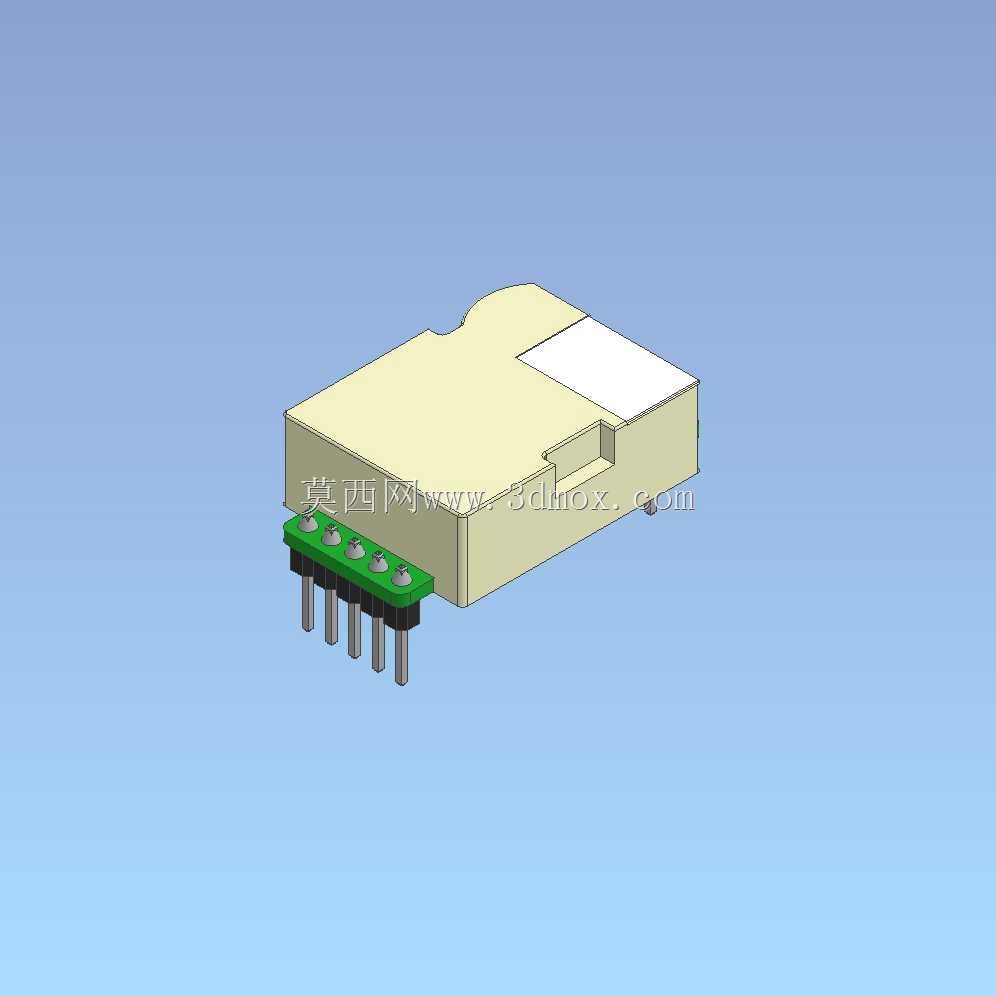

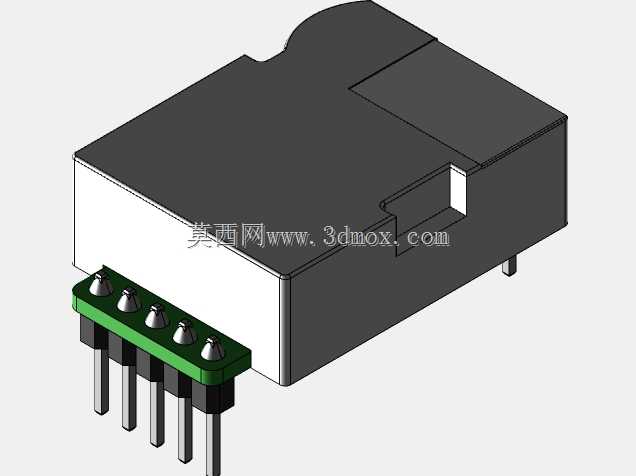

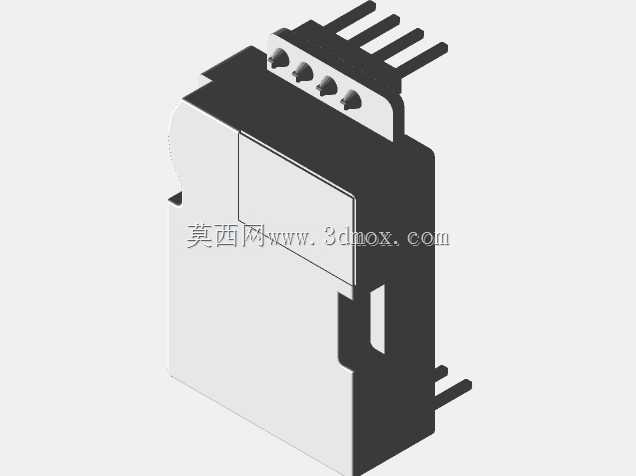

在结构设计层面，这款传感器采用模块化紧凑布局，将光学气室、信号处理电路板、接插引脚整合为一体化壳体，壳体上部设置光学腔体防护结构，避免外界粉尘、杂散光直接进入检测光路影响检测精度，下部采用标准直插排针设计，排针间距符合通用电路板接插件规范，可直接焊接在主控电路板上，也可通过配套接插件实现插拔式安装，方便后期维护更换。设计过程中充分考虑安装边界约束，整体外形方正扁平，壳体侧面预留定位卡扣结构，既可以通过排针焊接固定，也可借助卡扣卡在设备壳体的预留卡槽内，适配不同设备的内部安装空间；气室部分设置扩散式进气通道，无需额外搭配气泵即可让环境气体自然扩散进入检测腔体，降低整机运行功耗与工作噪音，同时进气通道做了防尘挡筋设计，可阻挡大颗粒粉尘进入气室内部，延长传感器的维护周期与使用寿命。接插引脚采用对称排布设计，可避免安装时插反损坏元件，引脚长度适配常规电路板焊接厚度，焊接后元件与电路板之间预留合理间隙，既保证焊接牢固度，也避免元件底部与电路板上的其他元器件产生干涉。
