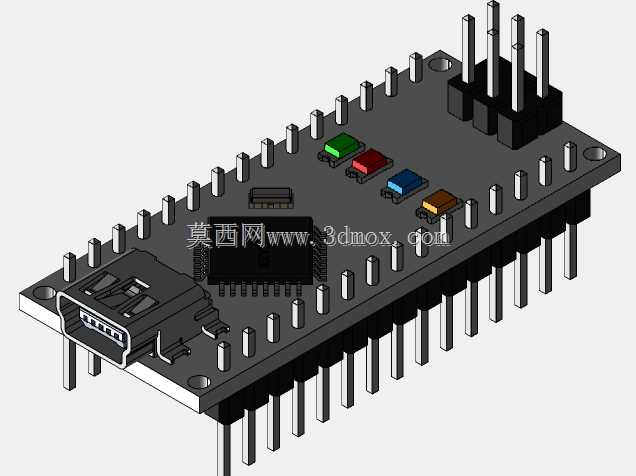

Arduino nano开源开发控制板结构设计

这款Arduino nano控制板是面向嵌入式开发、小型智能设备搭建场景设计的核心控制载体，广泛适用于创客原型验证、小型物联网终端制作、学生电子设计竞赛、工业小型传感节点搭建等场景，能够为各类小型电子装置提供稳定的逻辑运算与外设控制能力，是开源硬件领域应用覆盖面极广的核心控制部件。从实际用途来看，该控制板可对接各类数字、模拟传感器，接收外部输入信号后通过内置主控芯片完成逻辑运算，输出控制信号驱动舵机、继电器、LED阵列、小型电机等外设，实现环境数据采集、小型装置动作控制、简单人机交互等功能，既可以作为独立控制核心运行简单程序，也可以作为子控制模块接入更复杂的大型控制系统，承担局部信号处理与执行驱动的任务。在功能特性设计上，这款控制板采用紧凑化布局思路，将Mini USB接口、主控芯片、复位按键、电源指示灯、状态指示灯、电源稳压模块以及两排直插排针全部整合在狭长的板型结构上，板载的多颗不同颜色指示灯分别对应电源状态、程序运行、串口通信等不同状态提示，方便开发者快速排查运行问题；两侧的排针按照标准引脚定义排布，覆盖电源引脚、模拟输入引脚、数字输入输出引脚、通信引脚，能够直接对接各类标准扩展模块，无需额外转接即可完成功能拓展。设计过程中充分考虑了实际安装与使用的边界需求，整体板型采用窄长矩形设计，排针采用向下直插的排布方式，既可以直接插装在面包板上完成电路原型搭建，也可以通过排针焊接固定在定制PCB载板上集成到最终设备内部，板体四角预留的安装孔位可配合铜柱完成板体的固定安装，避免使用过程中板体移位导致的接触不良问题；接口位置布局充分考虑了插拔便利性，将USB下载接口设置在板体端部，不会被周边插接的模块遮挡，方便随时连接电脑完成程序烧录与串口调试，板上元件的高度差经过合理规划，最高的排针部件与板载贴片元件保持足够安全距离，插接杜邦线时不会剐蹭周边贴片元件造成元件脱落或短路。整体结构设计兼顾了原型开发阶段的易用性与集成部署阶段的紧凑性，既满足创客快速搭建验证项目的灵活需求，也能适配小型量产智能设备的集成安装要求，板上所有元件的排布都经过走线优化，在有限的板面积内合理分配电源、信号走线，保证信号传输稳定性的同时尽可能压缩整体体积，让这款控制板能够适配更多空间受限的应用场景。
