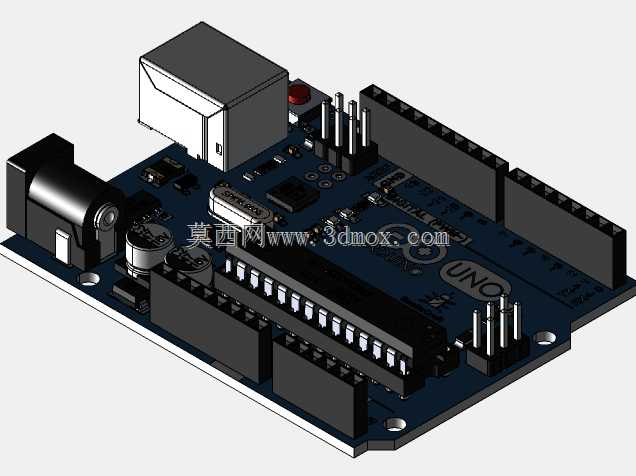

Arduino UNO开源主控开发板结构设计

这款开源主控开发板是电子原型开发、创客项目制作、小型智能设备搭建领域的核心控制载体，广泛应用于校园电子教学实验、个人创意作品开发、小型智能硬件原型验证、工业简易控制节点搭建等场景，能够为各类外接传感器、执行器提供稳定的控制运算支持，是入门级电子开发项目中普及率最高的主控硬件之一。从实际用途来看，该开发板可通过配套的排针接口外接各类功能模块，包括温湿度采集、距离检测、姿态感知等传感单元，以及舵机、电机驱动、继电器、显示屏幕等执行单元，通过编写简单的控制程序即可实现环境监测、智能小车控制、简易自动化装置驱动、互动艺术装置控制等多样功能，大幅降低了电子开发的入门门槛，让非电子专业的开发者也能快速完成创意落地。在功能特性设计上，这款开发板集成了主控运算芯片、USB通讯接口、直流电源输入接口、复位按键、多组数字与模拟IO排针，板载电源稳压电路能够适配宽范围的外接直流电源输入，同时支持USB直连供电，兼顾桌面调试与外接独立供电的使用需求；所有IO接口均采用标准2.54mm间距排针布局，能够完美适配市面上通用的杜邦线连接与各类扩展板堆叠安装，无需额外定制转接件即可快速完成电路搭建。设计思路上，整体采用规整的矩形PCB布局，将高频通讯接口、电源输入接口布置在板卡侧边，将所有外接IO排针沿板卡两长边平行排布，既方便接线操作时的接口识别，也能避免接线过程中不同线路的交叉干扰；板上核心元件的排布预留了足够的散热空间，主控芯片与电源稳压元件周边不布置高大元件，保证长时间运行时的热量自然散出；板卡四角预留了标准安装孔位，可直接通过铜柱固定在各类项目外壳或安装支架上，适配不同项目的装配需求。外形尺寸上，该开发板采用行业通用的标准尺寸规格，板体厚度符合常规PCB加工标准，所有外接排针的高度统一，既可以直接平放使用，也可以搭配标准外壳完成嵌入式安装，安装边界清晰，不会与周边安装结构产生干涉，能够适配绝大多数开源项目的安装空间要求。
