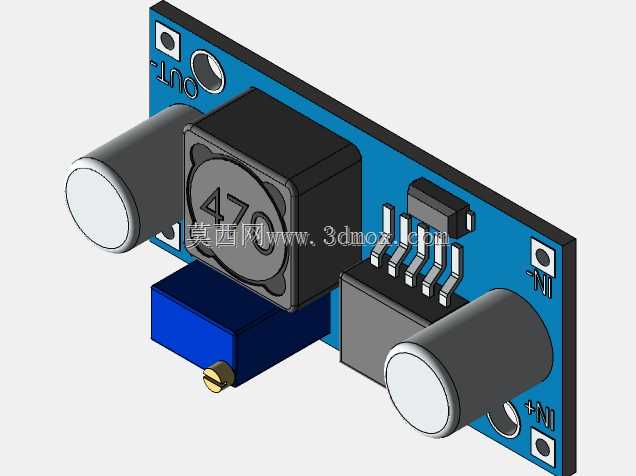

LM2596降压转换电路模块结构设计

这款LM2596降压转换模块是直流电源变换场景中极为常用的功能部件，广泛应用在嵌入式开发、小型电子设备供电、车载电子改装、工控传感节点供电、DIY电子制作等多个领域，能够将较高的直流输入电压稳定转换为适配后端负载的低压直流输出，解决不同电子部件间供电电压不匹配的痛点，为各类低压用电设备提供稳定、可靠的直流电源供给。从实际用途来看，该模块可适配12V转5V、24V转12V等常见的直流降压场景，能够为单片机最小系统、传感器模组、小型散热风扇、LED驱动电路等多种负载提供稳定的输出电压，自身具备完善的过流、过热保护逻辑，在负载出现短路或者工作温度超出阈值时能够自动切断输出，避免后端设备因为电压异常出现烧毁损坏的问题。在功能特性设计上，模块围绕LM2596开关降压芯片的典型应用电路搭建，输入端配置大容量电解电容滤除输入纹波，输出端搭配储能电感、续流二极管与滤波电容组成完整的Buck降压拓扑，板载多圈精密可调电位器，使用者可以根据实际需求灵活调整输出电压值，覆盖常用的低压直流供电区间，模块上的功率电感选用屏蔽式封装，能够有效降低工作过程中的电磁辐射，避免对周边的敏感器件造成信号干扰，输入输出端均预留标准接线焊盘，既可以直接焊接导线完成接线，也可以搭配接线端子实现快速拆装，适配不同的安装使用需求。在设计思路上，整体布局遵循功率回路最短的原则，将大电流走线做加宽处理，降低线路阻抗带来的压降与发热问题，发热集中的芯片、电感等器件排布在板身相对开阔的区域，预留足够的散热空间，避免器件工作时热量堆积影响长期工作稳定性，板身预留的四个固定安装孔位，能够配合铜柱或者螺丝将模块固定在设备壳体、安装支架上，适配不同设备内部的装配空间。从外形尺寸与安装边界来看，模块整体采用紧凑的长方形板型设计，板身长度与宽度控制在极小的范围内，能够轻松嵌入到空间局促的小型设备内部，安装孔位的间距符合通用小型电源模块的安装规范，不需要额外定制安装支架就可以完成固定，板上最高的元件为屏蔽功率电感，整体高度较低，不会占用过多的垂直安装空间，能够适配薄型壳体的装配要求，接线端的位置排布在板身两侧，方便走线梳理，避免接线后导线与板上元件出现干涉，整体结构设计兼顾了电气性能、散热需求与安装便利性，能够满足多数低压直流供电场景的使用要求。
