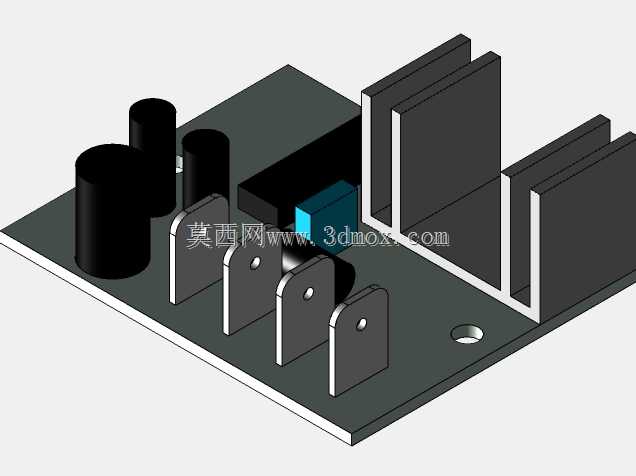

小型功率驱动电路板组件结构设计

这款小型功率驱动电路板主要面向小功率机电设备的驱动控制场景，常见于小型自动化执行模块、低压直流驱动装置、小型工控终端的功率输出环节，承担小功率负载的通断控制、电流整流与功率输出功能，能够为外接的小型电机、电磁阀、指示灯组等负载提供稳定的驱动电力输出，是小功率电控系统中连接控制信号与执行负载的核心载体。从功能特性来看，板载集成了多规格电解电容用于电源滤波与电压稳压，能够滤除输入电源中的纹波干扰，保障驱动输出电压的稳定性，避免负载因电压波动出现运行抖动、误动作等问题；板侧设置的多组立式散热片采用铝质型材结构设计，对应板上的功率器件安装位置，能够将功率器件工作时产生的热量快速传导散发，避免器件因过热出现性能衰减甚至烧毁，适配长时间连续工作的工业场景使用需求；板端设置的四个带固定孔的接线端子采用立式安装布局，方便外部线缆的快速插接与固定，降低现场接线的操作难度，同时端子的金属接触片采用加厚设计，能够承载对应规格的工作电流，避免接触部位过热。在设计思路上，整体采用紧凑化布局原则，将发热功率器件与散热片统一布置在板体一侧，电解电容等高度较高的元件布置在板体边缘区域，接线端子布置在板体靠近外侧的位置，既避免不同高度元件之间出现安装干涉，也优化了板上的散热气流路径，让散热片周边的空气能够顺畅流通带走热量；板体角落预留的安装定位孔，能够配合螺丝将整个电路板固定在设备的电控仓内，适配不同设备的内部安装空间。外形尺寸上整体板体规格为53×43毫米，属于小尺寸板型，安装边界清晰，板上最高元件为立式散热片，整体高度控制在较低范围，不会占用过多的电控仓垂直空间，能够嵌入到空间紧凑的小型设备内部，不会和周边的其他结构件产生干涉，适配多数小型机电设备的电控仓安装需求。
