30mm直径可转位圆片面铣刀结构设计

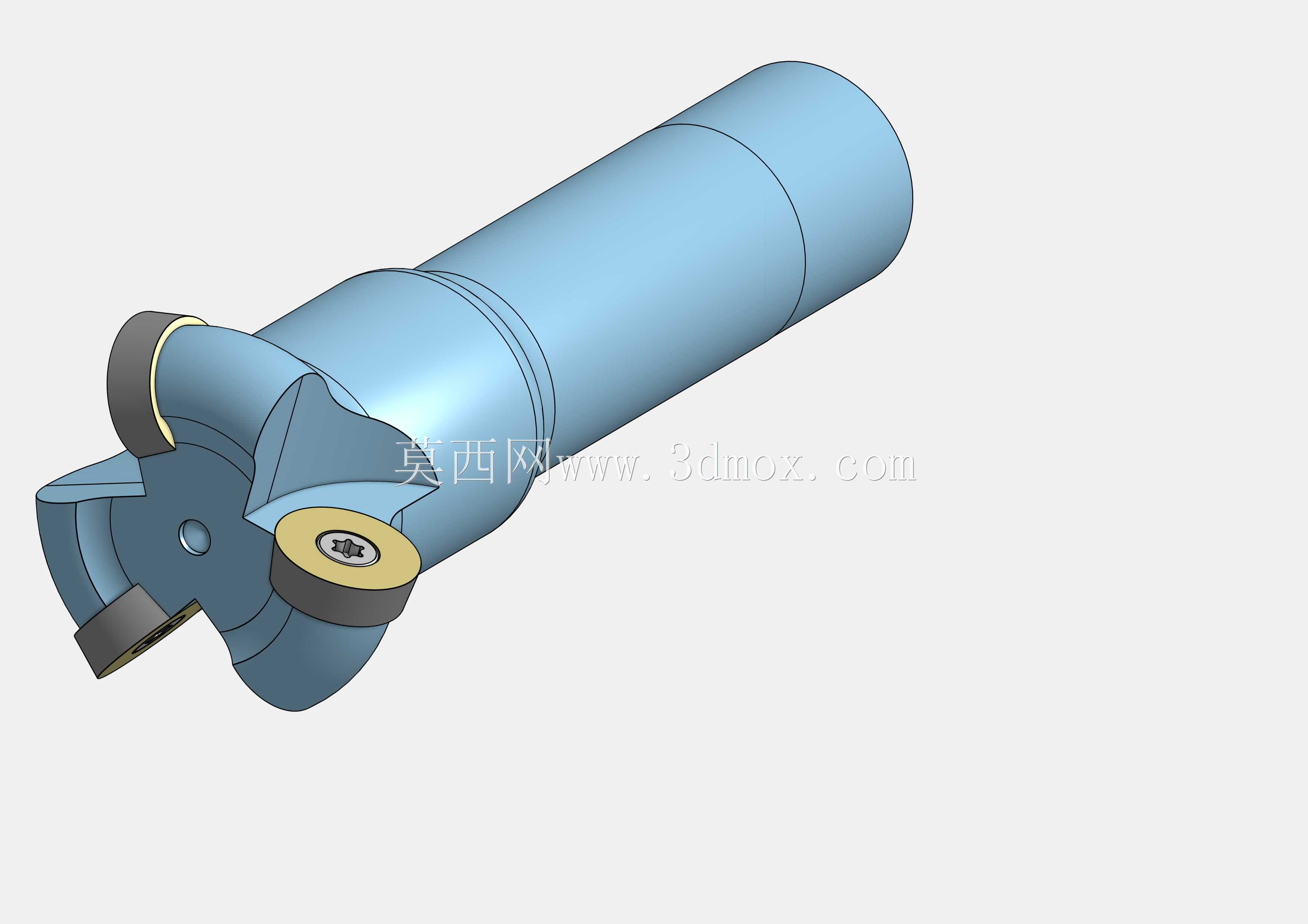

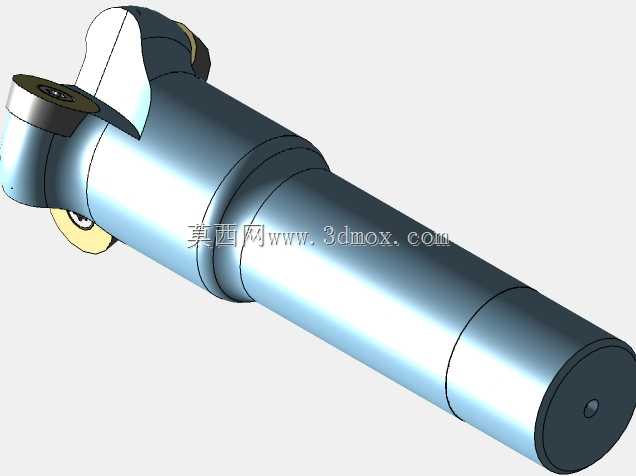

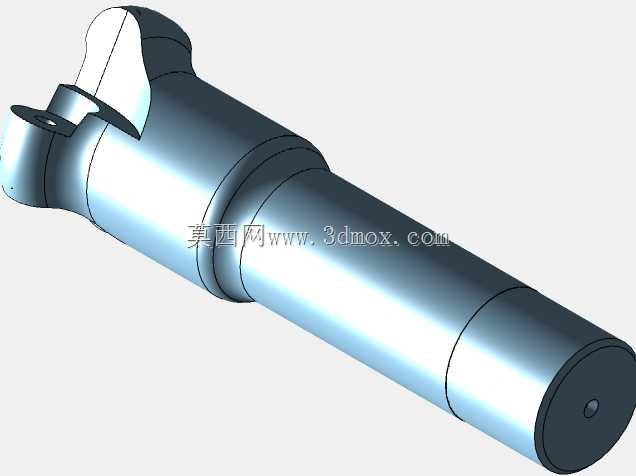

这款直径30mm的可转位面铣刀，主要面向中小尺寸平面的精加工与半精加工场景，广泛适配普通铣床、数控加工中心的铣削工序，可针对钢件、铸铁、有色金属等多种常见加工材质完成平面铣削、台阶面清整、小范围仿形铣削作业，在模具型腔加工、小型机械零件端面加工、五金构件平面修整等场景中都能发挥稳定的切削性能。刀具采用侧固式直柄设计，柄部直径为16mm，搭配M16×1.25规格的克拉克式锁紧螺纹，能够适配绝大多数常规铣削设备的刀柄装夹接口，安装时仅需将柄部插入对应规格的刀柄锁紧孔，拧紧锁紧螺纹即可完成装夹，装夹定位精度高，换刀调试便捷，无需复杂的对刀操作即可快速进入加工状态，能够有效缩短工序准备时长。刀体整体采用高强度合金钢材质加工，经过调质与表面硬化处理，具备足够的刚性与抗冲击性能，可承受铣削过程中的交变切削载荷，避免高速铣削时出现刀体振颤、变形等问题。刀盘部分均匀分布三个刀位，适配直径10mm的RCMX系列圆形硬质合金刀片，圆形刀片的切削刃无固定刀尖点，在铣削过程中可根据磨损情况转动刀片更换切削刃位置，无需重新拆卸磨刀，单刀片可多次转位使用，能够大幅降低刀具使用成本，同时圆形刃口的切削受力更均匀，切入切出工件时的冲击更小，可获得更优的加工表面质量。设计过程中充分考虑了排屑空间与刀片装夹可靠性，每个刀位都设置了精准的刀片定位面与压紧结构，刀片安装后定位精度稳定，压紧螺钉可提供足够的锁紧力，避免大进给铣削时刀片出现移位、窜动问题；刀齿间的排屑槽经过光滑过渡处理，能够引导切屑顺利排出切削区域，避免切屑缠绕刀体、刮伤已加工表面。刀具整体外形为直柄带刀盘的回转结构，最大回转直径为30mm，柄部长度适配常规装夹深度要求，加工时的轴向与径向干涉范围小，可完成部分带遮挡结构的内侧平面加工，适配更多复杂零件的加工需求。
