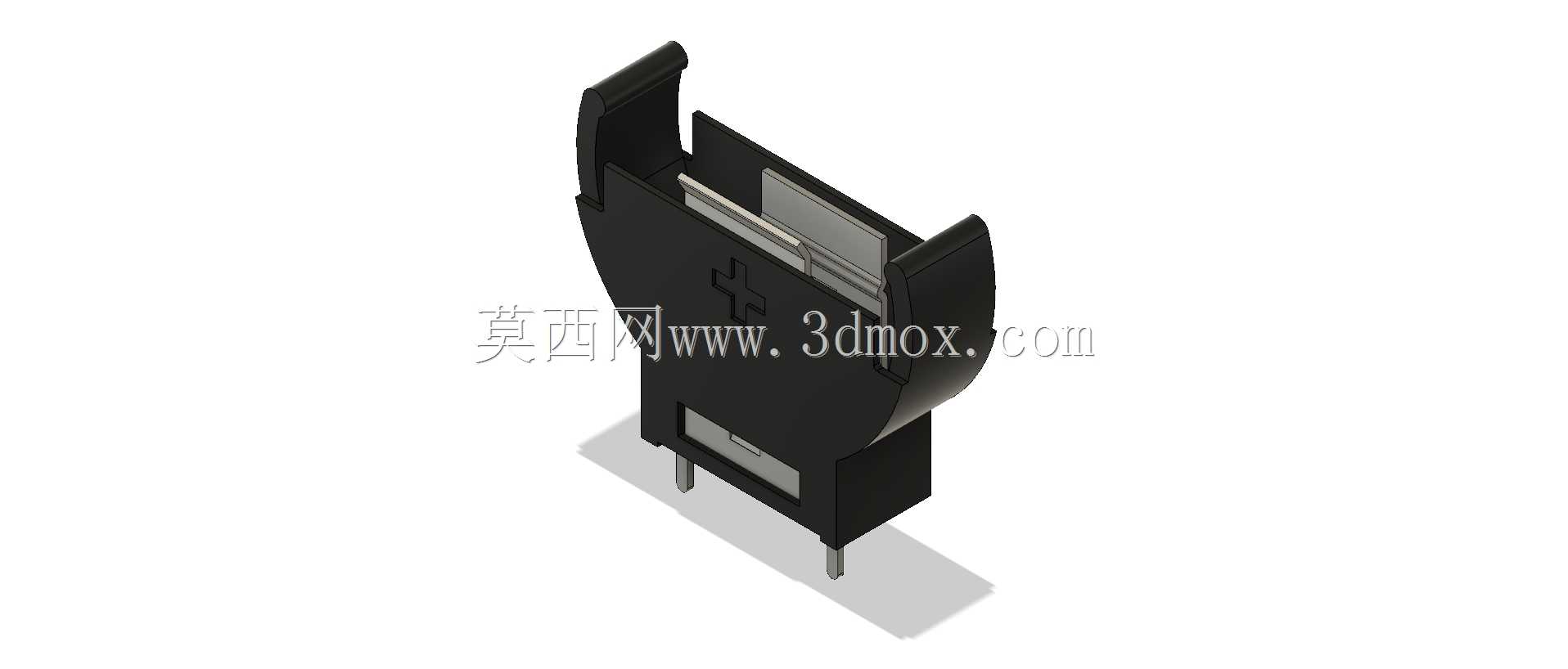

CH74型2032纽扣电池立式安装座

这款CH74型2032纽扣电池安装座，是面向低功耗电子设备供电场景设计的接触式固定连接件，广泛应用在工控主板、智能传感终端、消费电子主板、便携检测设备、物联网节点模块等需要CR2032规格纽扣电池作为备用或主供电的电路场景中，承担电池固定、导电导通、绝缘防护的核心作用，是板载纽扣电池供电方案里的基础连接部件。该安装座采用立式直插安装结构，整体为黑色绝缘阻燃工程塑料主体搭配金属导电触片设计，主体外壳做了半包围式的限位结构，两侧带有向上延伸的弹性卡扣臂，装入电池时卡扣臂会产生微量形变，待电池完全卡入到位后卡扣回弹，将纽扣电池牢牢限制在安装腔体内，避免设备受振动、冲击时电池出现松脱移位、接触不良的问题，同时外壳的围挡结构可以隔绝电池侧面与周边电路元件的意外接触，降低短路风险。安装腔内部设置了两组弹性金属触片，分别对应纽扣电池的正负极，触片采用高弹性导电合金材质冲压成型，表面做了防氧化镀层处理，既可以保证与电池正负极的可靠接触，降低接触电阻，也能在多次更换电池后保持足够的弹性夹紧力，避免长期使用后出现触片松弛、导通失效的问题。底部伸出两根标准间距的直插式引脚，适配常规PCB板的通孔焊接工艺，引脚位置做了定位凸台设计，焊接时可以快速对齐板上的安装孔位，保证安装垂直度，避免过波峰焊时出现浮高、歪斜的问题。设计过程中充分考虑了CR2032纽扣电池的外形公差范围，腔体内部尺寸预留了合理的装配间隙，既不会因为尺寸过紧导致电池装入困难、拆卸费力，也不会因为间隙过大导致电池晃动、接触不稳定；外壳的壁厚经过反复校核，在保证结构强度、绝缘性能的前提下尽可能压缩整体占用空间，适配高密度布板的PCB设计需求，立式的安装结构相比卧式电池座可以大幅减少PCB板面的占用面积，给板上其他元件留出更多布线空间。安装边界上，引脚间距符合行业通用的直插电池座标准，焊接后整体突出板面的高度控制在合理范围内，不会和周边较高的元件产生空间干涉，引脚的长度适配常规厚度PCB的焊接要求，过炉后剪脚余量充足，也不会出现引脚过短导致焊接强度不足的问题。整体结构没有多余的冗余设计，所有结构特征都服务于电池固定、可靠导通、便捷安装的核心需求，绝缘外壳的耐温范围匹配常规电子组装的焊接工艺温度，不会在过炉过程中出现变形、软化的问题，金属触片的导电性能满足纽扣电池小电流供电的传输需求，长期使用下的接触稳定性可以满足各类工业级、消费级电子设备的供电连接要求。
