电机转子铁芯33mm圆孔加工专用拉刀

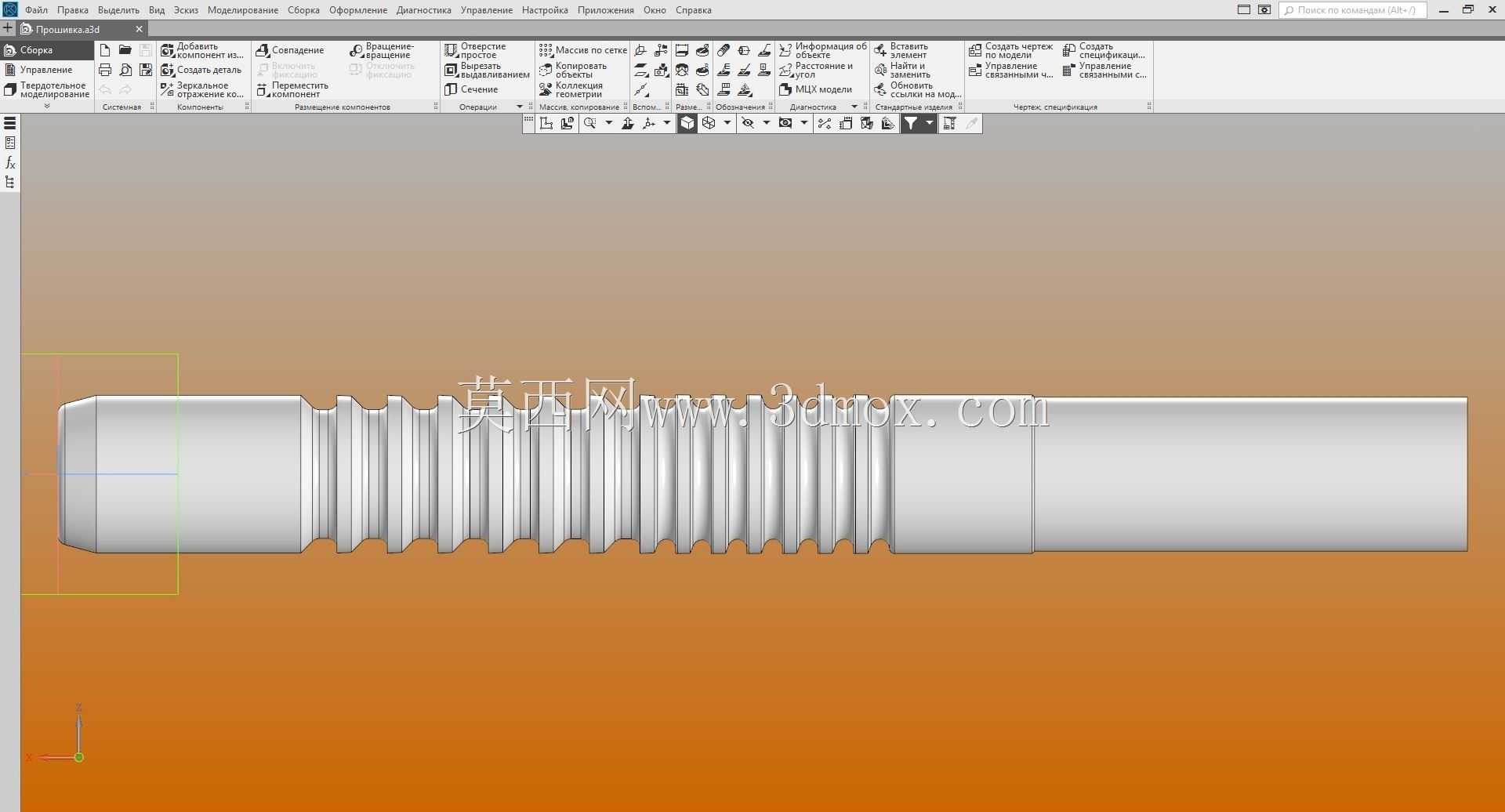

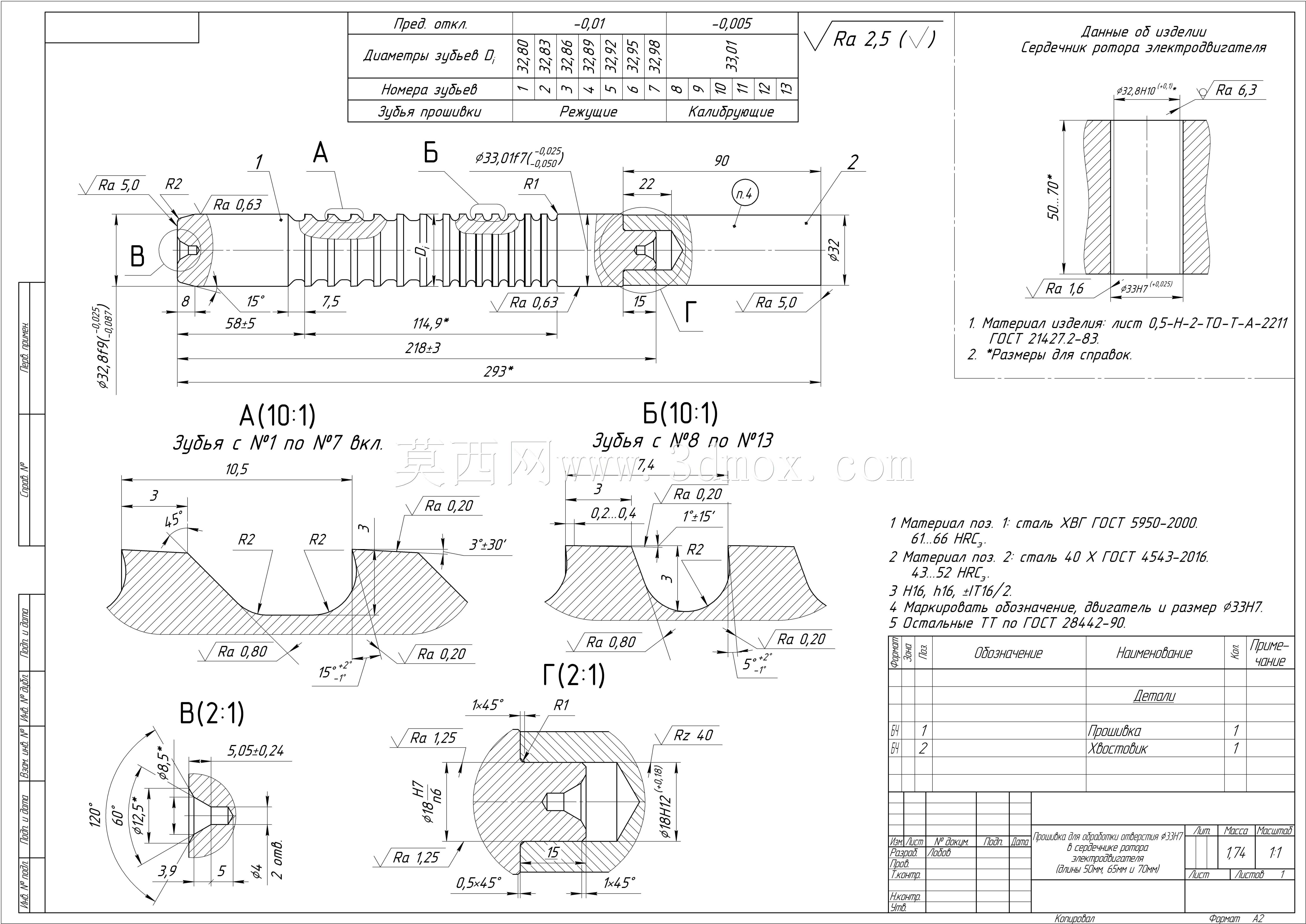

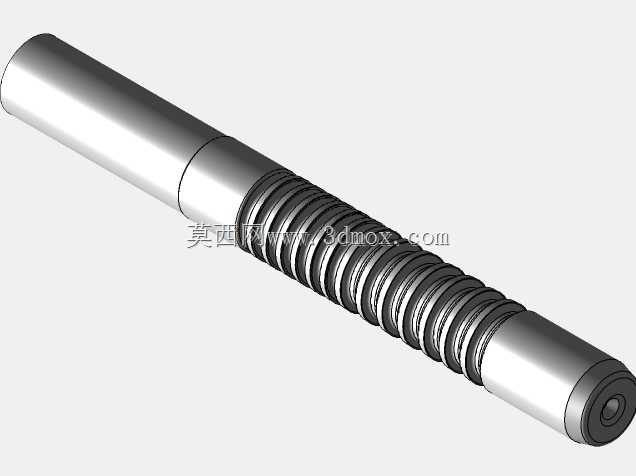

这款拉刀是针对电机转子铁芯圆孔精加工场景开发的专用切削刀具，主要应用于电机制造环节中转子铁芯内孔的批量拉削加工工序，在中小型电机的量产生产线中，这类刀具是保障转子内孔尺寸精度、形位公差与表面粗糙度的核心工装。在实际生产场景里，电机转子铁芯由多片硅钢片叠压铆合而成，叠压后的内孔容易出现片间错位、尺寸偏差、内壁毛刺等问题，传统钻削、铰削工艺不仅加工效率低，还难以保证整叠铁芯内孔的同轴度与尺寸一致性，而拉削工艺通过刀具的直线进给，一次行程即可完成粗切、精切、修光全流程加工，非常适合这类批量大、精度要求稳定的孔加工场景。这款拉刀的功能设计完全匹配33mm直径圆孔的加工需求，刀体整体采用长轴式结构，从前端导入部开始，依次设置了引导段、粗切齿段、过渡齿段、精切齿段、校准齿段以及尾部的夹持定位段，各段齿升量经过精准匹配，粗切齿采用较大齿升量快速去除叠压铁芯内孔的多余余量，快速消除硅钢片叠压带来的错位与凹凸缺陷；过渡齿逐步降低齿升量，减少切削冲击，让切削力平缓过渡；精切齿采用极小齿升量保证加工尺寸精度，校准齿则不设置齿升量，主要用于修光孔壁，保障内孔的表面光洁度与圆柱度，避免加工后出现锥度、椭圆等形位误差。设计过程中充分考虑了硅钢片材质的切削特性，硅钢片硬度不高但材质偏脆，叠压后层间存在间隙，因此刀齿的几何角度做了针对性优化，前角选取适配硅钢片切削的参数，既保证刀刃锋利度减少切削变形，又避免刀刃过脆出现崩损；后角设置合理数值，减少刀齿后刀面与已加工孔壁的摩擦，降低拉削过程中的发热与刀具磨损，延长刀具单次修磨后的使用寿命。外形尺寸上，刀体总长度适配常规卧式拉床的行程范围，前端引导段直径略小于预制底孔直径，能够顺利插入待加工转子铁芯的预制孔中，起到初始定位导向作用，避免拉刀入刀时出现偏斜导致内孔同轴度超差；尾部夹持段尺寸匹配拉床的夹头结构，装夹后能够保证刀体与拉床运动方向的同轴度，拉削过程中受力均匀，不会出现刀体颤动影响加工精度的问题。在实际使用时，这款拉刀安装在卧式拉床上，将叠压完成的转子铁芯工件固定在专用夹具中，拉刀前端穿过工件预制孔后与拉床夹头连接，拉床带动拉刀沿轴向匀速运动，全程无需复杂的对刀调整，一次走刀即可完成整个内孔的加工，加工出的33mm圆孔尺寸一致性好，表面无毛刺与层间错位缺陷，能够直接满足后续转子转轴压装的过盈配合要求，大幅提升电机转子加工的生产效率与成品合格率，非常适合中小型电机的规模化生产场景使用。
