24V微型隔膜式真空负压动力泵结构

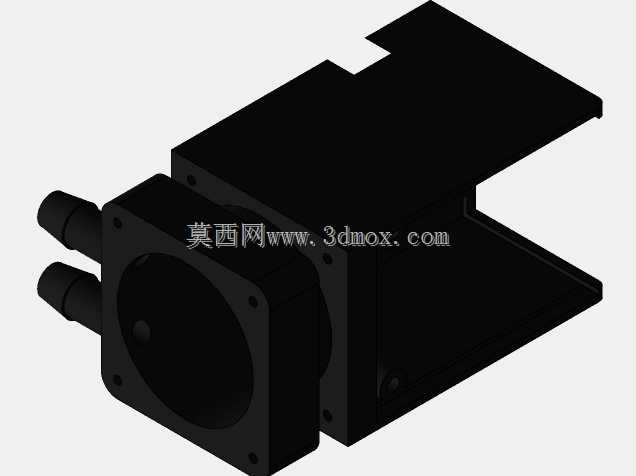

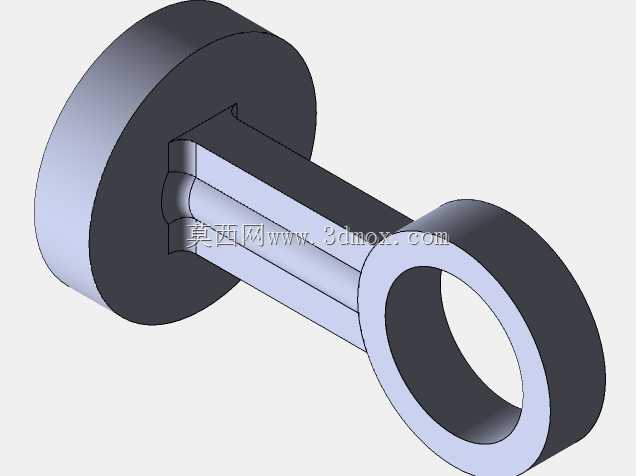

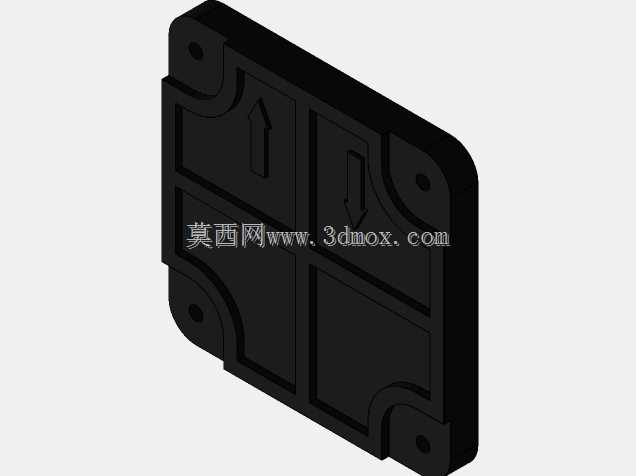

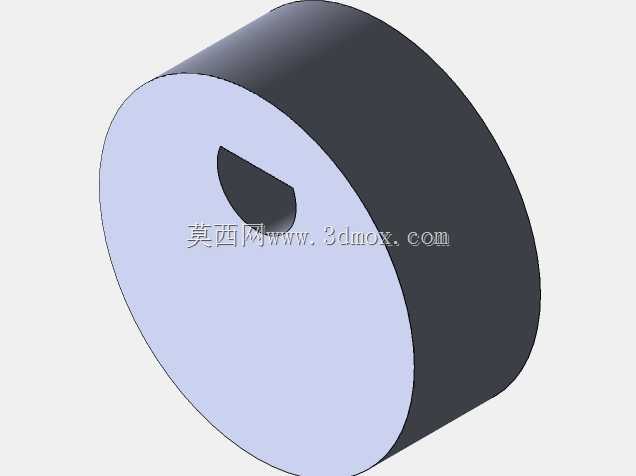

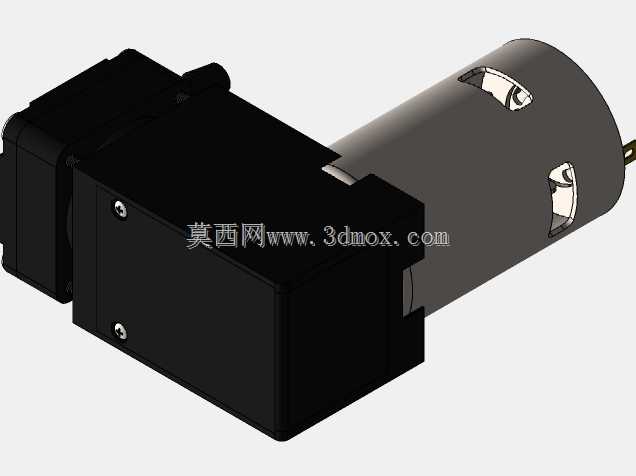

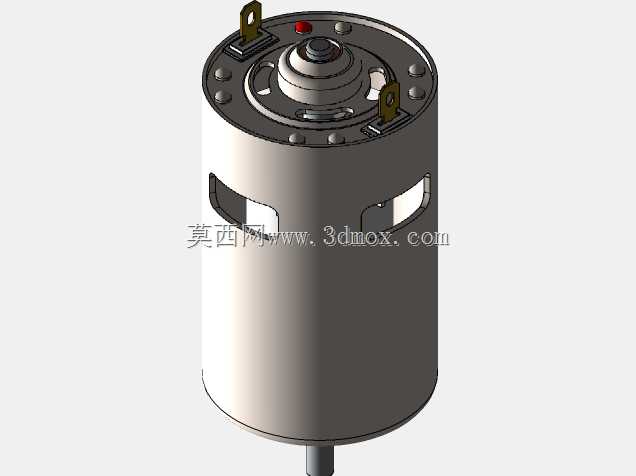

这款24V微型动力泵主要面向小型气动回路、便携检测设备、小型医疗护理装置、实验室采样仪器、家用美容护理设备等对安装空间、运行噪音、供电适配有较高要求的应用场景，可在无外接工频电源的环境下，依靠直流24V供电完成气体抽吸、负压建立、小流量气体输送等核心功能，适配需要持续稳定低负压输出的紧凑设备布局。从实际用途来看，该泵可作为小型吸附工装的负压源，完成轻薄小件的拾取固定作业，也可配套在便携气体检测设备中完成样气抽取，或是在小型美容护理设备中提供负压吸附动力，还能用于小型水族增氧、桌面级自动化设备的气动执行元件供气，覆盖多类小流量气动需求场景。功能特性上，这款泵采用直流有刷电机搭配偏心隔膜的动力结构，运行时震动幅度小，工作噪音控制在较低区间，不会对配套设备的使用体验造成干扰；24V的供电规格适配多数工业控制、便携设备的标准直流供电回路，无需额外加装电压转换模块；泵体集成了进出气接口与电机驱动端的一体式连接结构，减少了外接管路的转接点位，降低了气体泄漏的风险，同时隔膜结构的泵腔无需润滑油参与工作，输出的气体无油雾污染，可适配对气源洁净度有要求的应用场景。设计思路上，整体采用模块化拼接的布局逻辑，将动力输出的电机段、偏心传动的隔膜段、气路换向的阀组段沿轴向依次排布，最大限度压缩径向安装尺寸，让泵体可以嵌入狭窄的设备内部腔体；外壳采用硬质工程塑料与金属电机壳结合的材质搭配，既保证了泵腔部分的结构强度与密封性能，又通过金属壳体提升电机段的散热效率，避免长时间运行出现过热问题；安装固定点位设置在泵体下方的平面区域，预留了标准的螺丝安装孔位，可直接通过螺丝锁附在设备的安装基板上，无需额外设计定制固定支架。外形尺寸与安装边界方面，这款泵整体呈长条形布局，电机段为圆柱结构，泵头段为方形结构，整体径向最大尺寸不超过常规500ml矿泉水瓶的直径，轴向长度控制在紧凑区间，安装时仅需要预留对应长宽的平面安装区域，进出气接口位于泵头侧方，管路接驳后不会额外增加径向占用空间，接线端位于电机尾部，走线可沿设备内壁排布，不会与周边其他元件产生干涉，适配各类紧凑设备的内部空间布局要求。
