微型电动隔膜水泵结构设计

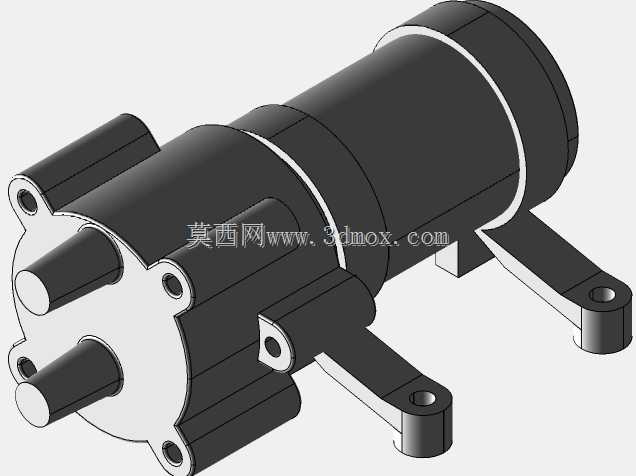

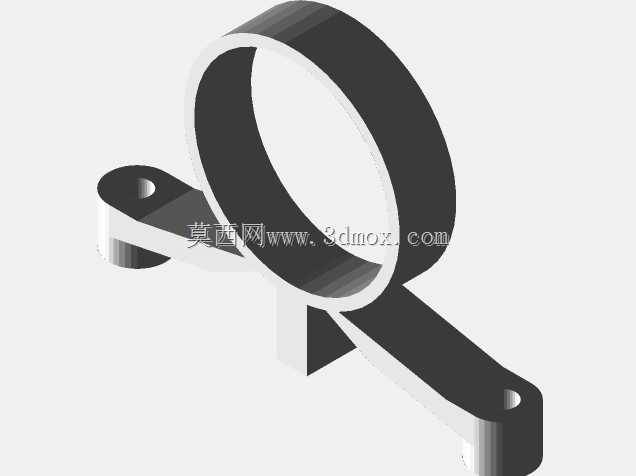

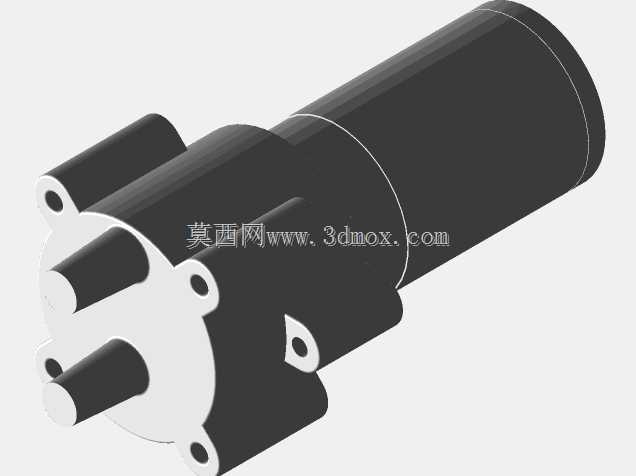

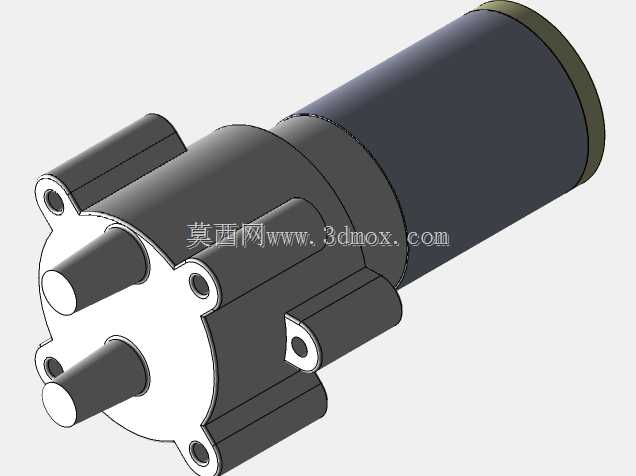

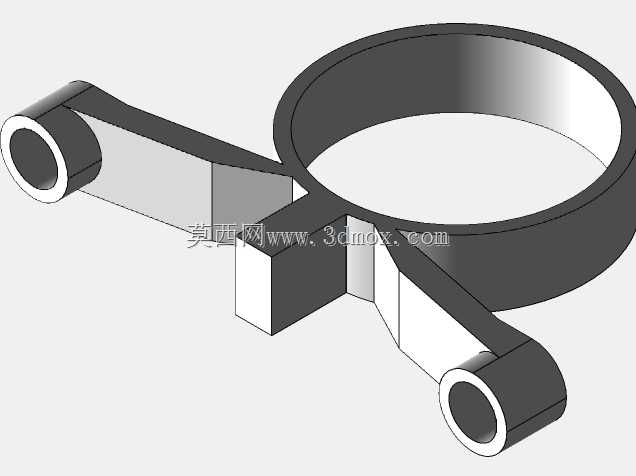

这款微型电动隔膜泵是面向小流量流体输送场景开发的紧凑型动力部件，核心适配小空间内的低压流体传输需求，常见应用场景覆盖小型净水设备管路增压、桌面级园艺喷淋系统供水、小型实验装置流体循环、便携清洗设备供水、家用小家电输水模块等对安装空间、运行噪音、功耗有严格限制的领域，可稳定输送常温清水或弱腐蚀性低粘度流体，运行过程中不会出现流体泄漏问题，也不会因为输送介质含少量微小杂质出现卡滞故障。从功能特性来看，该隔膜泵依靠内部隔膜的往复形变改变腔室容积完成流体的吸入与排出，相比同尺寸的叶轮式水泵具备更强的自吸能力，启动前无需提前灌泵即可快速完成抽液动作，同时泵体内部过流部件与驱动电机之间通过隔膜完全隔离，输送的流体不会接触电机及电路部件，既避免了流体渗漏带来的电路安全隐患，也降低了流体被电机组件污染的风险，适合对流体洁净度有一定要求的输水场景。在设计思路上，整体采用驱动段与泵头段同轴串联的布局，将直流驱动电机集成在筒状机身内部，泵头部分布置在动力输出端，进出液接口采用同轴平行伸出的结构，方便管路快速对接；机身两侧延伸出带安装孔的固定支脚，支脚安装面与泵体轴线平行，安装时可通过螺栓直接将泵体固定在设备基板上，不需要额外设计转接固定支架，有效减少配套设备的结构件数量。从安装边界来看，整体外形呈长筒状结构，径向尺寸紧凑，轴向长度适配小型设备的内部安装空间，两侧支脚的安装孔位间距经过标准化设计，可适配多数小型流体设备的通用安装位，进出液接口的外径尺寸匹配常规小口径输水软管，不需要额外定制转接头即可完成管路装配；泵头部分的连接法兰采用多螺栓周向固定结构，既保证了隔膜腔室的密封性能，也方便后期拆解维护更换隔膜易损件，整体结构没有突出的尖锐棱角，在设备内部装配时不会剐蹭周边的线路与其他结构件，适配狭小空间内的密集布局需求。
