撬装式燃气调压计量输送集成装置

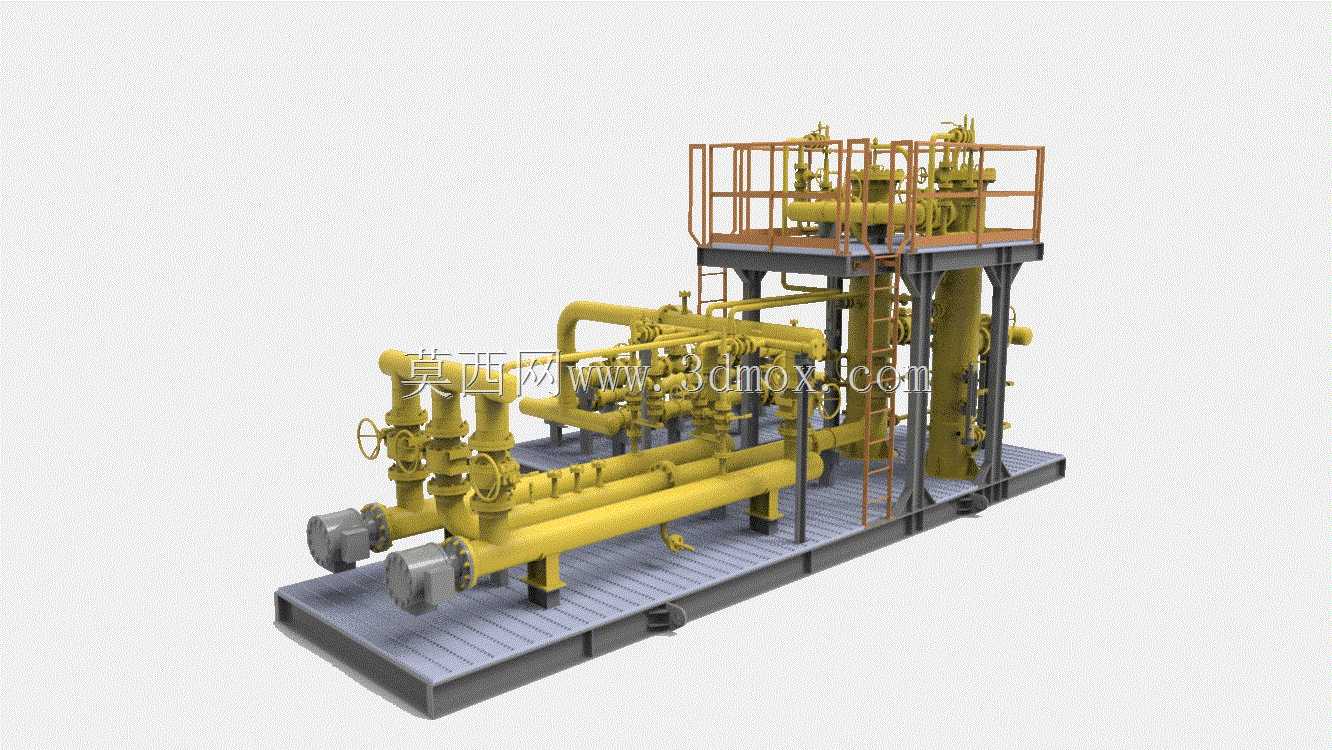

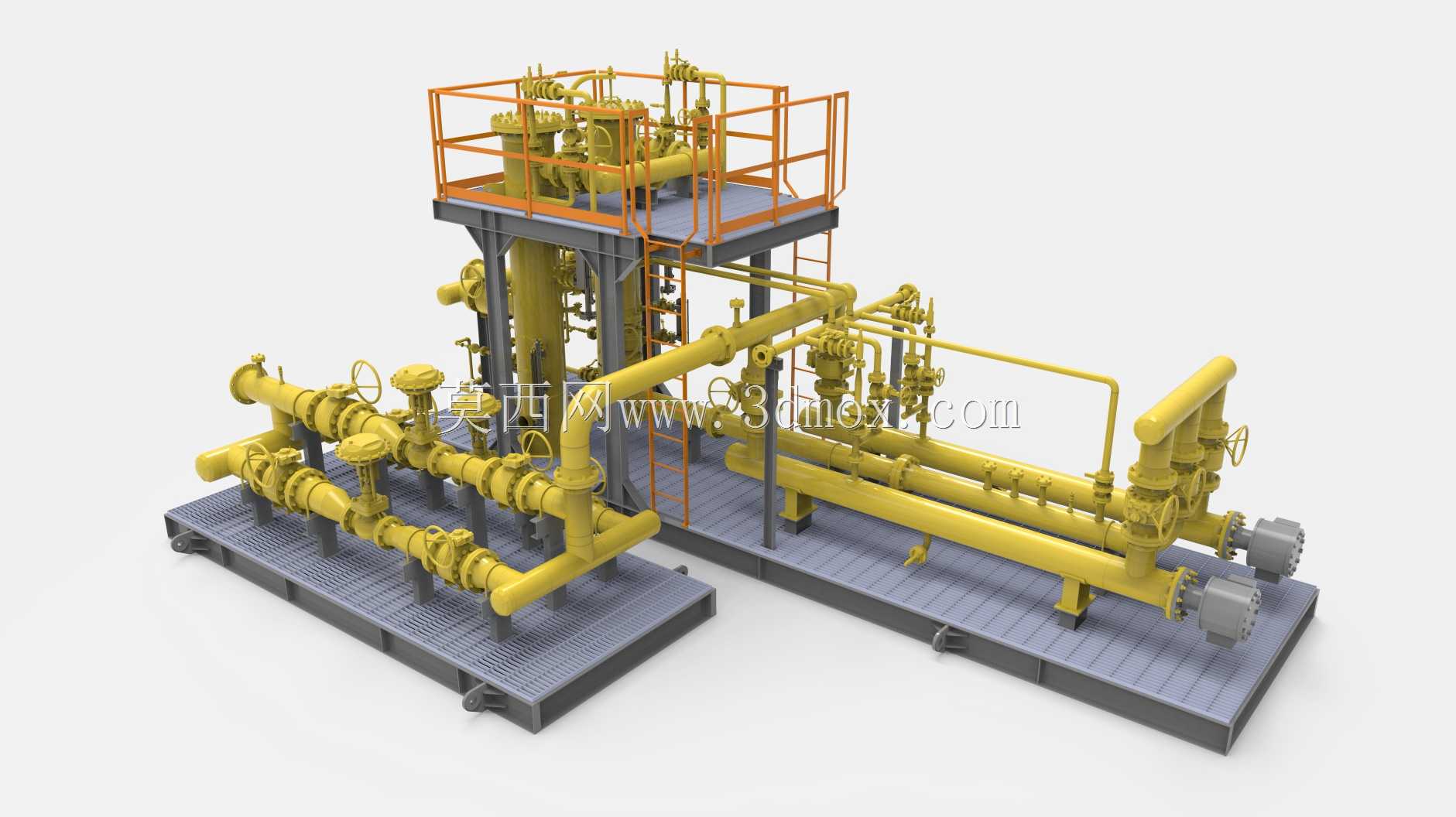

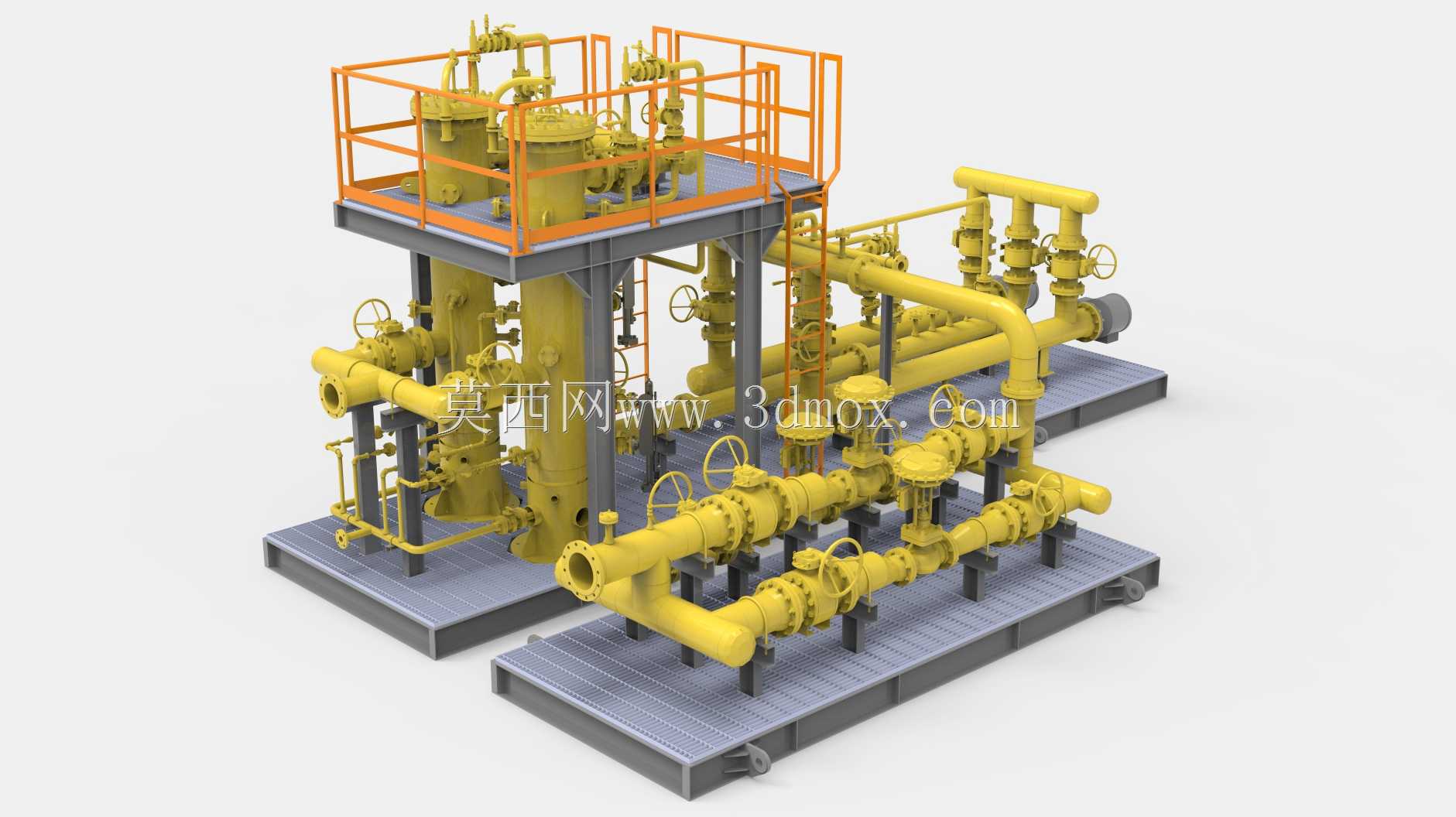

该集成装置主要应用于油气田开采场站、天然气长输管线分输站、城市燃气门站及工业用户燃气供给工段，承担上游来气的过滤分离、压力调控、流量计量、安全截断与稳定输送功能，可适配13百万立方英尺级别的燃气处理通量，为下游燃气锅炉、发电机组、工艺加热炉等用气设备提供压力稳定、杂质含量达标的合格燃料气源，是燃气输配系统中保障供气安全与工艺稳定的核心集成单元。整套装置采用撬装一体化设计思路，将所有工艺功能模块集成在统一的钢制撬座上，设计阶段充分考虑现场安装的便捷性，撬座预留标准吊装点位与地脚安装接口，到场后仅需完成上下游管道对接与电气仪表接线即可投入使用，大幅缩减现场施工周期与安装成本。装置下层为核心工艺管汇区，大口径主输送管道沿撬座长度方向排布，依次配置手动截断球阀、过滤器、调压阀组、流量计、安全泄放阀等部件，管道连接采用高密封性能的法兰连接结构，兼顾承压能力与后期检修拆卸的便利性；管道上的阀门采用明杆结构设计，可直观判断阀门启闭状态，操作手轮布置在巡检通道侧，操作高度符合人体工程学要求，无需额外登高即可完成日常启闭操作。装置上层设置操作检修平台，平台采用防滑花纹钢板铺设，周边配置高度符合安全规范的安全护栏，通过带护笼的直爬梯与下层巡检通道连通，平台上布置立式分离罐体与高位仪表阀组，方便运维人员定期开展设备检修、滤芯更换、仪表校准等作业。设计过程中对管道走向进行了优化排布，既保证介质流动阻力处于合理区间，又预留了充足的操作与检修空间，避免部件排布过于紧凑导致运维操作困难；整体结构做了等强度校核，可满足场站露天布置的抗风、抗震与承重要求，管道与设备的布置避开了应力集中区域，防止长期运行过程中出现应力变形导致的密封失效问题。整套装置的安装边界规整，撬座长宽尺寸适配常规运输车辆的限界要求，无需拆分即可完成公路运输，撬体底部的支撑结构可适配不同硬化程度的场站地面，安装时无需做复杂的基础处理，适配各类新建场站与老旧场站改造的供气系统升级需求。
