高稳定压控温补晶体振荡器IQOV-164

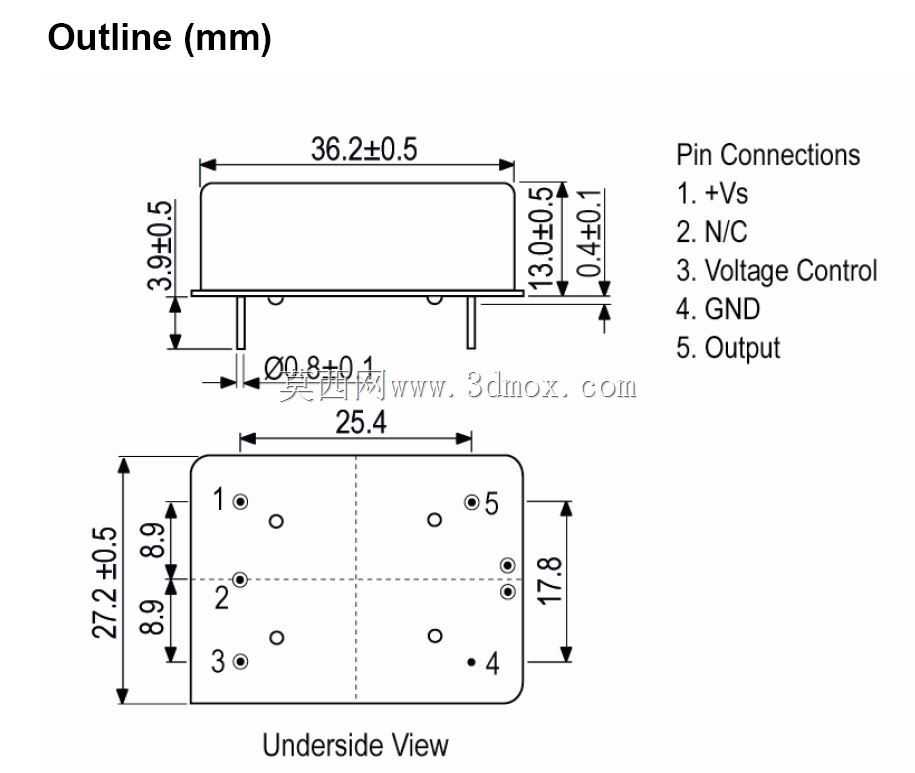

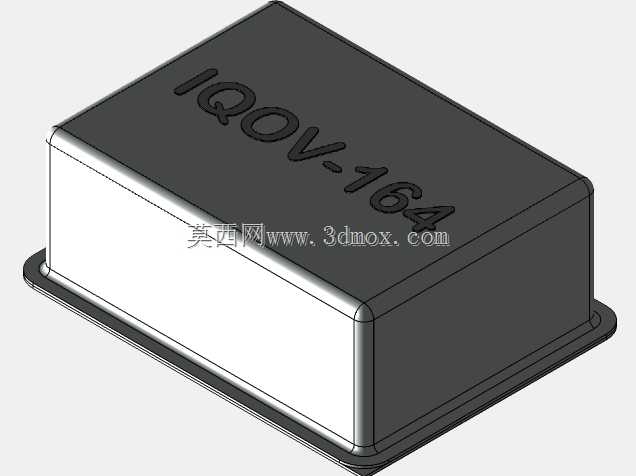

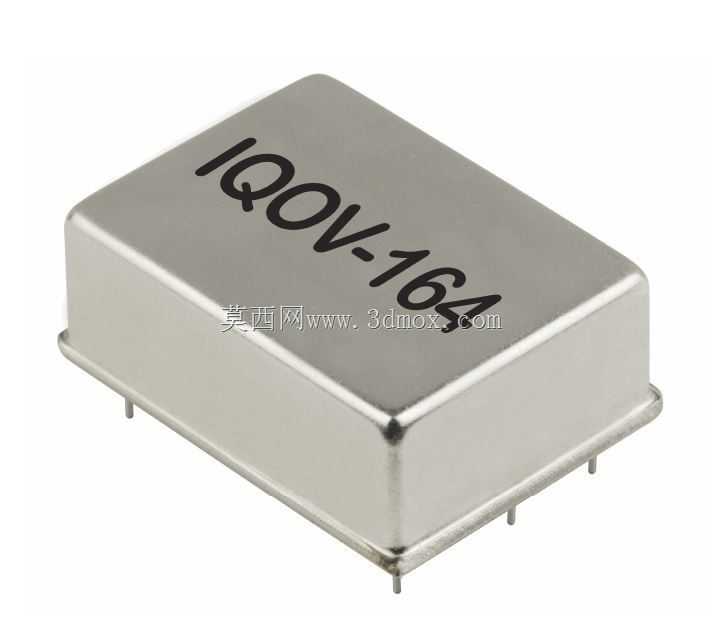

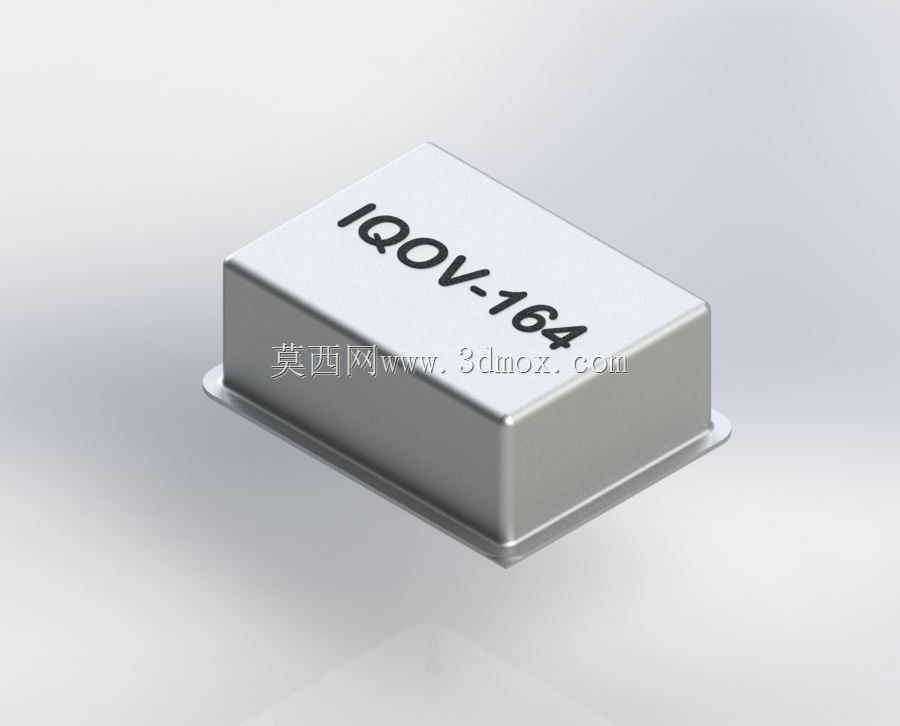

这款压控温补晶体振荡器，是面向射频通信、高精度计时领域打造的核心频率源器件，在各类对频率稳定性有严苛要求的电子设备中承担着基准时钟输出的核心作用。在实际应用场景中，它可适配低功耗射频收发终端、卫星通信地面接收设备、高精度授时模块、工业级无线传感节点等产品，为系统提供稳定可靠的频率参考，解决普通晶振因温度波动、电压偏移带来的频率漂移问题，大幅降低射频链路重新同步的唤醒等待时长，提升通信系统的响应速度与数据传输准确性。从功能特性来看，它具备±1PPB级别的超高频率稳定度，精度较常规±50PPM级普通晶体高出五个数量级，内置烘箱补偿结构，可在宽温域工作环境下维持输出频率的高度一致性，支持10MHz标准基准频率输出，频率覆盖范围最高可达100MHz，能够满足不同频段射频电路的时钟需求，压控调节功能也支持系统根据实际工况对输出频率进行微小校准，进一步优化系统的频率匹配度。在设计思路上，这款器件采用全金属密封屏蔽外壳结构，既可以隔绝外界电磁干扰对内部振荡电路的影响，保障输出信号的纯净度，也能提升器件的机械强度，适配工业场景下的振动、冲击工况；内部采用分层布局设计，将核心振荡晶片与温补控制电路、压控调节电路做隔离排布，避免电路工作发热对晶片频率特性造成干扰，同时优化了引脚排布位置，采用表贴式安装引脚设计，兼容常规SMT自动化贴装工艺，降低生产组装的难度。从外形与安装边界来看，器件整体为方正的金属盒体结构，底部引脚沿壳体两侧对称伸出，安装时仅需在PCB上预留对应引脚间距的焊盘位置即可，壳体整体高度较低，不会占用过多的板上垂直空间，能够适配紧凑型通信设备的内部布局需求，金属外壳的接地引脚设计也可直接与PCB接地层连接，进一步提升器件的抗干扰性能，保障在复杂电磁环境下依然能够稳定输出高精度频率信号，为整套电子系统的可靠运行提供坚实的时钟基准支撑。
