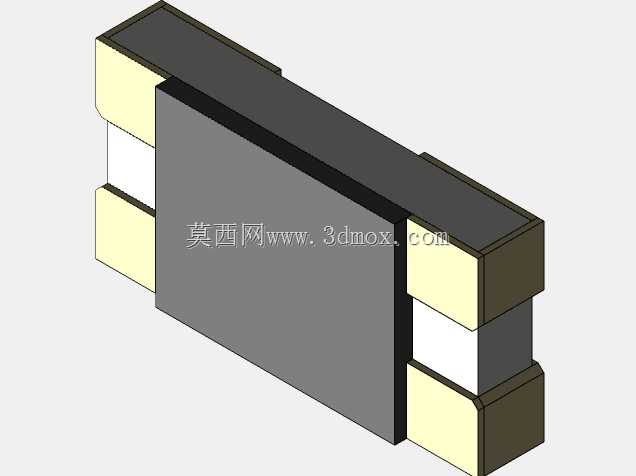

这款贴片式电流感应电阻器是面向高密度表面贴装电子电路设计的采样类无源元件,主要应用于各类消费电子、工业控制板卡、电源管理模块、动力电池保护板的电流检测回路中,在电路中承担电流采样、过载检测、回路电流反馈的核心作用,能够将回路中的电流信号转化为可被主控芯片识别的电压信号,为电路的过流保护、功率调节、运行状态监测提供精准的信号依据。从产品功能特性来看,该电阻采用低阻值合金电阻体设计,具备极低的温度系数与功率负载能力,能够在大电流通过时保持稳定的阻值输出,避免因自身发热导致采样精度偏移,两端的电极结构采用多层电镀工艺设计,可兼容常规回流焊、波峰焊的SMT贴片加工工艺,焊接后与PCB焊盘的结合强度高,能够承受常规的机械振动与温度循环冲击,不会出现虚焊、脱落等可靠性问题。在设计思路上,这款元件采用扁平化长方体结构布局,将电阻主体与端电极做一体化集成设计,电阻主体被绝缘封装层完全包裹,仅露出两端的焊接电极区域,既可以避免电阻体在生产、贴装过程中被外力损伤,也能隔绝外界水汽、粉尘对电阻合金层的腐蚀,提升元件在复杂工况下的使用寿命;端电极采用分层阶梯式结构,靠近电阻主体的内层电极与电阻合金层实现可靠欧姆接触,外层电极做加宽加厚设计,既可以降低焊接后的接触电阻,也能在PCB焊盘与元件主体之间形成缓冲,抵消焊接过程中因热膨胀系数差异产生的应力,避免元件本体出现开裂。从外形尺寸与安装边界来看,该元件采用标准化SMD封装尺寸,整体为规整长方体结构,长度、宽度、高度均符合对应封装规格的行业通用尺寸要求,两端电极的宽度、伸出长度与PCB标准焊盘尺寸完全匹配,设计时预留了足够的焊接爬锡空间,贴装时不会出现元件偏移、立碑等焊接缺陷;元件安装后在PCB表面的占用面积极小,高度方向不会超出常规板卡的元件限高要求,能够适配高密度布板的设计需求,在多层PCB板、柔性电路板上都可以实现可靠贴装,不会与周边相邻的电容、芯片等元件产生结构干涉。
