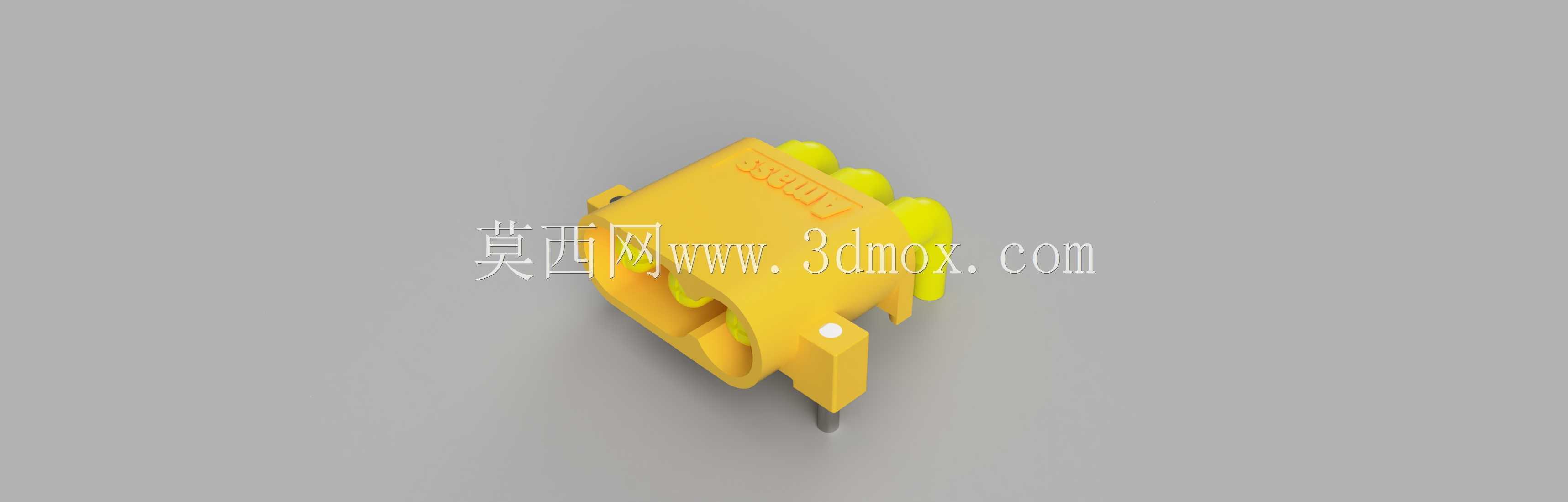

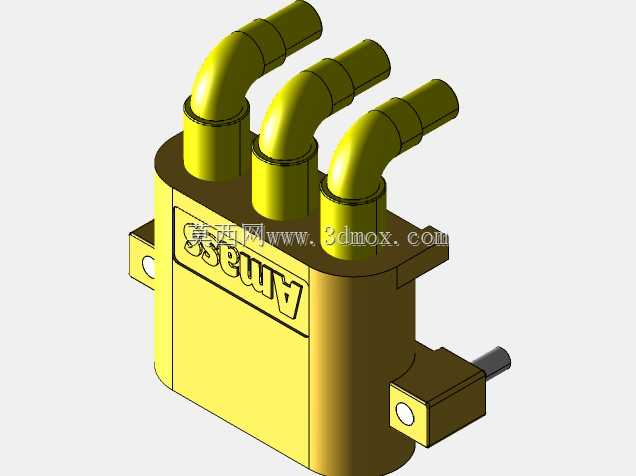

Amass MR30PW-M公头PCB连接器结构设计

这款MR30PW-M型公头PCB连接器，是面向小功率动力传输场景开发的板端接插组件，广泛应用在航模动力系统、小型无人机供电回路、桌面级3D打印机供电模块、小型伺服驱动板供电接口、便携储能设备内部板级连接等场景，主要承担低压直流回路中动力电源与PCB板之间的可靠导通功能，解决板端接线易松脱、接触电阻不稳定、接线效率低的实际问题。从功能特性来看，该连接器采用三芯动力针脚设计，适配小电流动力传输需求，公头插针采用带防退结构的设计，插合后与母端端子形成稳定的过盈接触，可有效降低接触电阻，避免大电流通过时出现局部过热的问题；外壳采用耐温绝缘工程塑料材质，既可以隔绝相邻针脚之间的爬电路径，避免短路风险，也能在常规焊接温度下保持结构稳定，不会出现壳体变形、针脚移位的问题。从设计思路上，这款连接器充分考虑PCB板端安装的实际需求，壳体侧面设置带定位孔的固定柱，安装时可先将连接器插针对准PCB板上的对应焊盘孔位，固定柱同步卡入板上的定位孔，在过波峰焊或者手工焊接时不需要额外扶持就能保持位置精准，不会出现焊盘偏移、针脚歪扭的问题；外壳外侧设置的导向与防呆结构，与对应母头插合时只有唯一对位方向，可彻底避免反插导致的针脚弯折、电源正负极接反烧毁后端电路的问题；插合端的凸起卡扣结构，插合到位后会与母端壳体形成卡扣锁定，在设备受到振动、冲击的使用场景下也不会出现意外松脱断电的情况。从安装边界来看，该连接器整体结构紧凑，贴板安装后突出PCB板面的高度较低，不会占用过多的设备内部空间，针脚间距符合小功率动力连接器的通用安全间距要求，焊盘尺寸适配常规PCB制板工艺，不需要特殊的加工工艺就能完成生产装配；壳体侧面的固定柱高度与常规PCB板厚匹配，焊接后连接器与板面贴合紧密，长期使用不会出现针脚受力开焊的问题。在实际应用中，这类板端连接器替代了传统的导线直接焊接在PCB板上的连接方式，既提升了生产装配时的接线效率，也方便后续设备的维护拆装，不需要反复拆焊板上焊点就能完成动力回路的分断与连接，同时统一的接口规格也能提升不同模块之间的互换性，降低设备的维护备件成本。
