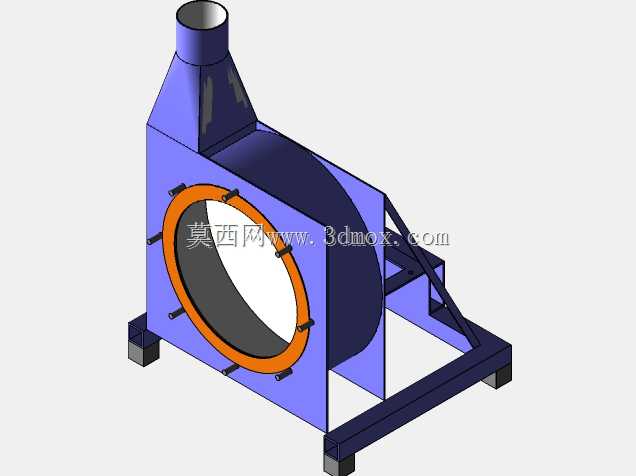

直连驱动式工业物料粉碎吸引装置

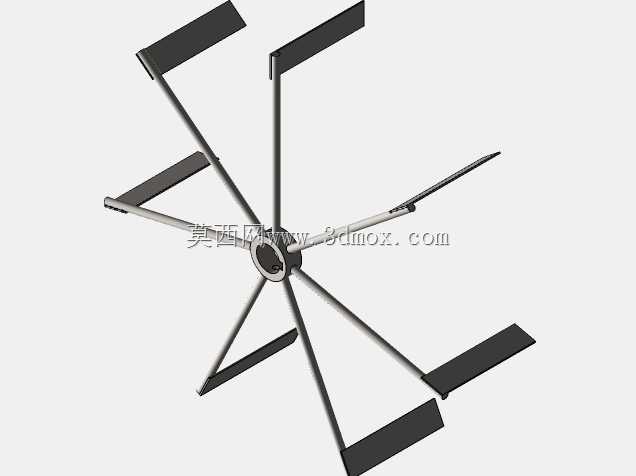

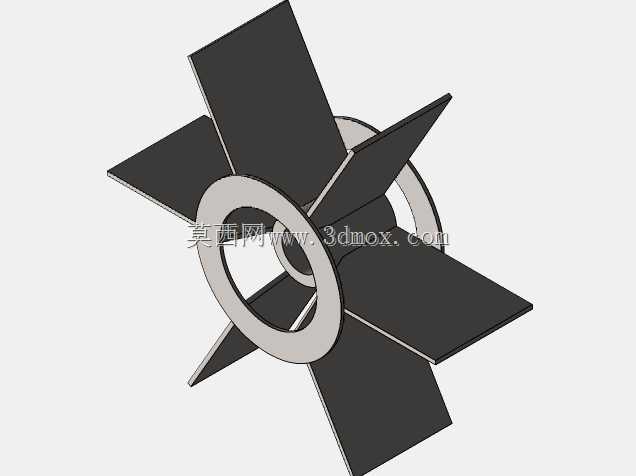

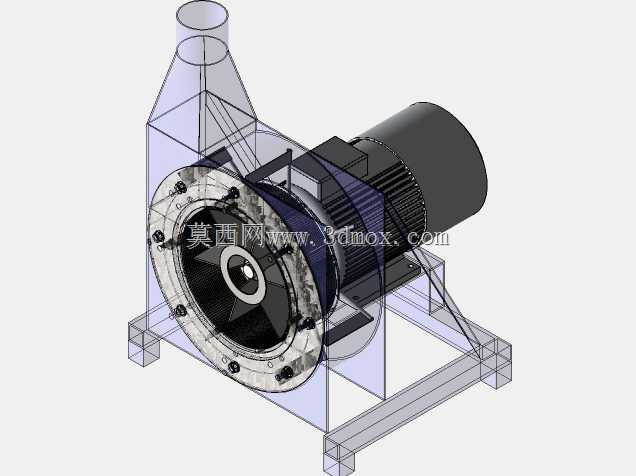

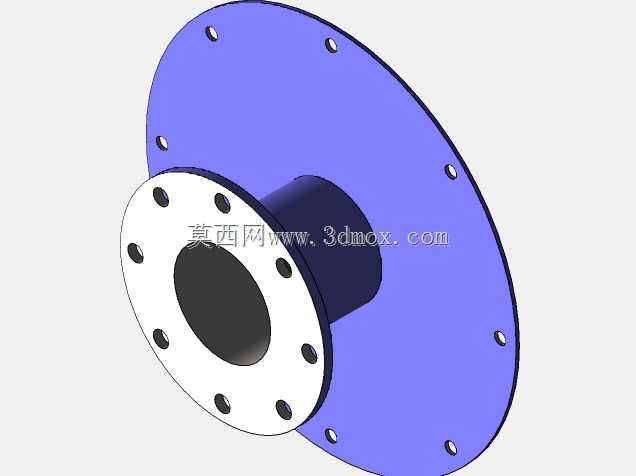

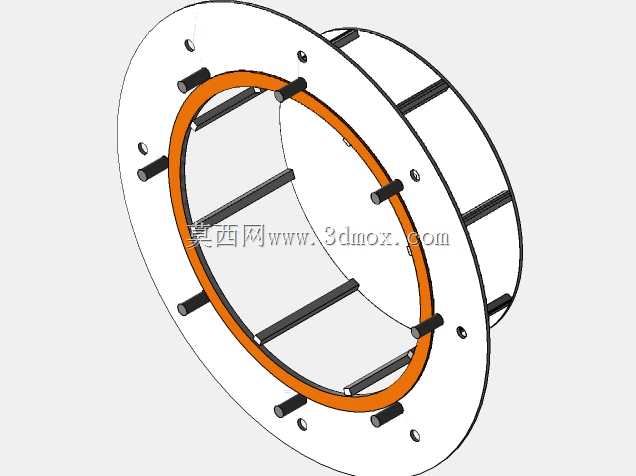

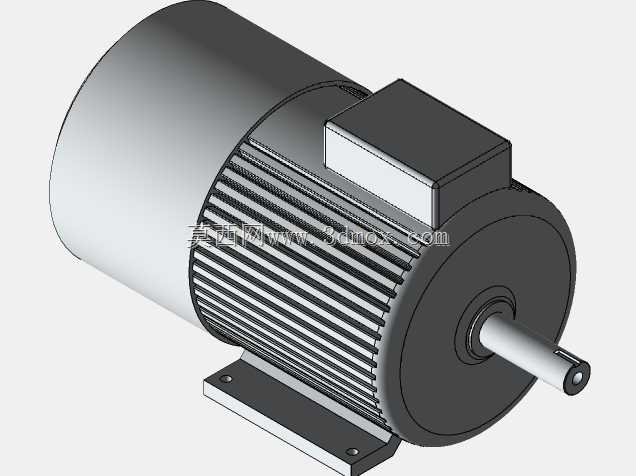

该装置主要应用于中小型加工车间的边角料回收、农林加工的轻质物料输送粉碎、小型工况的散料收集预处理场景，可对接物料收集管路完成负压吸引与粗粉碎同步作业，适配塑料边角料、木屑、轻质谷物残料、短切纤维等多种低硬度松散物料的处理需求，无需额外配置前置进料输送机构，可直接通过上方锥形进料口对接外接吸料管路，依靠叶轮高速旋转产生的负压将物料吸入腔体完成粉碎，粉碎后的物料可顺着腔体下部出料方向接入后续收集或输送环节，替代传统人工上料粉碎的分散作业模式，减少物料转运过程中的散落与扬尘问题。设备采用驱动单元与粉碎腔体直连的结构设计，省去了中间皮带传动或联轴器转接的冗余结构，大幅压缩了设备整体轴向尺寸，驱动单元的输出轴直接与粉碎腔内部的叶轮转子连接，动力传递损耗更低，运行过程中无传动部件松动打滑的隐患，日常维护仅需定期检查腔体连接螺栓的紧固状态与叶轮磨损情况即可。粉碎腔体采用法兰盘拼接式结构设计，前端盖通过周向均匀分布的螺栓与腔体主体连接，当需要清理腔体内卡滞物料或是更换磨损叶轮时，仅需拆卸前端盖螺栓即可完成操作，无需整体拆解设备机架与驱动单元，大幅降低日常运维的操作难度。上方的锥形进料腔体采用渐扩式流道设计，可避免大体积物料在进料口处出现架桥堵塞问题，进料口的圆柱段可直接对接标准规格的工业吸尘管路，无需额外制作转接接头。底部的方管焊接机架采用三角形斜撑加强结构，可抵消设备运行过程中叶轮高速旋转产生的径向振动，保证设备长时间运行的稳定性，机架底部预留有标准地脚螺栓安装孔，可直接固定在水泥地面或是钢制操作平台上，安装时仅需保证进料口与外接管路的同轴度偏差在允许范围内即可，无需复杂的找平校准工序。设备整体的安装边界紧凑，可适配狭小车间内的工位旁安装需求，无需预留大面积的操作维护空间，侧面的腔体透明护罩可直观观察内部物料的粉碎状态，当出现进料过载时可第一时间发现并调整进料量，避免设备长时间过载运行损坏驱动单元。
