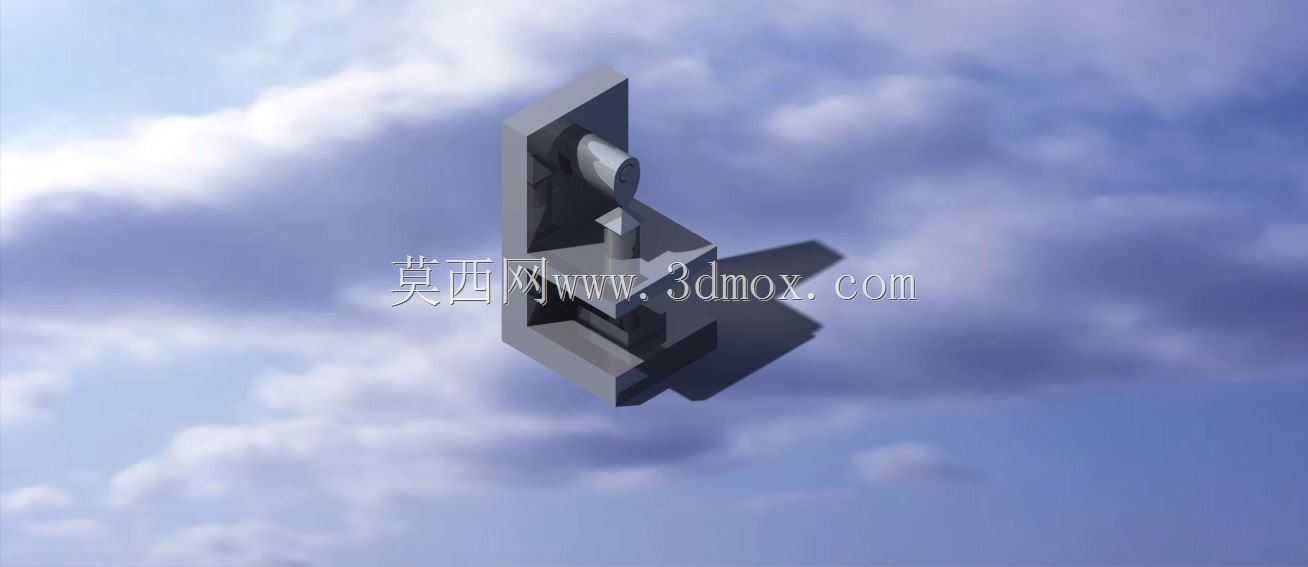

立式单辊U型破碎装置结构设计

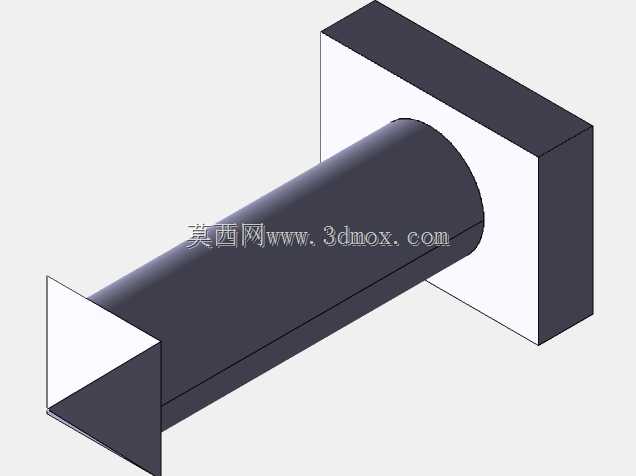

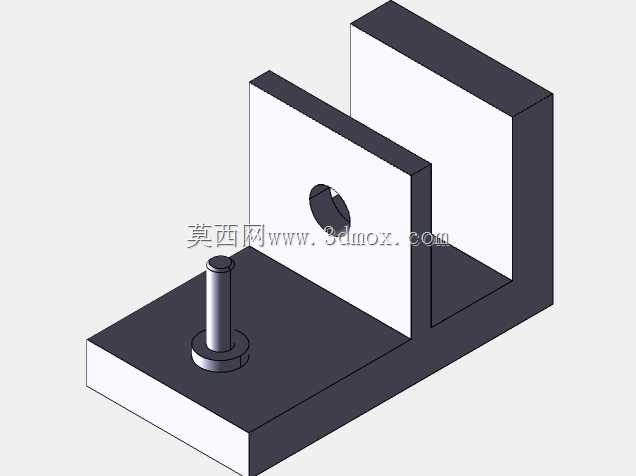

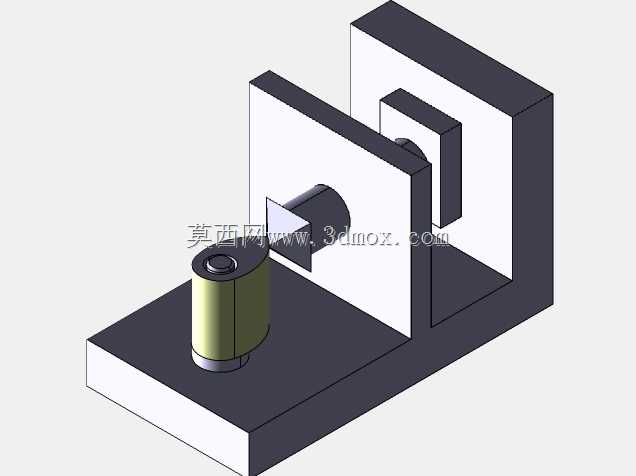

该破碎装置主要面向矿山、建材、固废处理等行业的粗碎作业场景，可对中等硬度的脆性物料进行初级破碎处理，适配生产线前端的进料环节，能够处理块度在150mm以内的矿石、煤块、建筑废渣等物料，出料粒度可控制在20-50mm区间，为后续的细碎、筛分工序提供符合进料要求的物料，有效降低下游设备的工作负荷，提升整条破碎生产线的运行效率。设备采用立式单辊配合U型破碎腔的结构设计，核心破碎执行部件为偏心安装的破碎辊，辊体表面做了耐磨堆焊处理，在运行过程中通过辊体的偏心回转运动，对进入U型腔体内的物料产生挤压、劈裂、冲击的复合破碎作用力，相比传统颚式破碎机，该结构的进料口垂直布置，物料依靠自重即可顺畅进入破碎腔，不易发生堵料问题，针对含水率在15%以内的潮湿物料也能稳定作业，不会出现粘腔卡滞的情况。设计过程中重点考量了破碎力的传递路径，将破碎辊的支撑轴承座集成在设备的立式机架上，机架采用厚钢板焊接后做去应力处理，保证设备在承受大冲击载荷时不会出现结构变形，U型破碎腔的衬板采用可更换的耐磨合金材质，衬板与破碎辊之间的间隙可通过机架后侧的调节机构进行调整，无需拆解设备主体即可完成出料粒度的调节与易损件的更换，大幅降低设备的日常维护工作量。从安装边界来看，该设备整体采用立式紧凑布局，整机占地面积仅为同处理能力颚式破碎机的60%左右，设备底部预留了标准的地脚螺栓安装孔位，可直接安装在混凝土基础或者钢结构平台上，进料口位于设备顶部正上方，可直接对接皮带输送机或者振动给料机的出料端，出料口位于设备底部正下方，可直接衔接下游的输送设备，无需额外布置导流溜槽，设备的检修空间主要集中在正面与侧面，安装时仅需在设备正面预留1.2米、侧面预留0.8米的操作空间即可满足日常检修、易损件更换的需求。设备的传动部分布置在机架侧方，可适配不同功率的驱动单元，用户可根据实际处理的物料硬度、产能需求灵活选配驱动配置，整体结构没有复杂的液压或者电控辅助系统，运行可靠性高，适合在工况条件相对恶劣的野外作业现场或者中小型加工厂使用。
