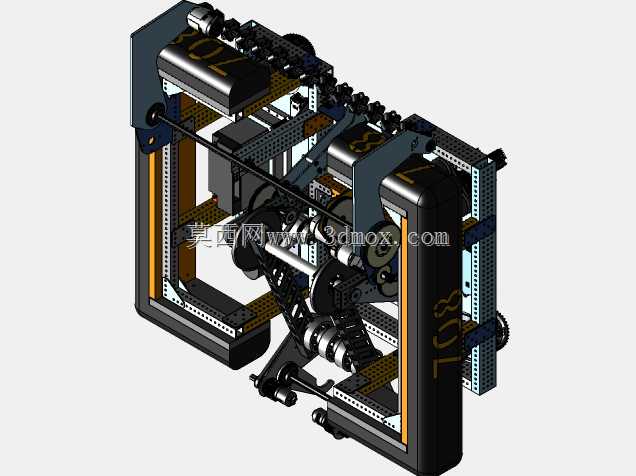

紧凑型双框架轮组传动机械结构

该双框架式机械传动结构，主要面向小型移动作业平台、竞技类机械装置、窄空间巡检设备的行走驱动场景设计，可在空间受限的安装环境下完成动力传递与行走支撑功能，适配需要紧凑布局、双侧同步驱动的小型移动载体，能够在平整硬质路面、室内作业通道等场景下为载体提供稳定的行进动力与结构支撑。从实际用途来看，该结构整合了动力安装位、传动轮系、支撑框架与行走轮组件，无需额外搭建复杂的外部支撑结构即可直接集成到小型移动载体的底盘位置，既可以作为小型竞技机器人的行走驱动总成，也可适配轻型巡检设备、小型搬运载具的底盘驱动单元，能够将动力源输出的扭矩通过多级轮系同步传递到两侧行走轮，保证双侧轮组转速一致，避免行进过程中出现偏航、动力分配不均的问题。在功能特性上，该结构采用双侧对称的框架式布局，两侧框架通过横向连接轴与支撑梁形成刚性整体，框架内侧预留了充足的动力元件、传动轮系的安装空间，多级啮合的传动轮组沿框架纵向排布，能够在有限的框架空间内实现合适的传动比，降低动力源的输出转速同时提升轮端输出扭矩，满足小型载具起步、爬坡的动力需求；框架外侧设置了防护饰条与结构加强筋，既可以避免传动轮系外露受到外物磕碰，也能提升整体框架的抗扭强度，在载具行进过程中承受路面传递的冲击载荷时，不会出现框架变形、轮系错位的问题。设计思路上，该结构优先考虑紧凑性与装配便捷性，所有传动轮系的安装轴均直接固定在双侧框架上，减少了额外的安装支座零件，降低整体装配复杂度；框架上预留了多组标准化的安装孔位，可根据实际需求调整动力源的安装位置、更换不同直径的行走轮，适配不同的底盘离地间隙需求；传动轮系采用同轴度定位设计，每根传动轴的两端都设置了轴套定位结构，保证轮系啮合间隙均匀，减少传动过程中的卡顿与磨损，提升整体结构的运行稳定性。从安装边界来看，该结构整体为对称式矩形布局，横向宽度适配小型载具的常规底盘宽度，纵向长度可覆盖常规小型移动载体的轮距需求，底部行走轮突出框架下边缘的尺寸经过精准核算，既保证足够的接地面积，也不会出现轮体与框架剐蹭的问题；框架顶部预留了与载体底盘连接的安装位，可通过标准紧固件直接与上层载具平台固定，不需要额外设计转接结构，整体安装过程简单便捷，能够快速集成到各类小型移动载体的底盘系统中。
