机械传动用铰接式轭架结构设计

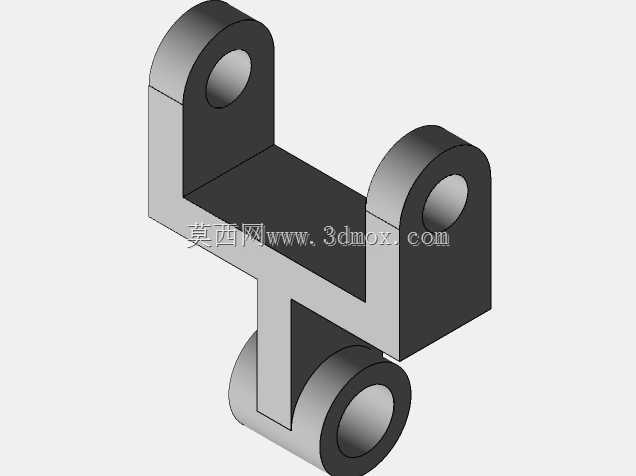

该轭架是机械传动与铰接支撑场景中常用的核心受力构件，主要应用于需要实现多自由度铰接传动、往复运动力传递的机械设备中，常见于轻工自动化生产线的连杆传动机构、小型工程机械的操作联动结构、专用设备的铰接支撑部位，承担着连接两个运动构件、传递往复作用力、限定铰接转动自由度的核心作用，能够在周期性往复载荷下保持稳定的铰接定位精度，避免传动过程中出现构件松脱、传动偏移的问题。从功能特性来看，该轭架采用双上耳单下筒的结构布局，上部两个对称的带孔耳板用于与上方的固定或运动构件通过铰接销实现连接，两个耳板的同轴孔位可保证铰接销安装后受力均匀，避免单侧受力带来的销体磨损与结构变形；下部的同轴筒状铰接位用于与下方的传动杆或摆动构件连接，上下铰接位的轴线呈垂直空间布局，能够实现两个垂直方向的转动自由度传递，适配需要空间摆动传动的机构需求。在设计思路上，该构件整体采用等强度结构设计，耳板与主体连接部位做了圆弧过渡处理，有效降低应力集中系数，避免交变载荷下连接部位出现疲劳断裂；主体连接臂采用矩形截面结构，在保证整体结构刚度的前提下尽可能减少冗余材料，降低构件自身重量，适配高速往复运动场景下的轻量化需求；所有铰接孔位均设计为通孔结构，既方便铰接销的穿装固定，也便于后期维护时加注润滑脂，降低铰接部位的磨损速率，延长构件的整体使用寿命。从安装边界来看，上部两个耳板的间距与孔位直径适配常用规格的铰接销轴，安装时可根据载荷等级选择对应强度的销轴配合开口销或轴端挡圈实现轴向固定；下部筒状铰接位的内孔直径与上部耳板孔位形成差异化尺寸设计，可适配不同直径的下部传动构件，安装时需保证上下铰接位的轴线空间垂直度误差在允许范围内，避免安装后出现传动卡滞、附加载荷过大的问题；构件整体的外形轮廓无尖锐外凸结构，安装后不会与周边相邻构件产生运动干涉，可直接替换同安装尺寸的常规轭架构件，无需对周边配套结构做额外修改，适配性较强。在实际使用过程中，该轭架可承受沿主体臂方向的拉压双向载荷，同时能够承受铰接转动过程中的侧向剪切力，适合在中等载荷、中低运动频率的传动机构中使用，能够有效保证传动过程的运动精度与结构可靠性，减少机构运行过程中的维护频次。
