福雷斯特爱德华兹五缸径向航空引擎ProE模型

本模型为福雷斯特·爱德华兹设计的五缸径向航空引擎三维数模，建模阶段以真实星型航空活塞引擎的结构参数为基准，在Pro/Engineer Wildfire4.0环境下完成全参数化建模，首先搭建引擎的曲轴中心基准轴，沿径向均匀排布五个气缸的安装定位面，逐一完成气缸体、活塞组件、连杆机构、气门配气结构、进气歧管、点火部件的独立建模，每个零件均保留完整的参数化建模特征树，可直接修改缸径、行程、气缸夹角等核心尺寸完成同系列引擎的变型设计，装配过程严格按照真实引擎的装配约束关系添加匹配、对齐、销连接等约束，完整还原曲轴带动连杆驱动活塞往复运动、凸轮轴控制气门开闭的运动逻辑，可直接添加驱动副进行运动仿真演示。

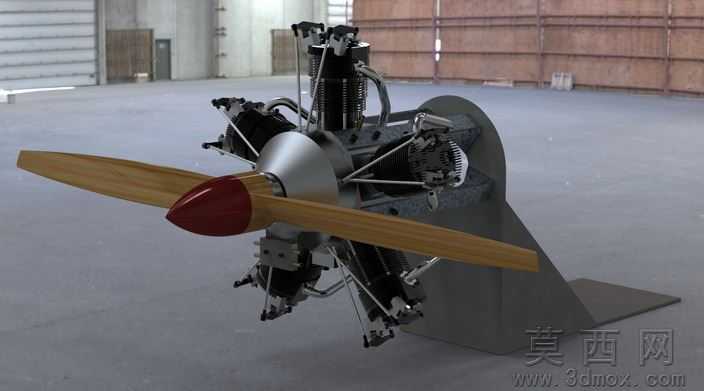

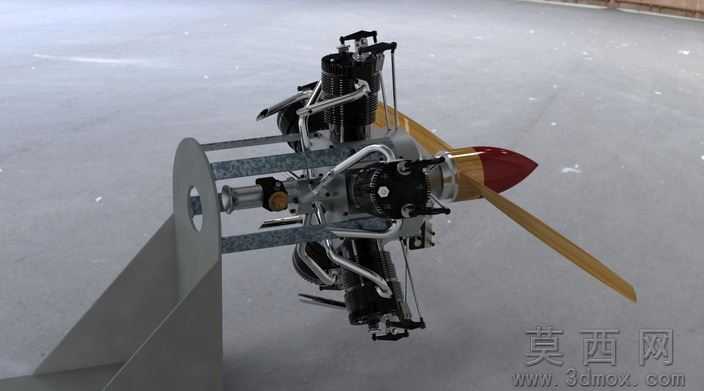

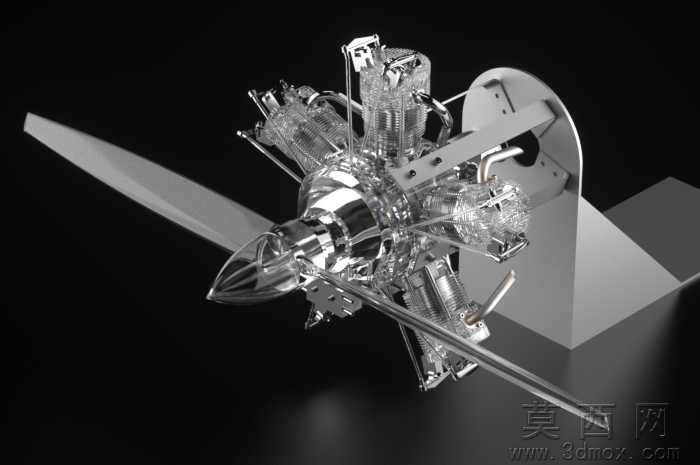

渲染与材质设置阶段，针对不同零件的真实材质完成参数调配：气缸散热片部分赋予磨砂黑色金属材质还原铸铁缸体的质感，曲轴箱与连杆等承力部件赋予抛光铝合金材质，木质螺旋桨采用多层木纹纹理贴图搭配哑光清漆材质效果，桨头整流罩赋予酒红色高光烤漆材质，引擎安装支架做哑光灰铸铁质感处理，场景采用工业厂房环境的HDRI环境光照明，搭配柔和的补光突出引擎的机械结构细节，渲染效果可直观展示成品引擎的真实外观。

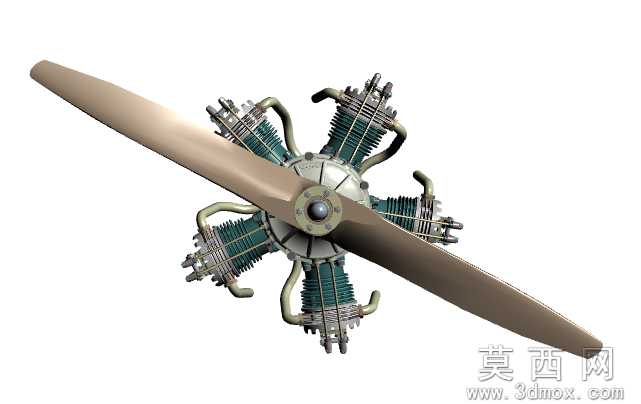

结构原理上，该径向五缸引擎采用星型排布结构，五个气缸围绕中心曲轴呈圆周均匀分布，相比直列引擎拥有更紧凑的结构与更高的风冷散热效率，是早期轻型航空器常用的动力形式，模型完整还原了活塞往复运动、连杆汇交传动、气门正时配气的全部结构，配套的演示视频可清晰展示引擎内部的工作过程，直观呈现四冲程活塞引擎的运转原理。

文件兼容方面，模型除原生Pro/Engineer Wildfire4.0格式外，还导出了STEP、IGES通用三维格式，可直接导入SolidWorks、UG NX、CATIA等主流三维CAD软件进行编辑修改，同时附带STL格式文件可直接用于3D打印制作实体展示模型，还包含高清渲染效果图方便快速预览模型效果，无需担心不同软件版本的兼容问题。

研发与教学应用场景上，该模型可作为航空活塞引擎研发的初始方案参考，帮助设计人员快速完成径向引擎的结构验证与尺寸调整，也可作为航空发动机构造、机械原理课程的教学演示模型，帮助学生直观理解星型活塞引擎的结构组成与工作原理，同时也可用于航空科普展示、航模动力系统改装设计参考等场景，为相关领域的设计与教学工作提供可靠的三维数模支撑。
