内燃机顶置双气门配气传动结构

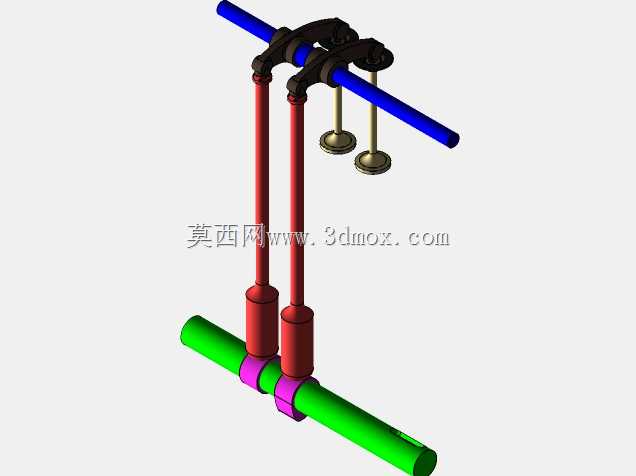

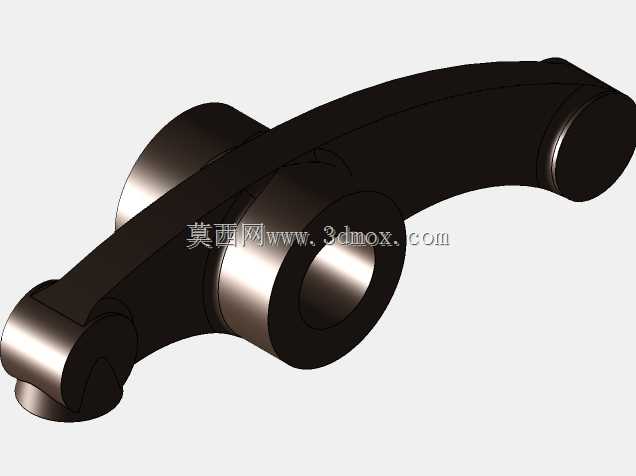

这套结构是内燃机配气系统的核心执行部件，主要应用于小排量单缸或双缸汽油机、通用小型动力设备的缸盖区域，负责精准控制发动机进气与排气通道的定时开闭，直接决定内燃机的充气效率、燃烧稳定性与动力输出表现，是四冲程内燃机能够完成循环做功不可或缺的关键组成部分。在实际工作场景中，该机构会跟随曲轴的转动同步运转，通过下方连接的凸轮轴驱动挺柱、推杆向上传递动力，最终带动摇臂绕固定轴摆动，克服气门弹簧的预紧力下压气门杆，让进排气门按照预设的配气相位定时开启，当凸轮转动到基圆位置时，气门弹簧会带动气门快速回位，封闭气道，完成一个工作循环的配气动作，确保发动机在进气冲程吸入充足的新鲜混合气，排气冲程彻底排出燃烧后的废气。从设计思路来看，这套结构采用了经典的顶置气门侧置凸轮轴的布置形式，整体结构紧凑，传动路径清晰，两个进排气门平行布置在气道上方，摇臂轴采用横向贯穿的安装方式，能够同时为两个摇臂提供稳定的摆动支撑，推杆与挺柱的连接位置设计了自适应的球面接触结构，能够补偿加工与安装过程中产生的微小角度偏差，避免运动过程中出现卡滞、偏磨的问题。外形与安装边界上，整套机构沿缸盖纵向的安装高度适配常规小型内燃机的缸盖罩内部空间，横向摇臂轴的长度刚好覆盖两个气门的中心距，下方推杆的安装孔位与缸体上的挺柱孔完全同轴，安装时不需要额外改动缸体缸盖的原有结构，所有运动部件的运动轨迹都做了干涉校验，摇臂摆动的极限位置不会与缸盖内壁、气门弹簧座发生碰撞，气门的最大升程符合小型内燃机的进气流量需求，既能够保证充足的进气量，也不会因为升程过大导致气门与活塞运动发生干涉。整套结构的运动部件都做了轻量化设计，推杆采用空心薄壁结构降低往复运动的惯性力，摇臂采用等强度的异形截面，在保证结构刚度的前提下尽可能降低自身重量，能够有效降低发动机高速运转时的配气机构惯性冲击，减少工作噪音与零部件磨损，延长整套机构的使用寿命，适配通用小型内燃机高转速、长时间连续工作的使用需求。
