方形安装座全频小扬声器结构设计

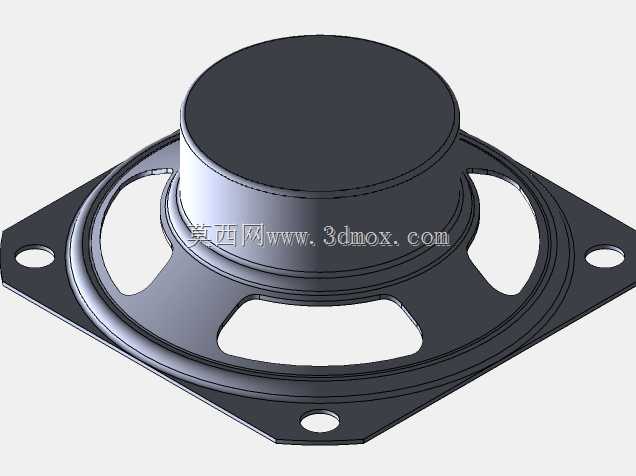

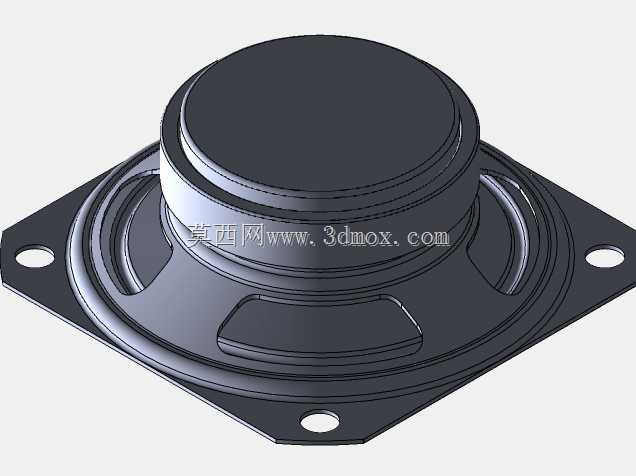

　　这款方形安装结构的小尺寸扬声器，是桌面音频设备、小型扩音终端、嵌入式发声模组里常用的电声转换部件，日常在桌面蓝牙音箱、工控设备提示音输出、小型家电语音播报模块、车载内饰辅助发声单元里都能见到同结构产品的应用。从结构设计逻辑来看，整个部件采用方形法兰安装座搭配圆形磁路腔体的组合，没有多余的异形凸起，核心是平衡安装便利性与发声振动的稳定性。安装边界上，方形法兰的四个角预留了标准通孔安装位，安装时不需要额外做复杂的定位治具，直接通过螺丝穿过预留孔就能将单元固定在预设的面板开孔上，法兰边的平面度控制在常规钣金或注塑面板的贴合公差范围内，安装后不会出现局部翘边导致的漏音问题；圆形的磁路腔体部分向后凸出，设计时需要预留对应的背部容腔空间，

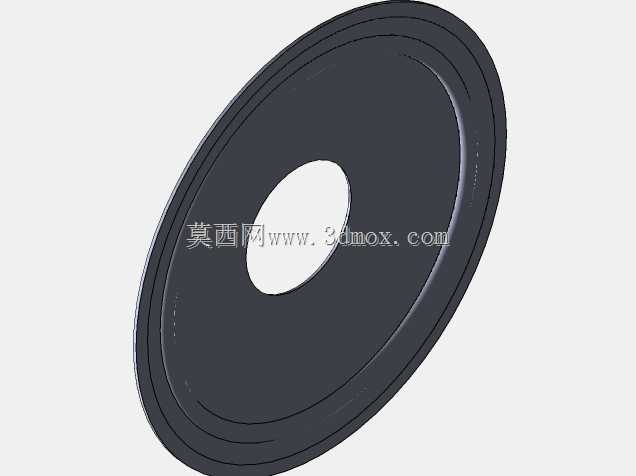

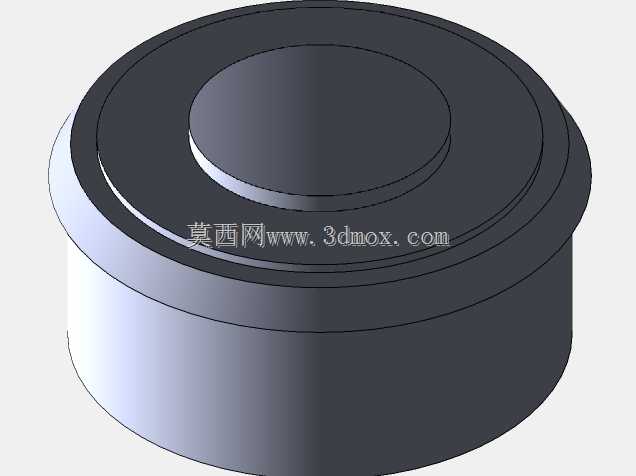

　　避免腔体和设备内部的电路板、结构筋位产生干涉，凸出部分的外径做了阶梯式收窄，既给磁钢和音圈的装配留出足够空间，也能减少不必要的材料占用，压缩设备内部的空间需求。功能特性层面，这类小尺寸扬声器主打中频段的人声还原与提示音清晰输出，振膜的折环采用对称式的圆弧过渡结构，振动时的横向偏移量被控制在极小范围内，避免大音量下出现音圈擦圈的故障；盆架的镂空结构一方面是为了平衡振膜前后的气压，减少低频段的声短路问题，另一方面也能在注塑成型时减少材料收缩导致的形变，保证整个盆架的尺寸精度。设计思路上，整个部件的装配逻辑遵循分层堆叠的原则，磁路组件先预装在盆架的后端定位槽内，音圈与振膜组件粘接后对准磁隙装入，最后通过压边固定在盆架前端，

　　所有配合位置都做了定位止口设计，装配时不需要反复调整对位，能适配流水线的快速装配需求，降低生产过程中的对位误差率。实际选型使用时，需要注意安装面板的开孔尺寸要和盆架的圆形前端外径匹配，预留0.1-0.2mm的装配间隙，避免过盈配合挤压盆架导致磁隙变形；背部的容腔大小会直接影响发声的低频效果，若设备内部空间允许，可以适当在背部预留封闭的声腔空间，提升中低频的饱满度，若仅作为提示音输出使用，也可以直接开放式安装，不需要额外做声腔密封。这类结构的扬声器因为安装固定方式简单，外形尺寸规整，在很多对安装空间有严格限制的嵌入式设备里应用非常广泛，相比圆形安装边的同规格单元，方形法兰的抗扭转能力更强，设备在受到振动冲击时，

　　单元不会出现绕安装点转动的问题，接线端子的位置也能保持固定，减少引线拉扯断裂的风险。振膜表面的加强筋设计，是为了提升振膜的刚性，减少大动态信号下振膜的分割振动，让中频的人声播报更加清晰，不会出现声音发闷、含糊的问题，完全满足设备语音提示、近距离音频播放的使用需求。
